SBK 3상 건식 변압기란 무엇이며 왜 중요한가요?

2026-07-08 0 나에게 메시지를 남겨주세요

안SBK 삼상 건식 변압기깨끗하고 안정적인 전력이 필요한 애플리케이션과 오일 충전 변압기가 적합하지 않은 애플리케이션을 위해 설계된 저전압 공냉식 절연 변압기입니다.

유침 변압기와 달리 SBK는 액체 절연체를 사용하지 않습니다. 권선은 자연 공기 순환을 통해 냉각되며 전체 장치는 깨끗하고 조용하며 안전하게 작동하도록 제작되었습니다. 누출이 없고 화재 위험이 없으며 오일 유지 관리가 필요하지 않습니다.

그게 왜 중요해요?

CNC 기계, 자동화된 생산 라인, 의료 기기, 통신 시스템 등 현대 산업 장비는 전력 품질에 민감하고 누출되는 오일 변압기로 인해 재난이 발생할 수 있는 공간이 제한된 실내 위치에 설치되는 경우가 많기 때문입니다.

SBK는 공급 장치와 부하 사이에 위치하여 전압을 높이거나 낮추고, 민감한 장비를 그리드 노이즈로부터 격리하고, 중단 없이 생산을 계속할 수 있는 안정적이고 신뢰할 수 있는 전원을 제공합니다.

간단히 말해서, 실내, 실외, 제어 캐비닛 안, 기계 옆 등 필요할 때마다 깨끗하고 조용한 전력을 제공합니다.

어떻게SBK 삼상 건식 변압기공장

원리는 간단하지만 구조가 SBK를 특별하게 만드는 요소입니다.

1단계 – 핵심

자기 코어는 냉간 압연된 실리콘 강판으로 계단형 랩 배열로 적층되어 만들어집니다. 이는 자화 전류를 줄이고 부하 손실이 없어 변압기에 높은 효율을 제공합니다.

2단계 – 권선

고급 구리 또는 알루미늄 권선이 코어 주위에 감겨 있습니다. 저전압 측은 더 높은 전류를 처리하기 위해 포일 또는 층 권선을 사용합니다. 고전압 측은 더 나은 전압 분배를 위해 원통형 권선을 사용합니다.

3단계 - 격리

1차 권선과 2차 권선은 전기적으로 분리되어 있습니다. 전력은 자기장을 통해 전달되며 직접 연결되지 않습니다. 이는 서지, 고조파 및 접지 결함이 장비에 도달하는 것을 차단합니다.

4단계 - 냉각

냉각은 AN(자연 공기)입니다. 팬도 없고, 펌프도 없고, 움직이는 부품도 없습니다. 변압기는 코어와 권선 표면을 통해 열을 발산하므로 신뢰성이 높고 유지 관리가 필요하지 않습니다.

5단계 – 옵션 인클로저

SBK 변압기는 두 가지 주요 구성으로 제공됩니다.

개방형 — 캐비닛 내부 또는 접근이 제한된 구역에 설치용

보호 유형 - 추가 안전 및 보호를 위해 강철 인클로저 장착

6단계 - 모니터링

옵션 액세서리에는 전압계, 전류계, 온도 컨트롤러 및 휴대용 설치용 휠이 포함됩니다.

그 결과, 해마다 조용하게 작동하는 깨끗하고 안정적이며 유지 관리가 적은 전원이 탄생했습니다.

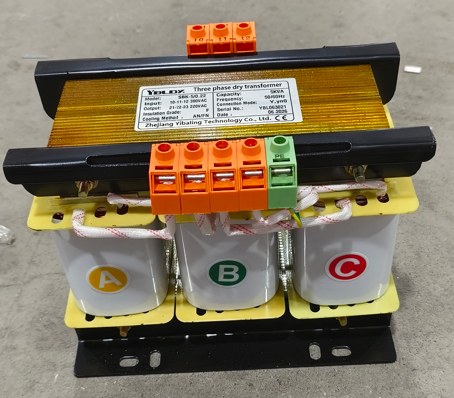

SBK Three Phase Dry-Type Transformer

일반적인 유형 및 등급SBK 트랜스포머

SBK 변압기는 넓은 용량 범위를 포괄하므로 소형 공작 기계부터 대규모 산업 설비에 이르기까지 모든 용도에 적합합니다.

용량 범위:

삼상: 1kVA – 3000kVA

표준 구성:

특징	옵션
빈도	50Hz / 60Hz(이중 정격)
입력 전압	최대 1000V - 표준 380V, 400V, 415V
출력 전압	맞춤형 — 220V, 200V, 110V 등
연결 그룹	Y/Δ, △/Y, DYN11
절연 등급	클래스 F(155°C) 또는 클래스 H(180°C)
능률	≥98%
울로 둘러싼 땅	개방형 또는 보호형(IP00 – IP20)
디자인 라이프	30년

일반적인 전압 조합:

입력	산출	애플리케이션
380V	380V(1:1)	절연 전용 — 소음 방지
380V	220V	수입 장비 또는 220V 정격 장비의 경우 강압
380V	200V	일본 장비의 전압 변환
380V	110V	제어 회로 또는 조명을 위해 스텝다운

왜SBK 삼상 건식 변압기문제

청정 전력은 사치품이 아니기 때문에 안정적인 산업 운영을 위한 필수 조건입니다.

SBK가 최신 설치에 선호되는 이유는 다음과 같습니다.

1. 전기적 절연

SBK는 장비를 그리드에서 분리하여 다음을 차단합니다.

서지 및 과도 현상

고조파 및 고주파 잡음

지락 및 누설 전류

2. 저손실 및 고효율

98% 이상의 효율성은 낭비되는 에너지가 적고, 운영 비용이 낮으며, 냉각 요구 사항이 줄어든다는 것을 의미합니다.

3. 저소음

작동 소음은 일반적으로 1미터당 35-40dB 미만입니다. 이는 음향 처리 없이 사람이 있는 공간에 설치하기에 충분히 조용합니다.

4. 기름 없음, 누출 없음, 화재 위험 없음

건식 설계는 오일 누출, 오일 테스트 및 오일 침지 변압기와 관련된 화재 위험을 제거합니다. 따라서 실내 설치, 고층 건물 및 기타 민감한 위치에 적합합니다.

5. 긴 수명

30년의 설계 수명과 최소한의 유지 관리 요구 사항을 갖춘 SBK는 뛰어난 장기적 가치를 제공합니다.

6. 유연한 전압 변환

SBK는 거의 모든 장비 요구 사항에 맞게 전압을 변환할 수 있으므로 다음과 같은 용도에 이상적입니다.

비표준 전압 요구 사항을 갖춘 수입 장비

외부 그리드에서 실행해야 하는 머신 내보내기

혼합 전압 장비를 갖춘 시설

7. 맞춤형

SBK 변압기는 특정 애플리케이션에 맞춰 특정 입력/출력 전압, 연결 그룹, 탭 배열, 인클로저 및 액세서리를 사용하여 제작할 수 있습니다.

8. 유지관리가 용이하다.

오일이 없으면 오일 샘플링, 여과, 보충이 없습니다. 일반적으로 인클로저를 정기적으로 청소하면 됩니다.

9. 넓은 작동 범위

SBK는 광범위한 주변 온도(-15°C ~ +45°C)와 고도(적절한 경감 시 최대 5000m)에서 작동합니다.

올바른 SBK 변압기 선택

SBK 변압기를 선택하는 것은 간단하지만 몇 가지 주요 세부 사항에 주의가 필요합니다.

1단계 - 부하 결정

연결될 모든 장비의 전력 소비량을 합산하십시오. 향후 확장을 포함합니다. 일반적으로 마진은 20~30%입니다.

SBK 표준 정격: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA 및 요청 시 최대 3000kVA.2단계 - 입력 및 출력 전압 지정

요인	물어볼 질문
입력 전압	귀하의 사이트 공급은 무엇입니까? 380V? 400V? 415V?
출력 전압	귀하의 장비에는 어떤 전압이 필요합니까?
탭	라인 전압 변동에 대한 탭 조정(±5%)이 필요합니까?
연결 그룹	DYN11은 일반적이지만 시스템 요구 사항을 확인하세요.

3단계 - 절연 등급 선택

절연 등급	최대 온도	권장 대상
F급	155°C	일반 산업 응용 분야 - 가장 일반적
클래스 H	180°C	고온 환경, 중부하 연속 부하

4단계 - 인클로저 유형 선택

유형	설명	선택 시기
열려 있는	엔클로저 없음, 권선 노출	접근이 제한된 잠긴 전기실에 설치
보호됨	강철 인클로저	일반 실내 설치 — 표준 선택
바퀴 포함	모바일, 휴대용 버전	임시 설치, 테스트 설정, 레이아웃이 변경되는 워크샵

5단계 - 설치 환경 확인

상태	요구 사항
고도	≤2000m(표준), 정격 감소 시 최대 5000m
주변 온도	-15°C ~ +45°C
습기	≤90%(비응결)
대기	부식성 가스, 전도성 먼지, 폭발성 물질이 없을 것
진동	심한 진동이나 충격이 없을 것
