제어 회로 전원 공급 장치: 꼭 필요한 부분은 아닙니다.

CNC 기계의 작업 수행 능력은 스핀들, 툴링 및 서보에 따라 달라집니다. 그러나 오류 없이 안정적으로 실행되는지 여부는 PLC, 계전기, 접촉기 및 표시등과 같은 작고 소박한 구성 요소에 따라 결정되는 경우가 많습니다.

이러한 제어 회로의 전원 공급 장치는 타협할 수 있는 것이 아닙니다.

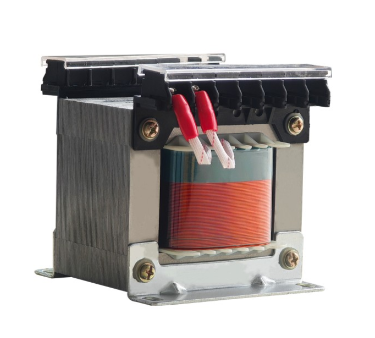

JBK3 시리즈 공작 기계 제어 변압기는 공작 기계 및 자동화 장비의 제어 시스템에 전원을 공급하기 위해 특별히 제작되었습니다. 메인 스핀들 모터를 구동하거나 절삭 공구에 전원을 공급하지 않습니다. 그 임무는 기계의 "두뇌"에 공급하여 PLC의 결함, 접촉기의 떨림, 센서 데이터의 표류를 방지하는 것입니다.

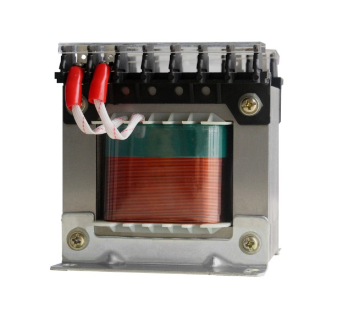

무엇입니까?JBK3 공작기계 제어 변환r?

JBK3 시리즈 공작 기계 제어 변압기는 입력 전압이 660V를 초과하지 않는 AC 50~60Hz 회로용으로 설계된 단상 건식 제어 변압기입니다. 이는 제어 시스템에 실제로 필요한 수준(가장 일반적으로 220V, 110V, 36V, 24V, 12V 및 6V)으로 주 공급 전압을 낮춥니다.

전력 변압기가 아닙니다. 높은 전류를 처리하지 않습니다. 이 장치의 임무는 공작 기계 전기 시스템의 제어 회로, 국부 조명 및 신호 램프에 안정적이고 깨끗한 전력을 제공하는 것입니다.

용량 범위는 40VA부터 최대 2500VA까지이며 전체 제어 시스템의 안정적인 작동을 지원하는 소형 변압기입니다.

일반 변압기와 어떻게 다른가요?

일반 변압기는 단지 "전압을 변경"할 뿐입니다. 무엇이 들어가든 전압이 다르게 나옵니다. 그게 다야.

JBK3은 제어 회로용으로 특별히 설계되었습니다. 차이점은 다음과 같습니다.

완전한 1차 2차 절연: 자동 변압기가 아닌 진정한 절연 변압기입니다. 주 회로의 간섭, 서지 및 누출은 제어 측에 도달하지 않습니다.

다중 출력 권선: 하나의 변압기는 PLC의 경우 220V, 접촉기의 경우 110V, 표시등의 경우 24V 등 여러 전압을 동시에 공급할 수 있습니다. 모든 것이 하나의 장치에서 이루어집니다.

컴팩트한 디자인: 제어 캐비닛 설치용으로 제작되어 귀중한 공간을 차지하지 않습니다.

안전한 단자: 압착형 및 플러그-인 연결 옵션, 터치 방지 단자 커버 포함.

핵심기술 : 고체재료, 음향처리

코어: 고품질 저손실 냉간 압연 곡물 지향 실리콘강. 낮은 손실, 낮은 소음, 낮은 온도 상승.

권선: 순수 구리 도체(요청 시 알루미늄 사용 가능), 정격 180°C, 내전압 2500V(5000V 기준).

절연: VPI(진공 함침)로 처리된 클래스 H 절연 재료 - 내습성, 먼지 방지 및 진동 방지 기능이 있어 절연 파괴 위험을 크게 줄입니다.

표준 준수: 1980년대 Siemens 기술을 기반으로 설계된 JBK3은 VDE0551, IEC204 1, IEC439, GB5226.1 및 기타 국제 표준을 충족합니다.

어디에 있습니까?JBK3 공작 기계 제어 변압기사용된?

JBK3은 다양한 응용 분야에서 사용됩니다.

공작 기계: CNC 기계, 머시닝 센터, 밀링 기계, 연삭기, 드릴링 기계 등 모든 기계의 제어 회로 전원

산업 기계: 포장 장비, 사출 성형 기계, 섬유 기계, 인쇄기

산업 자동화: PLC 제어 시스템, 릴레이 패널, 접촉기 코일

국부 조명 : 기계 작업 조명, 유지 보수 및 검사 조명

신호 표시: 장비 상태 표시기, 경보등

수입장비 : 정밀공작기계, 의료기기, 계측기

간단히 말해서, 공작 기계와 자동화 시스템에 제어 능력이 필요한 모든 곳에는 아마도 JBK3가 있을 것입니다.

올바른 것을 선택하는 방법

용량, 전압, 설치 환경 3가지가 중요합니다.

1단계 - 용량 결정

접촉기 유지 전력, PLC 소비, 표시등, 센서 등 모든 제어 구성 요소의 총 전력을 더한 다음 안전 여유를 30~50% 추가합니다. 너무 빡빡하게 크기를 조정하지 마십시오. 접촉기가 닫힐 때의 돌입 전류는 정상 상태 유지 전류보다 상당히 높습니다.

표준 등급: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

2단계 - 전압 지정

비표준 전압이 필요합니까? 사용자 정의 옵션을 사용할 수 있습니다.

3단계 - 설치 환경 고려

최종 생각

JBK3 공작 기계 제어 변압기는 첨단 기술이 아닙니다. 화면도 없고, Wi-Fi에 연결되지도 않고, 헤드라인을 장식하지도 않습니다.

그것이 하는 일은 간단하고 필수적입니다. 제어 시스템에 깨끗하고 안정적인 전력을 공급합니다.

PLC 결함, 접촉기 잡소리, 설명할 수 없는 기계 정지 등으로 어려움을 겪고 있는 공장에서는 차이가 즉각적으로 드러납니다. 제어 회로가 안정화되고 기계 작동이 중지됩니다.

제어 회로 전원은 코너를 자르는 것이 아닙니다. 안정적인 전력은 안정적인 기계를 의미합니다.
