건식 변압기: 현대 배전에서 왜 필수불가결합니까?

전기는 현대사회의 생명선이다. 공장은 운영되어야 하고, 병원은 수술을 수행해야 하며, 데이터 센터는 데이터를 업데이트해야 합니다. 이들 모두는 안정적인 전원 공급 장치에 의존합니다.

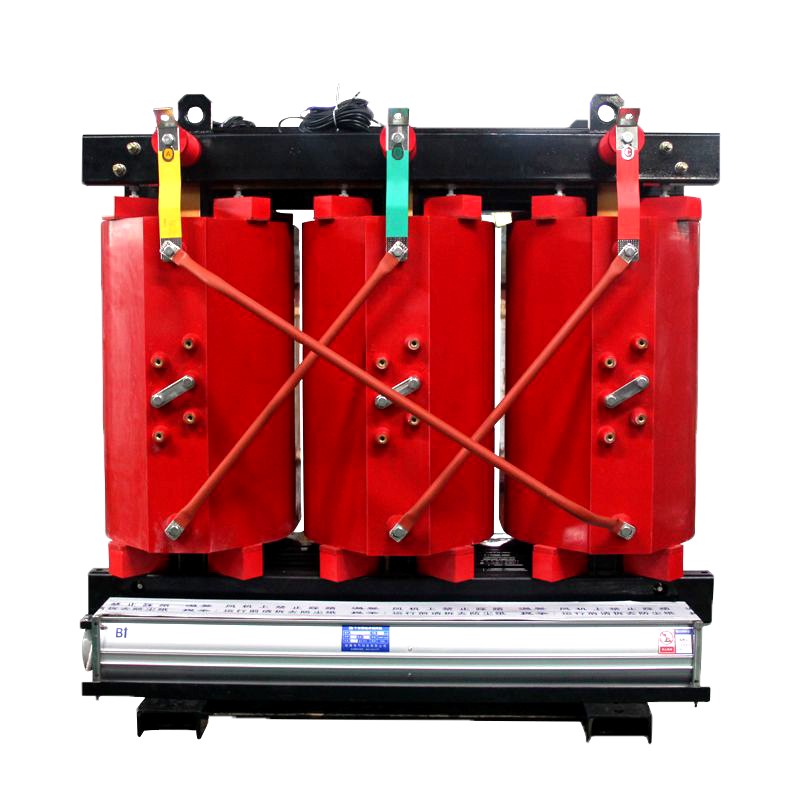

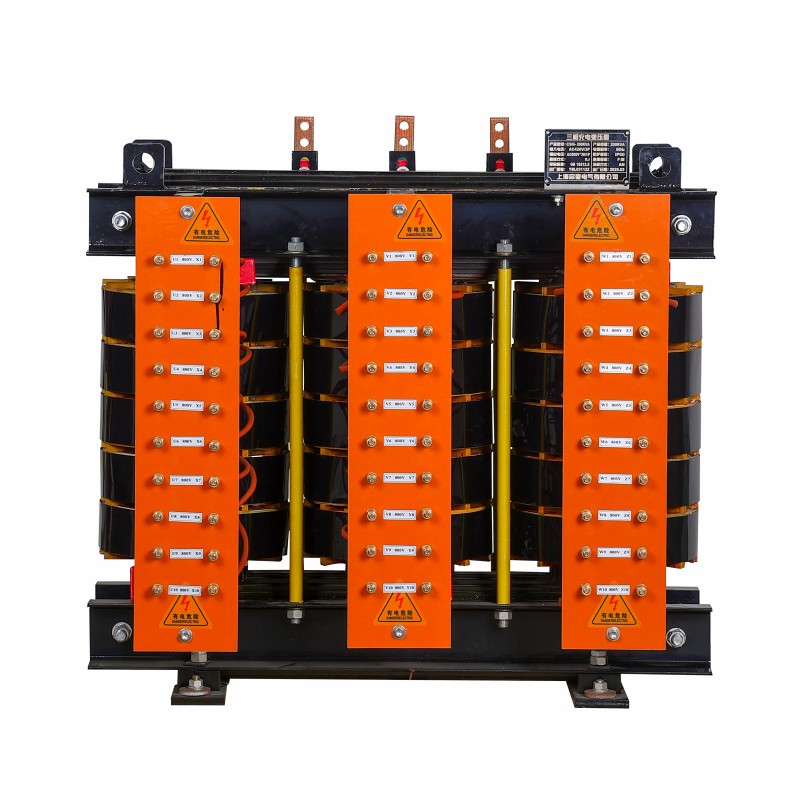

건식 변압기우리가 흔히 알고 있는 유침식 변압기와는 다릅니다. 유침식 변압기에서는 절연 및 냉각 기능을 제공하기 위해 내부에 오일이 채워져 있습니다. 건식 변압기에는 오일이 사용되지 않습니다. 대신, 코일은 에폭시 수지로 완전히 부어지거나 진공 압력 함침을 통해 처리됩니다. 이는 코일에 견고한 "장갑" 보호 기능을 제공하는 것과 동일합니다.

건식변압기란?

건식변압기는 간단히 말해서 절연이나 냉각을 위해 오일을 사용하지 않는 일종의 변압기입니다. 코일은 순동선이나 동박으로 만들어집니다. 권선 후 에폭시 수지가 들어 있는 진공 탱크에 주조하거나 진공 압력 함침 처리하여 절연 바니시가 모든 틈새에 완전히 침투하여 최종적으로 완전히 밀봉된 장치로 굳어집니다. 그 결과 습기에 강하고 난연성이 있으며 매우 견고한 권선이 만들어졌습니다.

건식변압기는 주로 어디에 적용되나요?

고층 건물, 지하철역, 병원, 데이터 센터, 대형 쇼핑몰 등 유동인구가 많고, 화재 방지 요구 사항이 엄격하며, 귀중한 장비가 있는 장소는 일반적으로 건식 변압기 없이는 불가능합니다.

건식 변압기의 기능은 다음과 같이 다양합니다.

1. 높은 안전 성능

같지 않은기름에 잠긴 변압기, 건식 변압기에는 내부에 인화성 미네랄 오일이 포함되어 있지 않습니다. 이는 화재, 폭발, 오일 누출 오염의 위험을 근본적으로 제거합니다. 권선은 난연성 에폭시 수지로 주조되었으며 자기 소화 특성을 가지고 있습니다. 심각한 결함이 발생하더라도 화재가 발생하지 않습니다. 이를 통해 건식 변압기를 복잡한 방화 시설 없이 부하 센터, 배전실, 바닥 샤프트 또는 인구 밀집 지역에 직접 안전하게 설치할 수 있습니다.

2. 비용 절감

건식 변압기가 전기를 절약하는지 여부는 실제로 코어와 코일이라는 두 가지 측면에 따라 달라집니다.

코어에는 30ZH120 등급과 같은 고급 냉연 방향성 실리콘 강판을 사용합니다. 이를 적층할 때 코어 자체에서 소비되는 전력을 최소화하는 것을 목표로 전체 맞대기 조인트 공정을 채택합니다.

코일에 관해서는 항상 고순도 무산소동 사용을 고수해 왔습니다. 전도성은 99.95% 이상에 도달할 수 있으며, 구리는 저항이 낮아 발열이 적고 결과적으로 부하를 운반할 때 낭비되는 전력이 적습니다. 구리는 저항이 낮고 열 발생이 적어 부하를 운반할 때 낭비되는 전력이 적습니다.

클래스 I 에너지 효율성을 갖춘 SCB11을 예로 들어 보겠습니다. 무부하 손실은 기존 모델보다 약 30% 낮습니다. 적은 숫자처럼 보일 수도 있지만 변압기는 지속적으로 작동하는 장치입니다. 1년 동안 절약된 전기는 수만 위안에서 수십만 위안에 달하며 이는 또 다른 소형 기계를 구입하기에 충분합니다.

3. 우수한 전기절연성 및 단락저항성

트랜스포머가 가장 두려워하는 것은 무엇입니까? 단락. 시스템에 결함이 발생하고 엄청난 전류가 급증하면 권선이 이를 견딜 수 없으면 전체 기계가 망가집니다.

건식 변압기는 이 문제를 어떻게 해결합니까? 핵심은 '진공압 함침' 공정에 있다. 권선을 감은 후 진공 탱크에 넣고 공기를 제거한 다음 권선의 모든 틈새에 절연 바니시를 밀어 넣어 굳힙니다. 결과적인 권선은 고체 블록처럼 완전히 밀봉되고 기포가 없는 장치를 형성합니다. 이러한 방식으로 단락 중에 전기력이 아무리 강하더라도 권선은 변형이나 변위 없이 움직이지 않습니다. 이것이 진정으로 "저항"하는 것입니다.

4. 강력한 환경 적응성과 유지보수가 필요 없는 작동

건식변압기는 절연유가 없기 때문에 유면저하, 유질저하, 누유 등의 걱정이 없습니다. 완전히 밀폐된 에폭시 수지 절연층은 습기, 염수 분무, 먼지 및 화학 오염에 효과적으로 저항하여 열악한 환경에서도 우수한 절연 성능을 유지합니다. 정상적인 작동 조건에서 건식 변압기는 정기적인 표면 먼지 청소만 필요하며 복잡한 오일 유지 관리가 필요하지 않아 유지 관리 비용과 작업량이 크게 줄어듭니다.

현대 배전을 위해 건식 변압기가 불가피한 선택인 이유는 무엇입니까?

1. 엄격한 화재 안전 규정 준수

도시화가 가속화됨에 따라 고층빌딩, 지하철, 병원 등 인구밀도가 높은 장소의 전기설비에 대한 화재안전 요구사항은 점점 더 엄격해지고 있습니다. 국가 화재 안전 규정에 따르면 건물의 주요 구조물 내에 설치된 변압기는 건식 또는 가스 절연 유형이어야 합니다. 건식 변압기는 오일 프리, 난연성 및 자기 소화 특성을 갖추고 있어 규정을 준수하는 유일한 선택입니다.

2. 녹색 환경 보호 개념에 부합

건식 변압기는 누유 위험이 없으며 토양이나 지하수를 오염시키지 않습니다. 높은 효율성과 에너지 절약 기능도 탄소 감소 목표에 직접적으로 기여합니다. 통계에 따르면 노후 제품을 고효율 건식 변압기로 교체하면 연간 수십톤의 이산화탄소 배출량을 줄일 수 있다고 합니다.

3. 중요 부하에 대한 전원 공급의 연속성 보장

데이터 센터, 병원 수술실, 반도체 생산 라인과 같은 장소에서는 전력이 중단될 수 없습니다. 잠깐의 깜박임에도 서버 충돌, 수술 장비 오작동 또는 전체 웨이퍼 배치의 전체 손실이 발생할 수 있습니다. 이러한 시나리오는 모두 상당한 손실을 초래할 수 있습니다. 높은 신뢰성, 낮은 고장률 및 유지 관리가 필요 없는 장점을 갖춘 건식 변압기는 이러한 중요 부하에 선호되는 전원 공급 장치입니다.

건식 변압기의 일일 유지 관리 및 상태 모니터링

하지만건식 변압기"유지보수가 필요 없는" 제품으로 알려져 있기 때문에 정기적인 상태 점검은 서비스 수명을 연장하고 갑작스러운 고장을 방지하는 중요한 수단으로 남아 있습니다.

1. 절연 저항 테스트

2500V 또는 5000V 절연 저항계를 사용하여 접지에 대한 권선 및 고전압에서 저전압까지의 절연 저항 값을 정기적으로 측정합니다. 정상 값은 100MΩ 이상이어야 합니다(전압 레벨에 따라 다름). 절연 저항이 지속적으로 감소하는 것으로 확인되면 권선에 습기가 있거나 절연체가 노화되었음을 나타낼 수 있으므로 건조 처리 또는 추가 진단을 수행해야 합니다.

2. 외관 및 청결도 검사

6개월마다 또는 1년에 한 번씩 정전 시 건식 변압기의 보호 케이스를 열고 건조 압축 공기를 사용하여 철심, 코일, 절연체 및 공기 덕트에 쌓인 먼지를 날려 보내십시오. 또한, 나사의 풀림 여부, 절연체 표면에 균열이나 방전 흔적이 있는지, 냉각팬이 원활하게 작동하는지 확인하십시오. 이러한 작업은 복잡하지 않지만 수행 여부에 따라 큰 차이가 발생합니다.

3. 부분 방전 테스트(옵션)

건식변압기를 장기간 사용하였거나 중요한 전원 공급점인 경우 전문기관에 의뢰하여 부분방전 시험을 진행하는 것이 좋습니다. 부분 방전은 절연체 노화의 초기 징후입니다. 조기에 발견하고 적시에 처리하면 장비의 갑작스러운 고장 및 손상을 방지하여 큰 문제를 피할 수 있습니다.

건식변압기를 장기간 사용하려면 정기적인 유지관리가 관건이겠죠?

1. 잘못된 보호 등급 선택

설치 환경에 따라 적절한 보호 등급(IP 코드)을 선택하세요. 일반 실내 배전실의 경우 IP20이면 충분합니다. 그러나 현장이 먼지가 많거나 열악한 환경에 있는 경우 IP23 이상의 보호 등급 인클로저를 선택해야 합니다. 또한, 건식 변압기에는 먼지나 습기가 유입되는 것을 방지하기 위해 먼지 필터와 제습기를 설치해야 하며, 이로 인해 변압기의 수명이 크게 단축될 수 있습니다.

2. 환기 및 열 방출을 점검해야 합니다.

건식 변압기의 냉각은 전적으로 공기 순환에 의존합니다. 설치하는 동안 변압기 주변에 충분한 간격(일반적으로 0.5미터 이상)을 남겨 두어야 합니다. 환기구가 어떤 물체로 막혀서는 안 됩니다. 건식변압기의 용량이 크거나 제한된 공간에 설치하는 경우에는 온도 조절이 가능한 강제 공냉식 시스템을 갖추어야 합니다. 팬의 시작 및 정지 온도는 건식 변압기의 실제 부하에 따라 설정되어야 합니다. 건식 변압기가 작동하지 않아야 할 때 작동하거나 잘못된 속도로 작동하지 않도록 하십시오.

3. 장비 상태 기록 수립

시운전 날짜, 이전 검사의 검사 데이터, 절연 저항 값, 온도 기록 및 이상 현상을 기록하여 각 건식 변압기에 대해 독립적인 작동 및 유지 관리 기록을 수립합니다. 이러한 데이터는 상태 평가 및 예측 유지 관리를 위한 중요한 기반입니다.

결론

건식변압기는 안전성과 내화성, 에너지 효율이 높고 환경친화적이며 유지관리가 용이하다는 뛰어난 장점을 갖고 있어 현대 배전시스템에 없어서는 안 될 핵심기기로 자리 잡았습니다. 이는 동력 전달을 위한 "변환기"일 뿐만 아니라 전기 안전을 보장하고 에너지 효율을 향상시키는 "보호기"이기도 합니다.
