S11 유입형 배전 변압기란 무엇이며 왜 중요한가요?

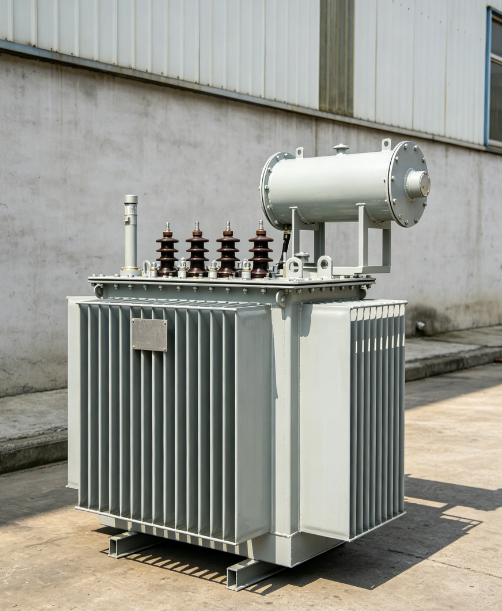

S11 유침 배전 변압기는 산업, 상업 및 주거용 애플리케이션에서 안정적이고 효율적인 강압 전력 변환을 위해 설계된 3상 완전 밀봉 배전 변압기입니다.

그 역할은 간단합니다. 그리드에서 보통 10kV 또는 11kV의 중간 전압 전력을 가져와서 공장, 건물 및 지역사회에서 실제로 사용하는 저전압 레벨(보통 380V 또는 400V)로 낮추는 것입니다.

하지만 S11은 단순한 트랜스포머가 아닙니다. 이는 S9과 같은 이전 모델에 비해 효율성이 크게 업그레이드되었음을 나타냅니다. 무부하 손실은 20 45% 감소하고 무부하 전류는 60 80% 감소합니다. 이는 직접적으로 전기 요금이 낮아지고 그리드에 대한 부담이 줄어듭니다.

그게 왜 중요해요?

변압기는 1년 365일 24시간 가동되기 때문입니다. 유휴 상태에서 전력을 덜 낭비하는 변압기는 매일, 해마다 비용을 절약합니다. 유틸리티, 산업 플랜트 또는 대형 상업용 건물의 경우 누적 절감액이 상당합니다.

간단히 말해서, S11은 낮은 손실만으로도 수명이 다할 때까지 그 자체로 비용을 지불합니다.

어떻게S11 오일 침지 변압기공장?

작동 원리는 모든 변압기(전자기 유도)와 동일하지만 S11에는 효율성과 신뢰성을 높이는 몇 가지 설계 개선 사항이 있습니다.

1단계 - 핵심

코어는 고품질 냉간 압연 방향성 실리콘 강철로 만들어지며 정밀 독일산 GEORG 전단 라인에서 45° 스텝 랩 조인트로 절단됩니다. 코어는 다단계 단면으로 적층되어 자기왜곡 소음과 전력 소비를 모두 줄입니다.

2단계 - 권선

고전압 권선은 원통형 층 권선 유형입니다. 저전압 권선은 원통형 또는 호일 권선일 수 있습니다. 이 설계는 암페어 회전을 균등하게 분배하고 단락 저항 성능을 향상시키며 자기 경로를 합리화합니다.

3단계 - 단열

변압기는 오일 페이퍼 시스템과 함께 클래스 A 절연을 사용합니다. 고전압 코일과 저전압 코일 사이의 공간은 판지 슬리브와 작은 오일 제거 장벽으로 분리됩니다. 오일을 채우기 전에 전체 어셈블리를 진공 건조하여 수분을 제거합니다.

4단계 - 밀봉된 오일 탱크

S11은 기존의 컨서베이터 탱크 대신 골판지 오일 탱크를 사용합니다. 주름은 오일 온도 변화에 따라 팽창 및 수축하여 부피 변화를 보상합니다. 이는 오일이 공기로부터 영구적으로 밀봉되어 습기 유입을 방지하고 오일 산화를 늦추는 것을 의미합니다.

5단계 - 냉각

냉각은 ONAN — 오일 천연 공기 천연입니다. 팬도, 펌프도, 추가로 움직이는 부품도 없습니다. 변압기는 열을 발산하기 위해 주름진 탱크 벽을 통한 자연 대류에 의존합니다.

그 결과, 효율적으로 작동하고 밀봉된 상태를 유지하며 매년 최소한의 유지 관리가 필요한 변압기가 탄생했습니다.

S11 변압기의 일반적인 유형 및 등급

S11 시리즈는 6kV, 10kV, 11kV의 표준 1차 전압과 0.4kV의 2차 전압으로 일반적으로 30kVA ~ 2500kVA의 광범위한 용량을 포괄합니다.

표준 용량 범위:

연결 그룹:

Dyn11 — 대부분의 응용 분야에 권장되며 고조파 억제 기능이 향상되었습니다.

Yyn0 — 더 간단한 로드를 위한 표준 대안

냉각 방법:

ONAN — 강제 냉각 없음, 보조 전원 필요 없음

권선 재료:

구리 — 더 나은 전도성과 더 긴 수명을 위한 표준

알루미늄 — 비용에 민감한 응용 분야에 사용 가능

왜S11 오일 침지 변압기문제?

전력 낭비가 적고 수명이 긴 변압기가 비용을 절약하는 변압기이기 때문입니다.

S11이 유통 네트워크에서 선호되는 이유는 다음과 같습니다.

1. 낮은 무부하 손실

스텝 랩 코어와 고급 실리콘 스틸을 사용하여 S9 시리즈에 비해 무부하 손실을 20~45% 줄입니다. 연중무휴 24시간 가동되는 변압기의 경우 이는 실질적이고 측정 가능한 절감 효과입니다.

2. 낮은 무부하 전류

무부하 전류가 60~80% 감소하여 역률이 향상되고 업스트림 손실이 감소합니다.

3. 완전 밀봉 구조

골판지 탱크는 완전히 밀봉되어 있어 브리더나 컨서베이터가 없습니다. 오일은 공기와 접촉하지 않습니다. 이는 절연 오일이 더 천천히 노화되어 변압기 수명 동안 유전 강도를 보존한다는 것을 의미합니다.

4. 저소음

이전 설계에 비해 소음 수준이 7~10dB 감소했습니다. 따라서 S11은 소음 민감도가 문제가 되는 주거 지역, 병원, 사무실 근처에 설치하는 데 적합합니다.

5. 단락 강도

포일 권선(사용된 경우), 견고한 클램핑 및 진공 건조 절연의 조합으로 S11은 우수한 단락 저항 성능을 제공합니다. 권선 변형 없이 고장 전류를 처리할 수 있습니다.

6. 긴 수명

오일은 공기와 습기로부터 밀봉되어 있기 때문에 변압기의 절연 시스템은 훨씬 더 천천히 저하됩니다. S11은 최소한의 유지 관리로 20~30년 동안 사용할 수 있도록 설계되었습니다.

7. 낮은 유지 보수

오일 샘플링, 보충, 보존 장치 유지 관리가 필요하지 않습니다. 완전히 밀봉된 설계는 일상적인 유지 관리가 주로 외부 청소와 부싱 및 단자의 정기 검사로 제한된다는 것을 의미합니다.

올바른 S11 변압기 선택

S11 변압기를 선택하려면 애플리케이션에 맞는 용량, 전압 및 환경 조건이 필요합니다.

1단계 - 부하 결정

연결될 모든 장비의 전력 소비량을 합산하십시오. 향후 확장을 위해 일반적으로 20~30%의 안전 여유를 적용합니다.

S11 표준 정격: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500kVA.2단계 - 1차 및 2차 전압 지정

3단계 - 연결 그룹 선택

Dyn11 — 대부분의 응용 프로그램에 권장됩니다. 델타 고전압 연결은 고조파 전류의 경로를 제공하고 단락 용량을 향상시킵니다.

Yyn0 — 더 간단하지만 불균형 부하에는 적합하지 않습니다.

4단계 - 설치 환경 확인

5단계 - 권선 재료 확인

구리 — 긴 수명, 더 나은 전도성, 중요한 응용 분야에 권장됩니다.

알루미늄 - 초기 비용은 저렴하지만 동일한 손실을 위해 더 큰 단면이 필요합니다.

6단계 - 보호 액세서리 고려

800kVA 이상의 변압기에는 가스 계전기 및 압력 완화 장치가 표준입니다. 중요한 애플리케이션의 경우 원격 경보 접점이 있는 온도 모니터를 고려하십시오.

최종 생각

S11 유침 배전 변압기는 시장에서 가장 최신이거나 가장 화려한 모델이 아닙니다. 효율성 면에서 S13, S20 및 비정질 합금 설계로 대체되었습니다.

그러나 전 세계적으로 수백만 건의 설치를 위해 입증되고 안정적이며 비용 효과적인 도구로 남아 있습니다. 오일 수명을 연장하고 유지 관리를 최소화하는 완전 밀봉 구조로 구형 S9 및 S10 모델에 비해 효율성이 크게 향상되었습니다.

오래된 변압기를 업그레이드하거나 고장난 장치를 교체하거나 예산과 신뢰성이 모두 중요한 새로운 배전 네트워크를 구축하는 경우 S11은 여전히 ​​견고하고 합리적인 선택입니다. 지금까지 만들어진 변압기 중 손실이 가장 낮지는 않습니다. 그러나 많은 프로젝트의 현실적인 예산에 맞는 변압기 중 손실이 가장 낮습니다.
