SBK 제어 변압기란 무엇이며 왜 중요한가요?

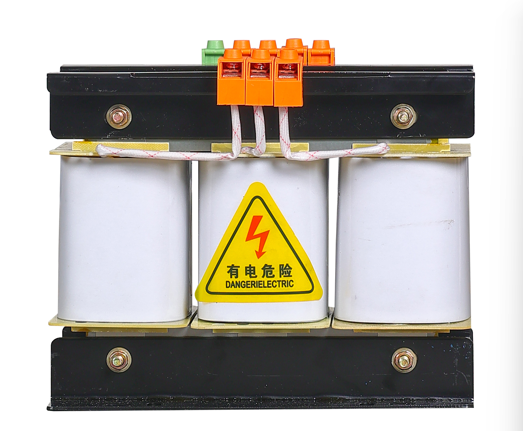

SBK 제어 변압기는 산업 환경의 제어 회로, 계전기 패널, PLC 시스템 및 보조 장비에 전원을 공급하기 위해 특별히 설계된 3상 건식 변압기입니다.

그 임무는 모터나 가열 요소에 전력을 공급하는 것이 아닙니다. 그 임무는 기계의 "두뇌"(PLC, 접촉기, 릴레이, 표시기, 센서)에 깨끗하고 안정적이며 격리된 전원을 공급하는 것입니다.

그게 왜 중요해요?

제어 회로가 민감하기 때문입니다. 모터가 무시하는 순간적인 전압 강하는 PLC에 결함이 발생하거나 접촉기가 떨리거나 센서가 잘못된 판독값을 제공할 수 있습니다. 생산 라인에서 이는 부품 폐기, 가동 중지 시간 및 문제 해결 문제를 의미합니다.

SBK 제어 변압기는 주 전원 버스에서 제어 회로를 분리하고, 잡음을 필터링하며, 제어 시스템이 신뢰할 수 있는 안정적인 전용 전압 공급 장치를 제공합니다.

간단히 말해서, 근육이 무거운 작업을 수행하는 동안 기계의 두뇌는 계속 작동합니다.

어떻게SBK 제어 변압기공장

원리는 간단하지만 적용 방식은 구체적입니다.

1단계 - 입력

1차 권선은 주 전원 공급 장치(일반적으로 380V, 400V 또는 415V 3상)에 연결됩니다. 라인 전압 변동을 수용하기 위해 여러 개의 탭이 있을 수 있습니다.

2단계 - 격리

2차 권선은 1차 권선과 전기적으로 분리되어 있습니다. 직접적인 연결은 없습니다. 전력은 자기장을 통해 전달됩니다. 이는 노이즈, 서지 및 지락이 제어 회로에 도달하는 것을 차단합니다.

3단계 - 출력

2차 권선은 제어 시스템에 필요한 전압(종종 220V, 110V 또는 24V AC)을 생성합니다. 일부 SBK 변압기에는 단일 장치의 다양한 제어 전압을 위한 여러 개의 2차 권선이 있습니다.

4단계 - 전용 공급

출력은 제어 패널(PLC 전원 공급 장치, 릴레이 코일, 접촉기 코일, 표시등 및 기타 제어 또는 보조 장비)에 전원을 공급합니다.

5단계 – 지속적으로 실행되도록 구축

제어 회로는 항상 켜져 있습니다. SBK는 낮은 온도 상승, 낮은 소음, 최대 부하 시 긴 수명 등 지속적인 사용을 위해 설계되었습니다.

그 결과, 기계 제어 시스템을 위한 깨끗하고 안정적인 전용 전원 공급 장치가 탄생했습니다.

일반적인 유형SBK 제어 변압기

SBK 제어 변압기는 여러 구성으로 제공됩니다.

다중 전압, 차폐 버전은 중대형 산업용 제어 시스템의 가장 일반적인 사양입니다.

왜SBK 제어 변압기문제

왜냐하면 가장 비용이 많이 드는 기계 고장은 더 나은 전력으로 예방할 수 있었던 고장이기 때문입니다.

다음은 일반 전원 공급 장치가 제공할 수 없는 SBK 제어 변압기가 제공하는 기능입니다.

1. 전기적 절연

제어 회로는 주 전원 버스와 물리적으로 분리되어 있습니다. 모터 권선이 단락되면 서지가 변압기에서 멈춥니다. 제어 시스템은 계속 작동합니다.

2. 전압 안정성

주 전원이 급락하거나 급상승하는 경우에도 제어 변압기는 좁은 범위 내에서 출력 전압을 유지합니다. PLC와 릴레이는 채터링이나 드롭아웃이 발생하지 않습니다.

3. 소음 억제

VFD, 접촉기 및 스위칭 전원 공급 장치는 고주파 소음을 발생시킵니다. SBK의 권선 구조와 선택적인 차폐 기능은 소음이 제어 회로에 도달하는 것을 차단합니다.

4. 접지 루프 제거

SBK는 절연된 2차측을 제공함으로써 불규칙한 센서 판독값, 통신 오류 및 설명할 수 없는 장비 동작을 유발하는 접지 루프를 차단합니다.

5. 단일 공급 지점

하나의 변압기가 모든 제어 전압을 공급합니다. 접지 기준이 서로 다른 여러 전원 공급 장치가 없습니다. 더 간단한 배선, 더 적은 고장 지점, 더 쉬운 문제 해결.

6. 긴 수명

SBK 변압기는 연속 사용을 위해 제작되었습니다. 코어와 권선의 크기가 넉넉합니다. 절연은 일반적으로 클래스 F(155°C) 또는 클래스 H(180°C)입니다. 그들은 시원하게 작동하고 수십 년 동안 지속됩니다.

적절한 제어 변압기가 없으면 기계 제어 시스템이 주 전원 버스에 좌우됩니다. 하나를 사용하면 예측 가능하고 안정적으로 작동합니다.

옳은 일을 선택하다SBK 제어 변압기

올바른 제어 변압기를 선택하는 것은 복잡하지 않지만 몇 가지 실수로 인해 성가신 트립과 불규칙한 동작이 발생할 수 있습니다.

1단계 – 부하 결정

제어 변압기에 의해 전원이 공급되는 모든 장치를 나열하십시오.

PLC 전원 공급 장치(VA 등급)

릴레이 코일(홀드인 VA)

접촉기 코일(밀봉 VA)

표시 등

솔레노이드 밸브

센서 및 송신기

동시에 작동할 모든 장치의 VA(와트 아님)를 추가합니다.

2단계 - 듀티 팩터 적용

제어 변압기는 전력 변압기와 크기가 다릅니다.

3단계 - 돌입 전류 확인

접촉기와 계전기는 유지될 때보다 닫힐 때 훨씬 더 많은 전류를 소비합니다. 전류를 유지하기에 충분히 큰 변압기는 닫는 동안 트립되거나 전압이 떨어질 수 있습니다.

경험 법칙: 변압기의 돌입 용량은 처음 몇 사이클 동안 정상 상태 부하의 10배 이상이어야 합니다. 대부분의 SBK 변압기는 충분한 돌입 마진을 갖도록 제작되지만 대형 접촉기가 많은 경우 크기를 늘리십시오.

4단계 - 전압 지정

1차 전압 - 공급 장치는 무엇입니까? 380V? 400V? 415V?

2차 전압 – 제어 시스템에 필요한 것은 무엇입니까? 220V? 110V? 24V?

5단계 - 차폐 결정

6단계 – 인클로저 유형 선택

개방형 프레임 – 제어판 내부에 장착합니다. 최저 비용.

동봉 – 독립형 장착. 우발적인 접촉으로부터 보호합니다.

IP54 이상 – 먼지가 많거나 습한 환경에 적합합니다.

7단계 – 제조업체 테스트 보고서 확인

공급업체에 다음 사항을 문의하세요.

절연저항 시험

유전체 내력 시험

무부하 손실 측정

전압 조정 테스트

최종 생각

SBK 제어 변압기는 "영웅" 구성 요소가 아닙니다. 깜박이는 디스플레이나 소프트웨어 업데이트가 없습니다. 하지만 그것 없이 기계를 실행해 보면 즉시 알아차릴 것입니다.

이 장치는 제어판 구석에 앉아 해마다 조용히 작업을 수행합니다. 고가의 전자제품을 보호해줍니다. 메인 버스의 전압이 떨어지더라도 PLC를 계속 작동시킵니다. 무작위로 종료될 수 있는 소음을 차단합니다.

제어판을 설계하거나, 기계를 제작하거나, 기존 시스템을 업그레이드하는 경우, SBK 제어 변압기는 아무도 이에 대해 언급하지 않더라도 지정하게 될 가장 중요한 구성요소 중 하나입니다.

안정적인 제어력은 선택사항이 아니기 때문입니다. 이는 안정적인 자동화의 기초입니다.
