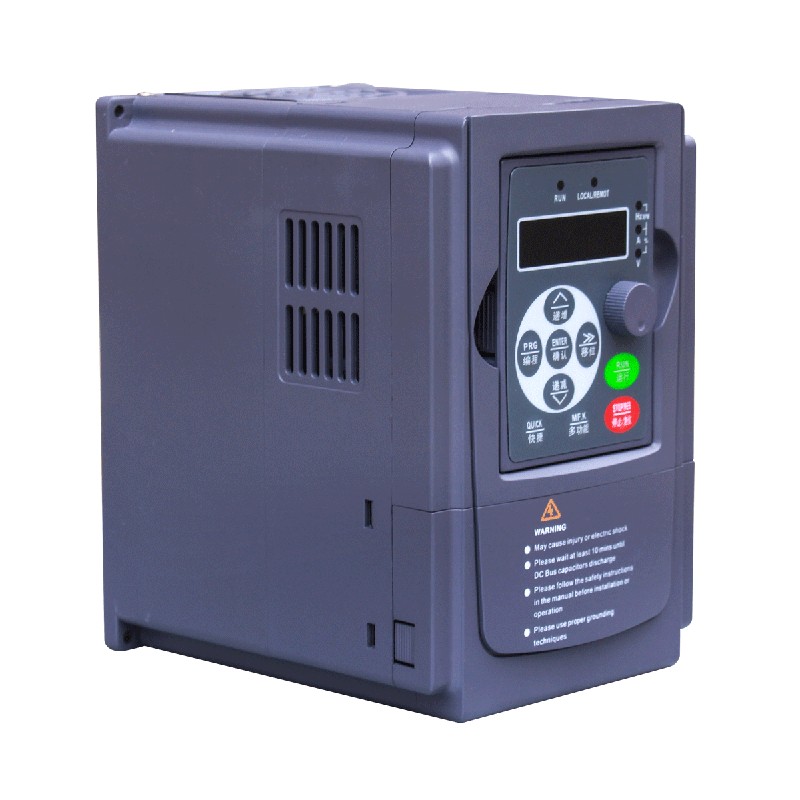

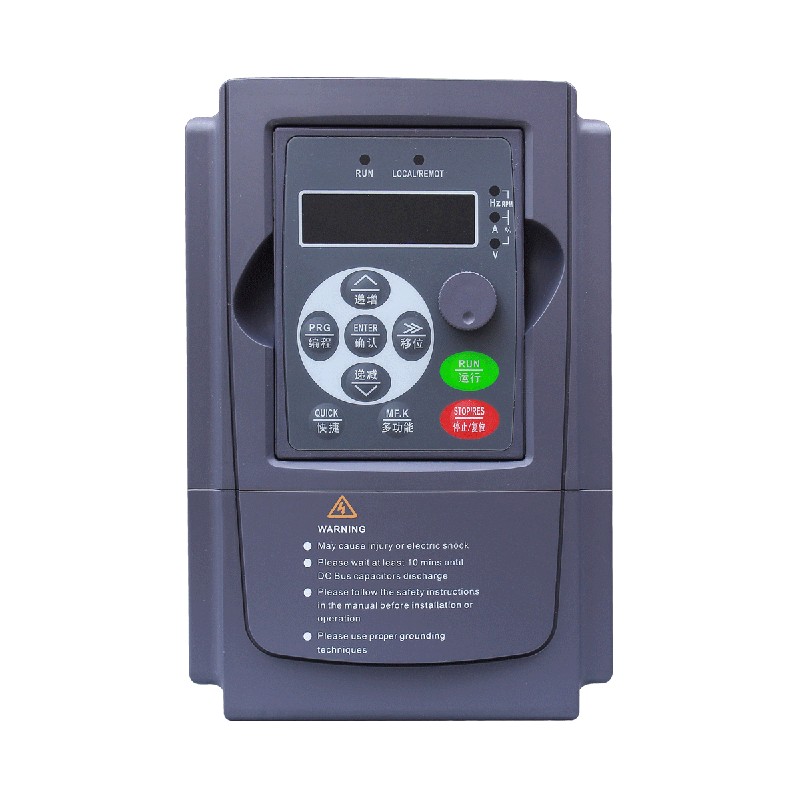

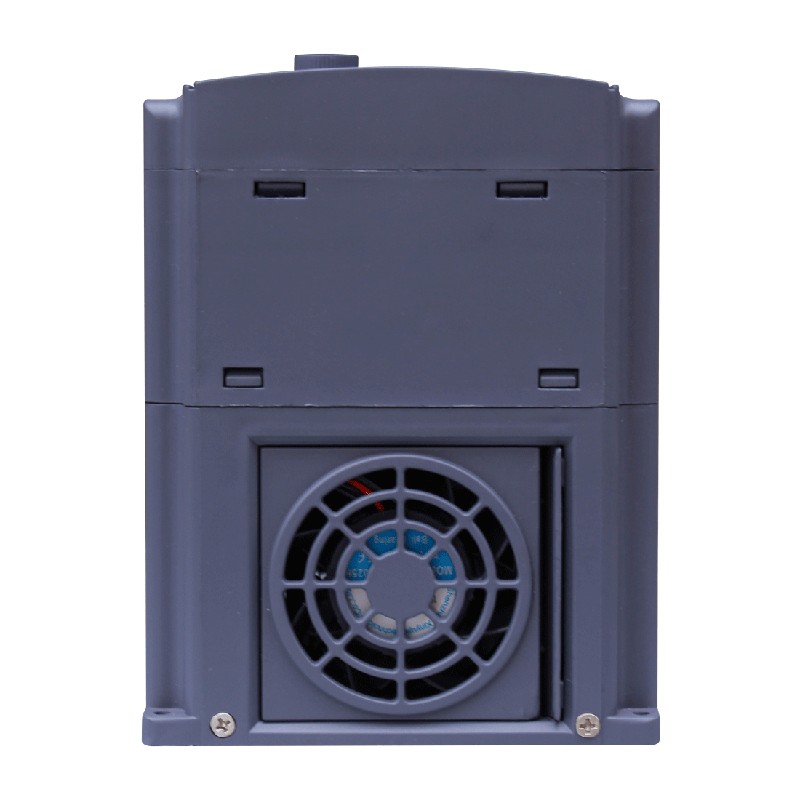

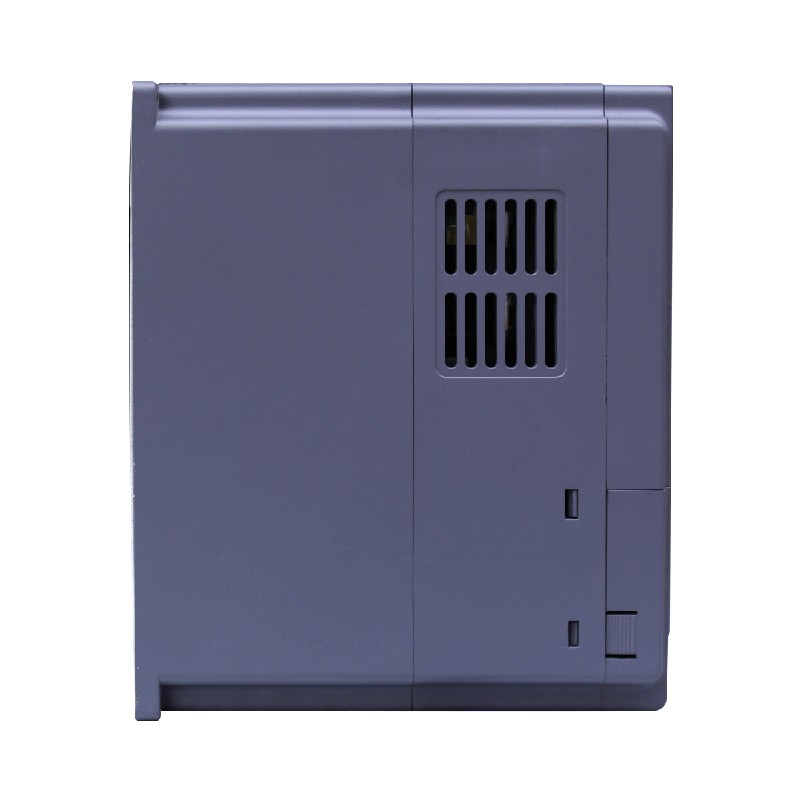

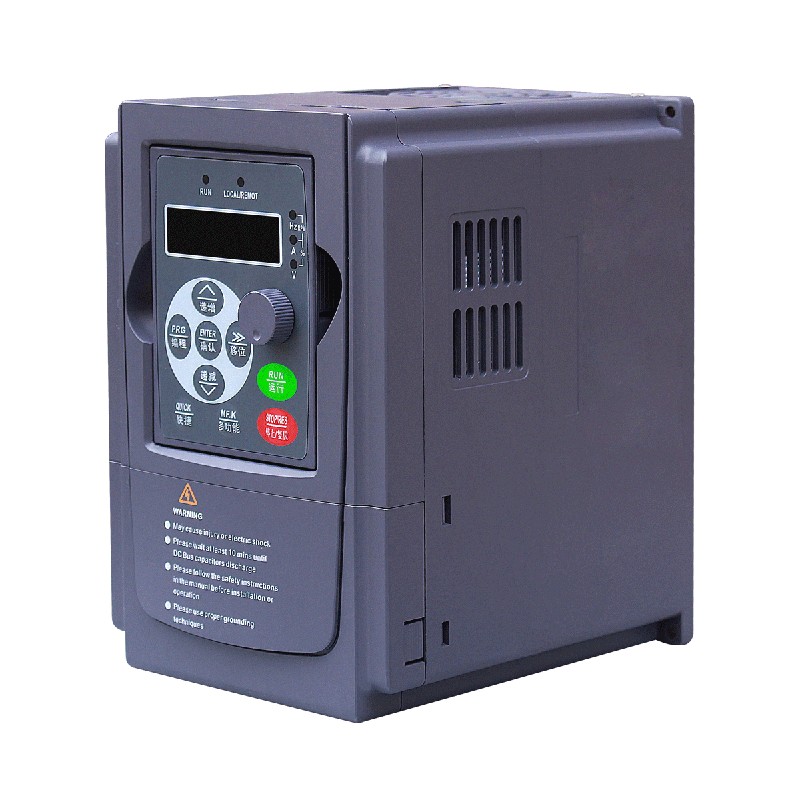

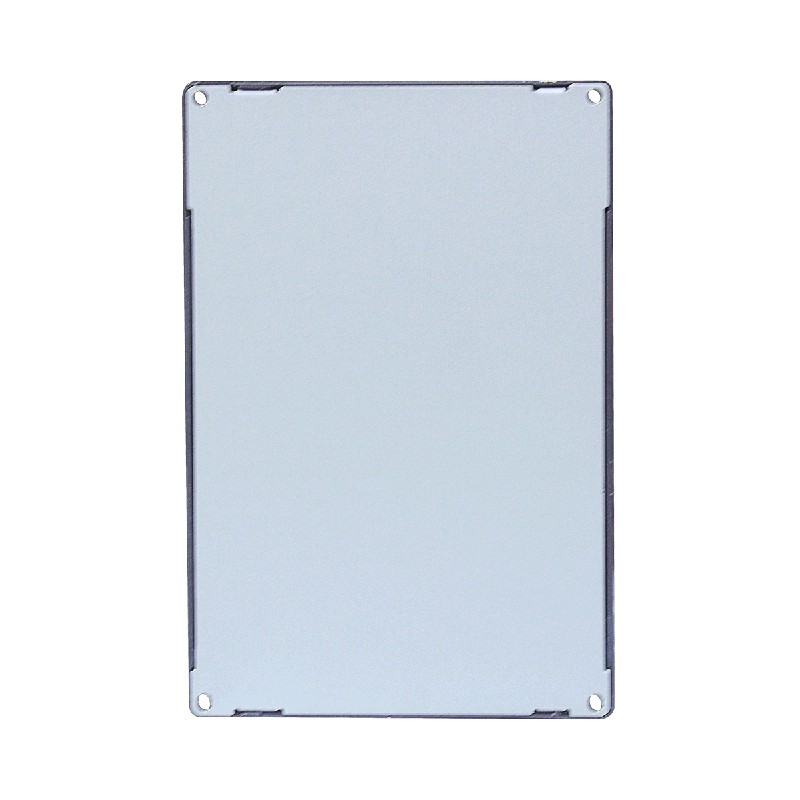

견고한 벡터 주파수 변환기

Yibaling 헤비듀티 벡터 주파수 변환기는 산업용 드라이브 애플리케이션의 고급 전력 제어의 핵심이며 열악한 환경에서 중요한 장비를 구동하도록 특별히 설계되었습니다. 이는 벡터 제어의 정밀한 효율성과 견고한 내구성의 신뢰성을 통합합니다.
소위 '과부하'란 강한 충격을 견딜 수 있고, 과부하 용량이 150% 이상이며, 먼지가 많고 진동이 심한 가혹한 환경에서도 오랫동안 안정적으로 작동할 수 있다는 뜻이다. 그리고 벡터 제어는 기술적 본질입니다.
고급 알고리즘을 통해 견고한 벡터 주파수 변환기는 DC 모터처럼 AC 모터의 토크와 자기장을 정밀하게 분리하고 독립적으로 제어할 수 있습니다. 이를 통해 모터는 0 또는 극도로 낮은 속도에서도 100% 전 부하 토크를 출력할 수 있으며 밀리초 이내에 부하의 급격한 변화에 신속하게 대응할 수 있습니다.

회사 프로필

일반 주파수 변환기와 비교

공장검사 과정

1. 핵심 부품의 품질 확보

전용 테스트 장비를 사용하여 고부하 벡터 주파수 변환기의 각 IGBT 모듈에 대해 정적 매개변수 테스트(예: 포화 전압 Vce(sat) 및 게이트 임계 전압 Vge(th)) 및 일부 동적 테스트를 수행하여 매개변수 일관성을 보장하고 결함 있는 제품을 제거합니다.
시뮬레이션된 부하 조건에서 고정 장치를 통해 벡터 주파수 변환기 구동 회로의 출력 파형, 절연 전압 및 단락 보호 응답 시간(마이크로초 범위에 있어야 함)을 테스트하고 메인 제어 보드(예: Profibus, 이더넷), 아날로그/디지털 I/O 채널 및 메모리의 통신 인터페이스에서 자동 스캐닝 테스트를 수행합니다.

2. 안전성 및 절연 시험

1000V 절연 저항계를 사용하여 모든 입력 단자, 출력 단자 및 DC 버스와 보호 접지 사이의 절연 저항을 측정합니다(일반적으로 > 100MΩ 필요).
정격 전압보다 훨씬 높은 AC 고전압을 인가하여(예를 들어 입력 정격 전압이 380V인 경우 시험 전압은 2500V AC로 1분간 지속될 수 있음) 고장이나 섬락 없이 주회로의 절연 강도를 테스트합니다.

3. 성능 테스트

열 안정성이 달성될 때까지 최소 2~4시간 동안 100% 정격 전류 및 정격 속도로 중부하 벡터 주파수 변환기를 지속적으로 작동하십시오. 적외선 열화상 장비를 사용하여 IGBT 방열판의 핫스팟 온도, DC 버스 커패시터 하우징의 온도, 버스 바 연결 지점의 온도를 정확하게 측정하고 기록하여 모든 지점의 온도 상승이 설계 한계(예: 70K 이하) 미만인지 확인합니다.
무부하 또는 경부하 조건에서 스텝 토크 명령을 제공하고 고대역폭 전류 프로브 및 오실로스코프를 사용하여 출력 토크 전류(Iq)의 응답 시간 및 오버슈트를 측정하여 중부하 벡터 주파수 변환기의 동적 토크 응답 기능(최대 밀리초 수준)을 확인합니다.
다양한 속도 지점(0.5Hz와 같은 극도로 낮은 속도 포함)에서 고정밀 속도 인코더 피드백을 사용하여 정상 상태 속도 정확도 및 변동 범위를 측정합니다.
150% 정격 부하를 적용하고 60초 동안 유지하여 제품이 트립되지 않고 과열 보호되지 않는지 확인합니다.
모터 시동 또는 과부하 충격을 시뮬레이션하여 180%-200% 피크 전류(몇 초 동안 지속)를 출력할 수 있고 드라이브 회로에 오류가 없는지 확인합니다.

4. 노화 테스트

대용량 벡터 주파수 변환기를 고온 환경 챔버(예: 50~55℃)에 놓고 정격 부하 또는 교번 부하에서 12~24시간 동안 주기적으로 작동합니다.
제품이 무부하, 절반 부하, 최대 부하 주기 간에 자주 전환되도록 하여 내부 구성 요소(특히 IGBT, 커패시터)가 반복적인 열 팽창 및 수축 응력에 노출되고 용접 및 재료 결함이 드러나도록 합니다.
