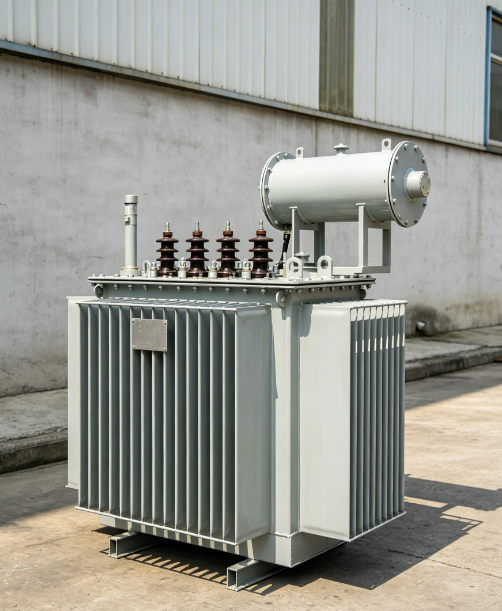

S13 유입식 배전 변압기란 무엇입니까?

S13 변압기는 10kV/0.4kV 배전 시스템에 일반적으로 사용되는 3상 유침 배전 변압기입니다. 핵심 기능은 간단합니다. 공장, 주거 지역, 쇼핑몰에서 사용할 수 있도록 고전압 전기를 저전압 전기로 강압하는 것입니다.

그러나 이전 S11 및 S9 모델과 달리 에너지 효율성이 더 높습니다.

이 "에너지 효율성"은 "에코 모드"에 의존하지 않고 물리적 설계 업그레이드에 의존합니다.

철심은 고급 냉간압연 방향성 규소강판을 사용합니다.

보다 부드러운 자기 회로를 위해 완전히 마이터링된 랩 스태킹 프로세스를 채택합니다.

무부하 손실은 S11 유침 배전 변압기보다 평균 20-30% 낮습니다.

즉, 하루 24시간 전원이 공급될 때 S13은 자체적으로 훨씬 적은 전력을 소비합니다.

왜?S13 유입형 배전 변압기"저축 이익"?

변압기 손실은 두 가지 주요 범주로 분류됩니다.

무부하 손실(코어 손실) : 철심이 전력을 소비하므로 부하에 관계없이 변압기에 통전되어 있는 동안 발생합니다. 이것은 "고정 비용"입니다.

부하 손실(구리 손실): 부하가 걸린 권선에 전류가 흐를 때 열에 의해 발생합니다. 부하가 무거워지면 손실이 증가합니다.

S13은 두 가지 유형의 손실을 모두 최적화합니다.

예

500kVA 변압기의 경우:

S11 유침 배전 변압기: ~960W 무부하 손실

S13 유침 배전 변압기: ~680W 무부하 손실

차이: 280W

무시해 보일 수도 있지만 계산해 보겠습니다. 280W × 24시간 × 365일 = 연간 약 2,452.8kWh

산업용 전기요금을 0.8위안/kWh로 가정하면 연간 약 1,962.24위안을 절약할 수 있습니다. 변압기의 사용 수명이 20~30년이면 비용 절감 효과가 상당히 커집니다.

이는 단순히 "소액 절감"이 아니라 수명이 다할 때까지 소형 변압기에 자금을 조달하는 데 충분합니다.

어디에 있습니까?S13 유입형 배전 변압기사용하기에 적합합니까?

기술적 특징: 화려한 기술이 아닌 견고한 성능

S13 유침 배전 변압기는 "최첨단" 제품이 아닙니다. 그 장점은 더 나은 재료와 견고한 제작 기술에서 비롯됩니다.

철심 – 고투과성 냉간 압연 방향성 실리콘 강철로 완전히 연귀된 랩 조인트로 적층되어 있습니다. 낮은 자기 저항, 낮은 와전류 손실.

권선 – 표준 순수 구리(또는 요청 시 고순도 알루미늄). 층 단열은 신중하게 이루어지며 지름길은 없습니다.

절연유 – 우수한 품질의 변압기 오일. 공장에서 출고되기 전에 절연 강도, 수분 함량 및 유전 손실을 테스트합니다.

탱크 – 완전히 밀봉되고 용접된 골판형 또는 핀형 라디에이터입니다. 누출 방지 및 부식 방지.

완전 밀봉 구조(옵션) - 공기로부터 오일을 밀봉합니다. 노화를 늦추고 유지 관리 비용을 줄입니다.

이 제품은 "충분히 좋은" 제품이 아닙니다. 수년간 지속적으로 실행되도록 설계되었습니다.

하나를 선택할 때 고려해야 할 주요 사항

용량(kVA) – 모든 부하 전력을 더한 다음 30~50%의 안전 여유를 둡니다. 너무 세게 자르지 마십시오.

구리 대 알루미늄 - 구리는 더 비쌉니다. 알루미늄 비용이 저렴합니다. 장비가 밤낮으로 작동한다면 구리를 사용하십시오.

완전 밀봉 vs. 보존 탱크: 유지 관리가 필요 없는 실외 무인 사용을 위해 완전 밀봉되어 있습니다. 컨서베이터 탱크를 사용하면 정기 검사 시 오일 레벨을 관찰할 수 있습니다.

에너지 효율 등급: S13은 새로운 국가 표준에 따라 현재 주류 클래스 1 에너지 효율을 충족합니다. 더 낮은 손실을 위해서는 S20 또는 비정질 합금 변압기(더 높은 비용)를 고려하십시오.

설치환경

침지 변압기는 실외에서 잘 작동합니다. 방수, 도난 방지, 통풍 세 가지만 주의하세요. 그냥 설정하고 잊어버리지 마십시오.

실제 사례

한 직물 공장에는 10년 넘게 가동된 노후된 S9 800kVA 변압기 2대가 있었습니다. 생산량은 크게 변하지 않았지만 전기 요금은 매년 계속해서 올랐습니다.

그들은 숫자를 계산했습니다. S13 800kVA 변압기로 전환하면 대략 1,800W(S9)에서 약 800W(S13)까지 부하 손실이 줄어들 것입니다. 이는 유휴 상태에 있는 변압기만으로 연간 약 8,760kWh를 절약한 것입니다.

공장장은 간단히 이렇게 말했습니다. "새 변압기를 설치한 후 전기 계량기가 더 느리게 회전합니다. 숫자가 그 자체로 말해줍니다."
