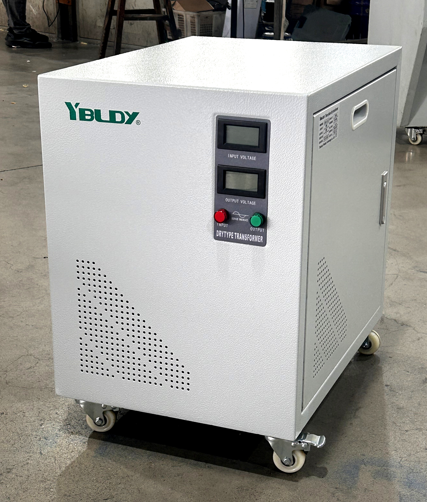

SG 절연 변압기는 실제로 어떤 역할을 합니까?

한마디: 격리하세요.

입력측(1차)과 출력측(2차) 사이에는 직접적인 전기 연결이 없습니다. 전력은 자기장을 통해 점프하므로 전선이 필요하지 않습니다.

이는 두 가지 실제 이점을 제공합니다.

1. 안전

1차 측에서 누출, 서지, 접지 불량 등 문제가 발생하면 거기서 멈춥니다. 2차측에는 도달하지 않습니다. 그리고 보조 회로를 만지면 그리드 접지에 연결되지 않습니다. 이는 충격을 받을 위험이 훨씬 낮다는 것을 의미합니다.

2. 더 깨끗한 힘

고주파 잡음, 고조파, 전압 스파이크 등 그리드의 대부분의 쓰레기는 절연 변압기에 의해 차단됩니다. 2차측으로 나오는 것은 단순히 더 깨끗합니다. 그리고 더 깨끗한 전력은 장비가 더 안정적이고 덜 불안정하게 작동한다는 것을 의미합니다.

이는 전압 조정용으로 설계되지 않았으며 주요 목적인 전압 변환도 아닙니다(이 기능을 수행할 수는 있음). 기본 임무는 격리입니다.

주요 애플리케이션SG 절연 변압기

차이점SG 절연 변압기그리고 일반 변압기

SG 절연 변압기는 "전능한" 것은 아니지만 안전과 간섭 방지 성능이 모두 필요한 시나리오에서는 대체할 수 없습니다.

기술적 특성: 단순하면서도 견고함

주요 특징SG 절연 변압기:

순수 구리 권선: 우수한 전도성, 낮은 발열 및 긴 서비스 수명. 알루미늄 권선은 비용이 저렴합니다. 하지만 절연 변압기의 경우? 구리가 더 안전한 방법입니다. 장기적으로 더욱 신뢰할 수 있습니다.

고투자율 규소강 – 저손실, 저소음, 낮은 온도 상승. 더 시원하고 조용하게 작동합니다.

완전 1차 2차 절연 – 이는 자동 변압기가 아닌 진정한 절연입니다. 일반적인 절연 등급: 클래스 F(155°C) 또는 클래스 H(180°C). 마진이 충분합니다.

정전기 차폐(선택 사항) - 1차와 2차 사이의 접지된 구리 호일 층입니다. 고주파 노이즈를 한층 더 억제합니다. 근처에 인버터나 대형 모터가 있으면 추가할 가치가 있습니다.

진공 함침 – 코일은 진공 및 압력 하에서 바니시에 담가집니다. 습기, 먼지, 진동으로부터 보호해줍니다. 지름길은 없습니다.

금속 인클로저 – IP20 ~ IP54 중에서 선택하세요. 실내든 실외든 버틸 겁니다.

하나를 선택할 때 고려해야 할 몇 가지 사항

용량(kVA) – 모든 부하를 합산한 다음 20~30%를 더 추가합니다. 가까이 자르지 마십시오.

입력/출력 전압 – 들어오는 전압이 장비에 필요한 것과 일치합니까? 그렇지 않은 경우 절연 변압기는 변환과 절연이라는 두 가지 작업을 모두 수행할 수 있습니다.

차폐 여부 – 시끄러운 환경(VFD, 대형 모터, RF 장비)에 있는 경우 정전기 차폐 장치를 확보하십시오. 그만한 가치가 있습니다.

어디로 가는가 – 실내? IP20/IP22는 괜찮습니다. 실외, 젖어 있거나 먼지가 많습니까? IP54 이상으로 이동하세요.

단상 또는 3상 - 전원 공급 장치에 따라 전적으로 달라집니다. 추측하지 마십시오. 부하를 확인하세요.
