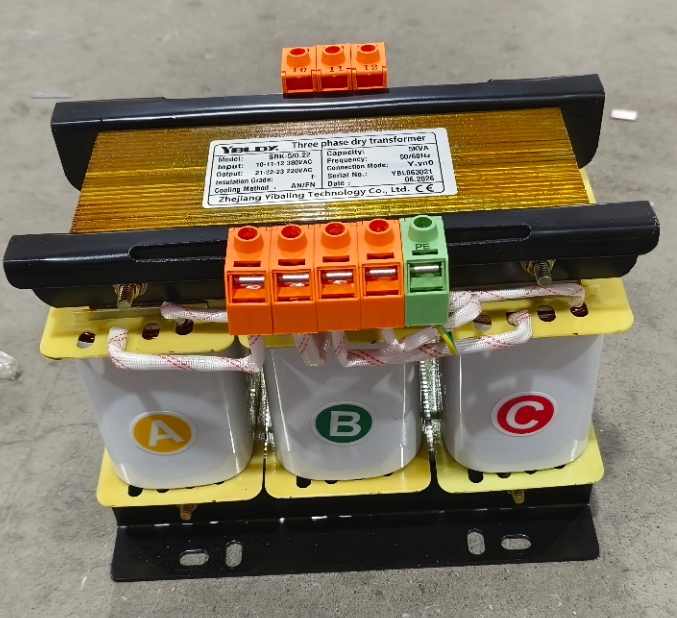

SBK 자동 변압기는 어떻게 작동합니까?

– 편리한 전압 상자 뒤에 숨은 비밀을 풀어보세요

거의 모든 공장 ​​현장에 들어가면 라벨에 "SBK"가 인쇄된 사각형 금속 상자를 발견할 수 있습니다. 구석에 조용히 자리 잡고 있지만 계속해서 발생하는 골치 아픈 문제를 해결합니다. 해외에서 수입한 반짝이는 새 기계가 있지만 전압 정격이 현지 전력망과 일치하지 않습니다. 이 상자를 사이에 연결하면 기계가 윙윙거리는 소리를 냅니다. SBK 자동 변압기가 작동하고 있는 모습입니다.

그렇다면 내부에서는 실제로 무슨 일이 벌어지고 있는 걸까요?

교과서의 무거운 전문 용어는 건너뛰고 쉬운 말로 풀어보겠습니다.

하나의 코일, 두 개의 작업

일반 절연 변압기에는 서로 전기적으로 절연된 2개의 개별 권선(1차 및 2차)이 있습니다. 전력은 자기 유도를 통해 이동하지만 입력 및 출력 회로는 결코 접촉하지 않습니다.

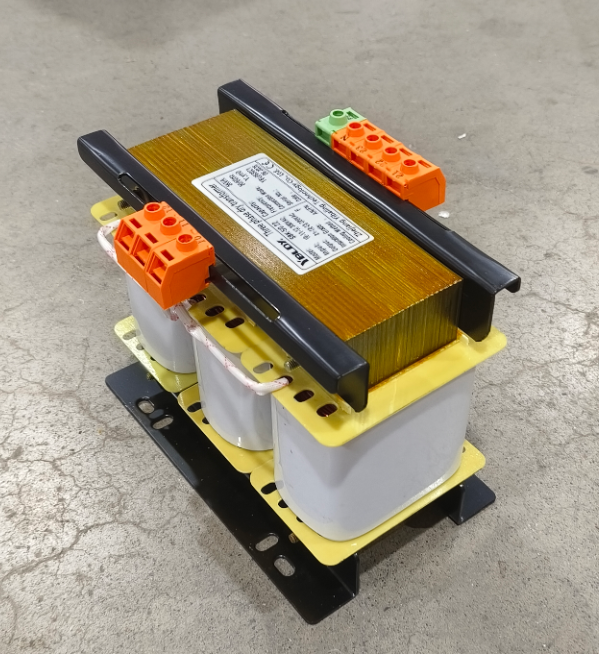

그만큼SBK 자동 변압기보다 경제적인 접근 방식을 취합니다. 단일 연속 권선만 사용하며 길이를 따라 여러 개의 탭 포인트가 나옵니다. 입력을 코일의 한 섹션에 연결하고 출력을 다른 섹션에 연결합니다.

긴 밧줄처럼 생각해보세요. 중간 어딘가에 매듭을 묶습니다. 한쪽 끝을 전원에 연결하고 다른 지점에서 출력을 가져옵니다. 로프의 일부만 사용하기 때문에 전압이 변경됩니다. 입력과 출력이 동일한 권선의 큰 부분을 공유하므로 변압기는 자기 결합과 직접적인 전기 연결을 모두 사용합니다.

한 단계 올라갈 것인가, 아니면 물러날 것인가? 그것은 모두 탭하는 위치에 따라 다릅니다.

구체적인 예는 다음과 같습니다. 전체 권선에 380V를 적용하고 200V 위치의 탭에서 출력을 취한다고 가정하면 200V가 출력됩니다. 그것은 하향 조정입니다. 뒤집어서 해당 섹션에 200V를 공급하고 전체 권선에서 380V를 당기면 단계가 올라갑니다.

물리학은 아주 오래된 전자기 유도입니다. AC 전류는 변화하는 자기장을 생성하여 코일 전체에 전압을 유도합니다. 탭을 이동하고 전압 비율을 이동합니다. 단순하고 직선적이며 견고합니다.

왜 그렇게 많은 장비 제조업체가 다음을 맹세합니까?SBK 자동변압기?

세 가지 큰 이유.

첫째, 재료와 비용을 절약합니다. 권선의 일부가 이중 임무를 수행하기 때문에 동일한 정격 전력을 갖는 절연 변압기보다 구리(또는 알루미늄)가 덜 필요하고 코어도 더 작습니다. 이는 더 저렴한 비용으로 더 가볍고 더 컴팩트한 장치를 의미합니다.

둘째, 효율성은 높아지고 발열은 낮아집니다. 구리 손실과 철 손실이 적으면 에너지 낭비가 줄어듭니다. 시간이 지남에 따라, 특히 수백 또는 수천 kVA의 대형 장치의 경우 전기 절감 효과가 실제로 더해집니다.

셋째, "외부 전압" 장비에 대한 다목적 수정입니다. 많은 정밀 공작 기계, 서보 드라이브, 사출 성형 기계 및 전자 제품은 200V, 220V, 110V 또는 100V와 같은 공칭 전압을 사용하는 일본, 유럽 또는 미국에서 생산됩니다. 우리 지역 전력망은 일반적으로 380V/220V를 출력합니다. SBK 시리즈를 사용하면 여러 탭 조합을 사용자 정의할 수 있으므로 장비가 "좋아하는" 전압을 정확하게 다이얼링할 수 있습니다.

주의 사항: 절연 변압기가 아닙니다.

이것은 중요합니다. SBK 자동 변압기는 입력과 출력 사이에 전기 절연을 제공하지 않습니다. 권선이 공통 부분을 공유하기 때문에 1차와 2차가 전기적으로 연결됩니다. 안전, 소음 필터링 또는 충격 방지를 위해 갈바닉 절연이 필요한 경우 진정한 절연 변압기를 선택해야 합니다. 그러나 유일한 필요 사항이 전압 변환이고 비용에 민감한 경우 SBK는 매우 효율적인 선택입니다.

실제로 어디서 찾나요? SBK 자동변압기실생활에서?

제가 언급한 공작 기계 및 수입 장비 외에도 조명 분배 패널, 정류기의 프런트 엔드 스테이지, 충전소, 터널 및 지하철 전력 시스템, 고층 건물의 엘리베이터 제어 캐비닛 등 절연 없이 전압 레벨을 전환해야 하는 거의 모든 곳에서 SBK 변압기를 볼 수 있습니다.

마무리하려면

SBK 자동 변압기는 로켓 과학이 아닙니다. 핵심은 단일 탭 권선과 오래된 전자기 유도뿐입니다. 더 적은 재료를 사용하고, 에너지를 덜 낭비하며, 작업 현장에서 발견할 수 있는 가장 일반적인 전압 불일치 문제 중 하나를 해결합니다. 화려한 기믹은 없습니다. 단지 몇 년 동안 조용히 작동하는 견고하고 실용적인 장치일 뿐입니다. 그리고 내 책에서는 이것이 바로 좋은 산업용 장비가 되어야 한다는 것입니다.
