유입식 변압기에 대해 알고 계십니까?

발전소에서 나오는 전기는 수만 볼트, 심지어는 수십만 볼트에 달하는 매우 높은 전압을 갖고 있어 산업기계나 주거용 가구에서 직접 사용할 수 없습니다.

전압을 낮추어야 합니다.

누가 이 일을 하나요?침지 변압기.

그것들은 새롭지도 최첨단도 아니며, 그 작동 원리는 한 세기가 넘도록 크게 변하지 않았습니다. 그러나 오늘날까지도 모든 변전소, 모든 전신주 아래, 모든 공장의 배전실에서 이러한 제품을 찾을 수 있을 것입니다.

기름에 잠긴 변압기는 무엇을 위해 사용됩니까?

간단히 말해서 전압을 변환하는 것입니다.

강압: 고전압 전력(예: 10kV)을 저압 전력(예: 380V, 220V)으로 변환하여 장비에 사용합니다.

강압 – 장비가 실제로 사용할 수 있도록 고전압(10kV 등)을 가져와 저전압(380V, 220V)으로 강하합니다.

승압 – 태양광 또는 풍력 발전용. 그리드에 공급하기 전에 전압을 높이므로 긴 송전선에서 너무 많은 에너지를 잃지 않습니다.

주파수를 변경하거나 고조파를 정리하거나 전압을 조절하지 않습니다. 이는 정확히 한 가지 일을 합니다. 즉, 필요한 전압으로 전압을 변환하는 것입니다.

왜 "기름 침지"라고 불리는가?

간단합니다. 기름으로 가득 차 있습니다.

굽기 위한 것이 아닙니다. 두 가지: 단열과 냉각.

절연 – 오일은 코일과 코어 사이, 코일과 탱크 사이에 위치합니다. 그것이 없으면 단락, 방전, 장비 연소 등 고전압이 바로 발생하게 됩니다.

냉각 – 코일이 뜨거워지면 오일이 열을 운반하고 탱크 벽이 이를 공기 중으로 배출합니다. 기름은 열을 많이 머금기 때문에기름에 잠긴 변압기과부하를 잘 처리합니다. 불평하지 않고 한동안 열심히 달릴 수 있습니다.

하지만 기름은 영원히 지속되지 않습니다. 시간이 지나면 더러워지고 습기가 차게 됩니다. 때때로 테스트하고, 필터링하고, 교체해야 합니다. 이것이 건식변압기와 가장 큰 차이점이다.

건식 변압기는 오일을 사용하지 않습니다. 그들은 냉각을 위해 공기를 사용합니다. 더 안전하고 깨끗합니다. 그러나 더 비싸고 과부하도 걸리지 않습니다. 이 둘은 서로를 대체할 수 없습니다. 그들은 다양한 시나리오를 제공합니다.

기름에 잠긴 변압기는 고장이 나기 쉽나요?

반대로 가장 내구성이 뛰어난 전력 장비 중 하나입니다.

설계된 서비스 수명은 일반적으로 20~30년입니다. 심각한 과부하가 발생하지 않고, 석유가 영구적으로 부족하지 않으며, 반복적으로 번개에 맞지 않는 한 수십 년 동안 안정적으로 작동할 수 있습니다.

일반적인 "결함"은 드뭅니다.

오일 레벨 저하(누출 또는 증발)

오일 품질 저하(수분 또는 산화)

노후된 부싱 및 탭 체인저

장기간 과부하로 인한 절연 노화

이러한 문제로 인해 갑작스러운 오류가 발생하지는 않습니다. 정기적인 점검과 오일 테스트를 통해 사전에 발견하고 조치할 수 있습니다. 침지 변압기는 유지 관리가 필요하지 않지만 적절한 유지 관리는 긴 서비스 수명을 보장합니다.

어디에 있습니까?기름에 잠긴 변압기아직 사용 중이신가요?

유입식 변압기의 주요 매개변수: 고객이 가장 자주 묻는 질문

용량(kVA): 모든 부하의 전력을 합산하고 30%~50% 여유를 추가합니다. 엄격한 계산을 피하세요.

구리 또는 알루미늄: 구리 대 알루미늄

구리는 더 비쌉니다. 알루미늄 비용이 저렴합니다.

그러나 구리는 전도성이 더 좋고, 오래 지속되며, 열을 더 잘 처리합니다. 장비가 밤낮으로 작동한다면 구리를 사용하십시오. 나중에 스스로에게 감사하게 될 것입니다.

완전 밀봉형 또는 콘서베이터형

완전히 밀봉되어 공기가 차단됩니다. 산소가 적다는 것은 오일의 노화가 느려지고 자주 만질 필요가 없다는 것을 의미합니다.

컨서베이터 유형을 사용하면 오일 레벨을 확인할 수 있습니다. 어쨌든 정기적으로 확인하는 사람이 있으면 더 좋습니다.

에너지 효율 등급 – S11, S13, S20…

숫자가 클수록 손실은 낮아지지만 가격은 높아집니다. 계산해 보십시오. 전기를 절약하여 더 높은 초기 비용을 지불하는 데 몇 년이 걸릴까요? 그것이 당신의 대답입니다.

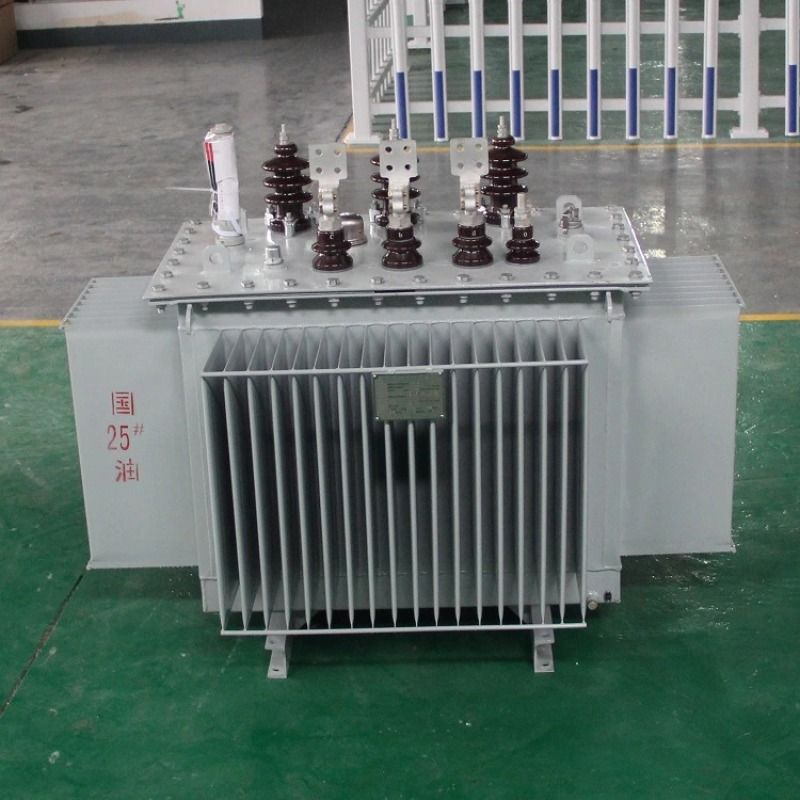

이발링의기름에 잠긴 변압기

멋진 것은 없습니다. 그냥 열심히 일하세요.

코어 – 고급 냉간 압연 실리콘강, 완전 인터리브 조인트. 부하 손실이 낮습니다.

권선 - 순수 구리를 표준으로 합니다(요구할 경우 고순도 알루미늄). 층 절연은 단단하고 일관됩니다.

절연 오일: 배송 전 내전압, 수분 함량 및 유전 손실에 대해 완벽하게 테스트된 고급 변압기 오일입니다.

탱크: 누출 및 부식 방지를 위해 완전히 밀봉 용접된 골판형 또는 핀형 라디에이터.

공장 테스트: 모든 장치는 변환 비율, DC 저항, 절연 저항, 무부하 손실, 부하 손실 및 전력 주파수 내전압에 대한 테스트를 거치며 샘플링 전용 테스트는 없습니다.

응용 시나리오

공장배전, 주거용 변전소광업, 화학, 제지, 섬유산업태양광 발전, 풍력 전력망 연결수출 지원 사업, 대외 원조 사업

명세서

용량: 30kVA–3150kVA(더 큰 용량 협상 가능)

전압: 주로 10kV/0.4kV, 맞춤형 비표준 옵션 이용 가능.
