DBW 서보 전압 안정기란 무엇입니까?

단상, 강력한 전력

대부분의 사람들은 전압 조정기를 컴퓨터나 TV 옆에 연결하는 작은 상자로 생각합니다. 그리고 그렇습니다. 그것들은 존재합니다. 그러나 완전히 다른 종류의 조절기가 있습니다. 책상 위에 올려놓지 않는 종류입니다. 이 장치는 공장의 생산 라인 옆에 위치하여 수십 또는 수백 킬로와트를 끌어오는 장비에 전력을 공급합니다.

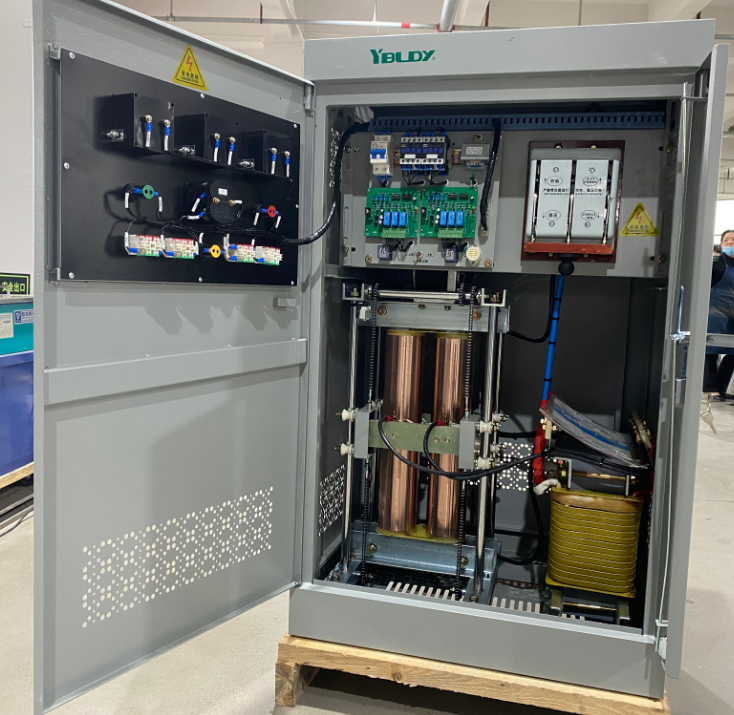

DBW 서보 전압 안정기큰 하중을 위해 제작되었습니다.

CNC 기계, 의료 영상 시스템, 대형 프린터, 산업용 오븐, 생산 라인, 중앙 에어컨 시스템, 엘리베이터 뱅크 등 무거운 작업을 처리합니다. 심각한 전류를 소비하고 단상 전원으로 작동하는 경우 그 뒤에 이러한 전원 중 하나가 필요할 수 있습니다.

"고전력"이 중요한 이유

일반 단상 조정기의 최고 성능은 몇 kVA(킬로볼트 암페어)입니다. 밀어붙이면 5kVA, 어쩌면 10kVA일 수도 있습니다.

고전력 조정기는 중단된 부분부터 시작됩니다. 예를 들어 DBW 시리즈 장치의 범위는 10kVA에서 최대 180kVA이며 일부 설계는 300kVA까지 올라갑니다. 이는 전체 작업장의 조명, 에어컨 및 생산 장비를 단일 안정화 피드로 가동하기에 충분합니다.

큰 부하의 문제점은 더 많은 전류를 끌어오는 것이 아니라 일반 규제 기관을 처벌하는 방식으로 전류를 끌어온다는 것입니다. 모터가 시동됩니다. 압축기가 작동합니다. 용접 장비 아크. 이러한 각 이벤트는 전압을 급강하하거나 급상승시키며 때로는 격렬하게 발생시킵니다. 소형 레귤레이터는 트립되거나 과열되거나 단순히 충분히 빠르게 반응하지 못할 수 있습니다.

고전력 레귤레이터는 부하가 무엇이든 관계없이 이러한 충격을 흡수하고 출력을 안정적으로 유지하도록 설계되었습니다.

어떻게DBW 서보 전압 안정기공장— 보상 원칙

가장 일반적인 고전력 단상 설계 중 하나인 DBW 시리즈는 보상 유형 조절을 사용합니다.

영리한 배치네요. 장치 내부에는 두 가지 주요 구성 요소가 있습니다.

보상 변압기 - 주 전력선과 직렬로 연결됨

보상 전압을 조정하는 접촉 전압 조정기

제어 회로는 출력 전압을 지속적으로 모니터링합니다. 편차가 감지되면(예: 대형 모터가 방금 시동되어 입력 전압이 떨어지는 경우) 서보 모터에 신호를 보냅니다. 모터는 접점 조절기의 권선을 따라 카본 브러시를 움직입니다. 이는 보상 변압기의 1차 권선으로 들어가는 전압을 변경합니다. 그런 다음 보상 변압기는 메인 라인의 전압을 더하거나 빼서 출력을 원래 있어야 할 위치로 정확하게 되돌립니다.

이 모든 작업은 일반적으로 10% 입력 전압 변경에 대해 1.5초 이내에 자동으로 지속적으로 빠르게 발생합니다.

이 디자인의 장점은 전원 흐름을 방해하지 않는다는 것입니다. 켜지고 꺼지지 않습니다. 전압을 위아래로 타고 이동하면서 수정합니다.

좋은 제품을 차별화하는 요소

1. 파형을 어지럽히지 않는다

일부 조정기는 전압을 교정할 때 AC 파형을 왜곡합니다. 이건 그렇지 않습니다. 나오는 것은 들어간 것과 동일합니다. 단지 더 안정적입니다. 의료 영상 장비, 실험실 기기, 정밀 기계의 경우 이는 협상할 수 없습니다.

2. 효율적이다

최대 부하 시 효율성은 95% 이상입니다. 50kVA 이상에서는 약 98%로 훨씬 더 좋습니다. 이는 장치 수명 동안 열이 적고, 전기 낭비가 적으며, 운영 비용이 낮다는 것을 의미합니다.

3. 과부하를 처리합니다.

DBW 시리즈는 1분 동안 정격 전류의 200%를 사용할 수 있습니다. 이는 압축기가 가동되거나 생산 라인이 가동될 때 필요한 마진입니다.

4. 자체 보호 및 장비 보호

표준 보호에는 과전압, 저전압, 과전류, 단락 및 위상 손실이 포함됩니다. 일부 모델은 수동/자동 전환, 바이패스 모드, 정전 후 자동 재시작 기능도 제공합니다. 문제가 발생하면 장비에 결함이 도달하도록 두지 않고 레귤레이터가 안전하게 종료됩니다.

5. 지속적으로 실행됩니다.

이는 간헐적으로 사용되는 장치가 아닙니다. 최소한의 유지 관리만으로 1년 365일 24시간 운영되도록 설계되었습니다.

찾을 수 있는 곳DBW 서보 전압 조정기

응용 프로그램 목록은 광범위하며 계속 늘어나고 있습니다.

산업 제조 - CNC 기계, 머시닝 센터, 생산 라인, 금속 가공 장비

의료 시설 — CT 스캐너, MRI 기계, X선 시스템, 실험실 분석기

상업용 건물 - 엘리베이터, 중앙 에어컨, 대형 프린터, 조명 시스템

통신 — 기지국, 데이터 센터, 통신 장비

연구 및 테스트 — 실험실, 테스트 장비, 교정 장비

농업 및 운송 — 관개 시스템, 철도 신호, 공항 지상 지원

간단히 말해서, 단상 전력은 깨끗하고 안정적이며 심각한 전류를 처리할 수 있어야 하는 모든 곳에서 가능합니다.

올바른 크기 선택

고전력 조정기를 선택하는 것은 복잡하지 않지만 약간의 생각이 필요합니다.

1단계 - 부하 합산

연결될 모든 것을 나열하십시오. 모터와 압축기는 작동할 때보다 시동할 때 더 많은 전력을 소모하며 때로는 3~5배 더 많은 전력을 소모합니다. 실행 전류만을 기준으로 크기를 결정하지 마십시오.

2단계 - 안전 마진 적용

업계 관행은 전체 금액에 20~30%를 추가하는 것입니다. 여기에는 향후 확장과 예상치 못한 과부하가 포함됩니다.

3단계 - 그리드 확인

표준 DBW 장치는 176V~264V의 입력을 허용합니다. 사이트가 정기적으로 해당 범위를 벗어나는 경우 더 넓은 입력 버전을 지정하세요.

4단계 - 환경 고려

이 장치는 주변 온도가 10°C ~ +40°C이고 상대 습도가 90% 미만인 실내 설치용으로 설계되었습니다. 사이트가 먼지가 많거나 습하거나 환기가 잘 되지 않는 경우 이를 고려하세요.

최종 생각

DBW 서보 전압 안정기는 화려하지 않습니다. 터치스크린이나 모바일 앱이 없습니다. 헤드라인을 장식하지 않습니다.

그러나 이는 필수적인 작업을 수행합니다. 즉, 그리드가 실행할 수 없을 때 큰 부하를 계속 실행합니다.

전압 관련 가동 중지 시간을 감당할 수 없는 공장, 병원 및 상업용 건물의 경우 조정기는 선택 사항이 아니라 인프라입니다. 이는 신뢰할 수 없는 그리드와 고가의 장비 사이에 위치하여 조용하고 지속적으로 한 가지 작업을 수행합니다. 즉, 전압이 있어야 할 곳에 유지되도록 합니다.

큰 짐에는 큰 보호가 필요합니다. 이것이 바로 이것입니다.
