DG 절연 변압기란 무엇이며 왜 중요한가요?

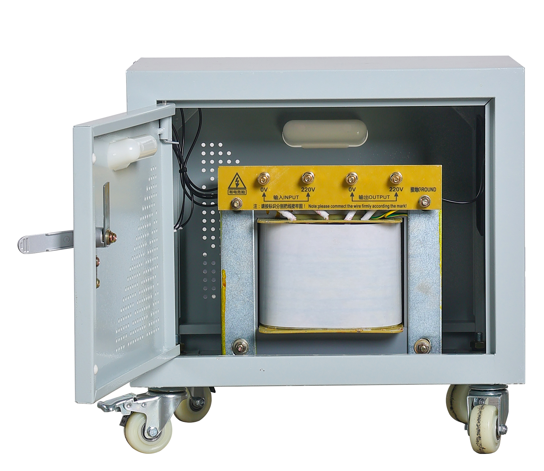

DG 절연 변압기는 민감한 장비, 의료 기기, 실험실 기기 및 산업 제어 시스템에 깨끗하고 절연되며 안전한 전력을 제공하도록 설계된 단상 건식 절연 변압기입니다.

핵심 기능은 간단하지만 필수적입니다. 즉, 직접적인 전기 연결 없이 1차 측에서 2차 측으로 전력을 전달합니다. 전력은 전선을 통해서가 아니라 자기장을 통해 이동합니다.

그게 왜 중요해요?

직접적인 전기 연결은 단순한 전력 이상의 것을 전달하기 때문입니다. 소음, 서지, 고조파 및 접지 결함이 발생합니다. 표준 전원 공급 장치는 이러한 문제를 장비에 직접 전달합니다. 절연 변압기가 이를 차단합니다.

DG 변압기는 유틸리티 공급 장치와 민감한 부하 사이에 위치합니다. 이는 그리드에서 부하를 분리하고, 고주파 노이즈를 필터링하고, 접지 루프를 차단하고, 깨끗하고 안전하며 안정적인 전원을 제공합니다.

간단히 말해서, 장비는 그리드의 쓰레기가 아닌 필요한 전력만 볼 수 있습니다.

어떻게DG 절연 변압기공장

원리는 전자기 유도이지만 절연을 위해 설계되었습니다.

1단계 - 입력

1차 권선은 AC 공급 장치(일반적으로 220V 또는 110V 단상)에 연결됩니다.

2단계 - 자기 결합

1차와 2차 사이에는 직접적인 전기 연결이 없습니다. 전력은 코어의 자기장을 통해 전달됩니다.

3단계 - 출력

2차 권선은 입력 전압과 동일한 출력 전압(1:1)을 생성하거나 애플리케이션에서 필요한 경우 승압/감소합니다.

4단계 - 격리

직접적인 전기 경로가 없기 때문에 부하가 그리드로부터 완전히 격리됩니다. 이는 다음을 차단합니다.

공통 모드 잡음

접지 루프

누설 전류

서지 및 과도 현상

5단계 - 정전기 차폐(선택 사항)

더 깨끗한 전력이 필요한 애플리케이션의 경우 DG는 1차 권선과 2차 권선 사이에 정전기 구리 차폐를 사용하여 구축하고 접지하여 고주파 잡음을 부하에서 멀리할 수 있습니다.

그 결과 민감한 장비를 위한 깨끗하고 절연된 안전한 전원이 탄생했습니다.

일반적인 유형DG 절연 변압기

DG 변압기는 다양한 애플리케이션에 맞게 여러 구성으로 제공됩니다.

5단계 - 인클로저 유형 선택

개방형 프레임 - 기존 패널 내부에 장착

밀폐형(IP20) — 표준 금속 인클로저

IP54 — 방진 및 방적(산업 환경용)

6단계 - 절연 등급 확인

연속 사용 용도의 경우 클래스 F(155°C) 또는 클래스 H(180°C) 절연을 지정하십시오.

7단계 - 테스트 보고서 요청

평판이 좋은 공급업체는 다음을 제공해야 합니다.

절연 저항 테스트(500V DC에서 ≥100MΩ)

절연 내력 테스트(1분 동안 ≥2000V AC)

부하 손실 측정 없음

누설 전류 측정(의료 기기용)

전압 조정 테스트

최종 생각

DG 절연 변압기는 전력 시스템에서 가장 비싼 구성 요소가 아닙니다. 하지만 민감한 장비를 보호하기 위해서는 가장 중요한 것일 수도 있습니다.

백그라운드에서 조용히 작동하여 나쁜 전원을 끄고 좋은 전원을 켜는 일을 잘 수행합니다. 조명도 없고, 디스플레이도 없고, 소프트웨어 업데이트도 없습니다. 해마다 깨끗하고 안정적인 격리를 제공합니다.

민감한 전자 장치를 실행하거나, 환자 연결 장치를 보호하거나, 접지 루프, 소음, 드리프트 등 알 수 없는 장비 문제를 해결하는 경우 DG 변압기는 설치할 수 있는 가장 효과적인 솔루션 중 하나입니다.

민감한 장비에 청정 전력은 선택 사항이 아닙니다. 안정적인 운영의 기초입니다.
