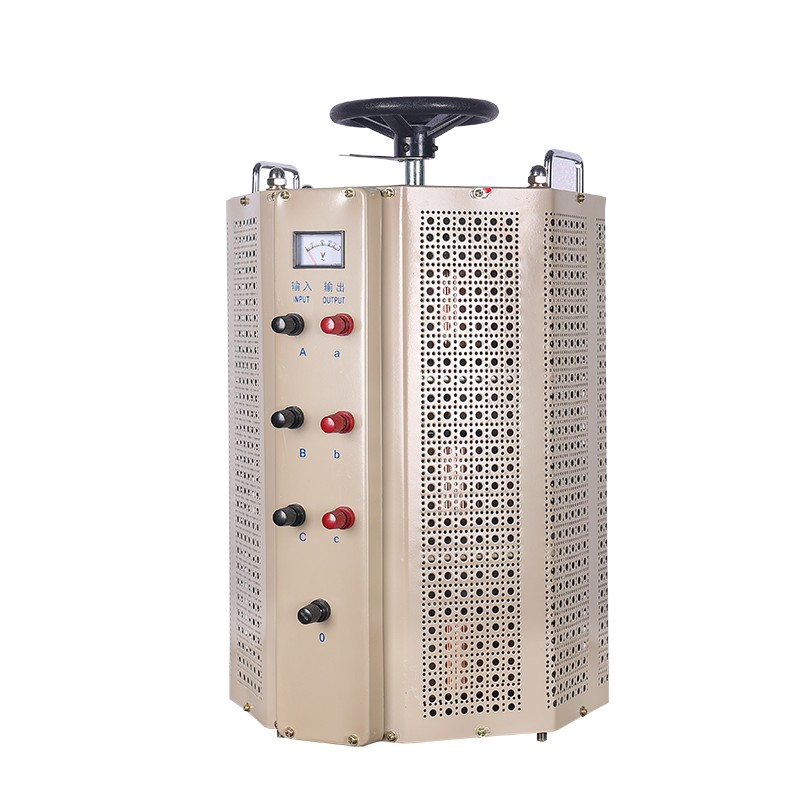

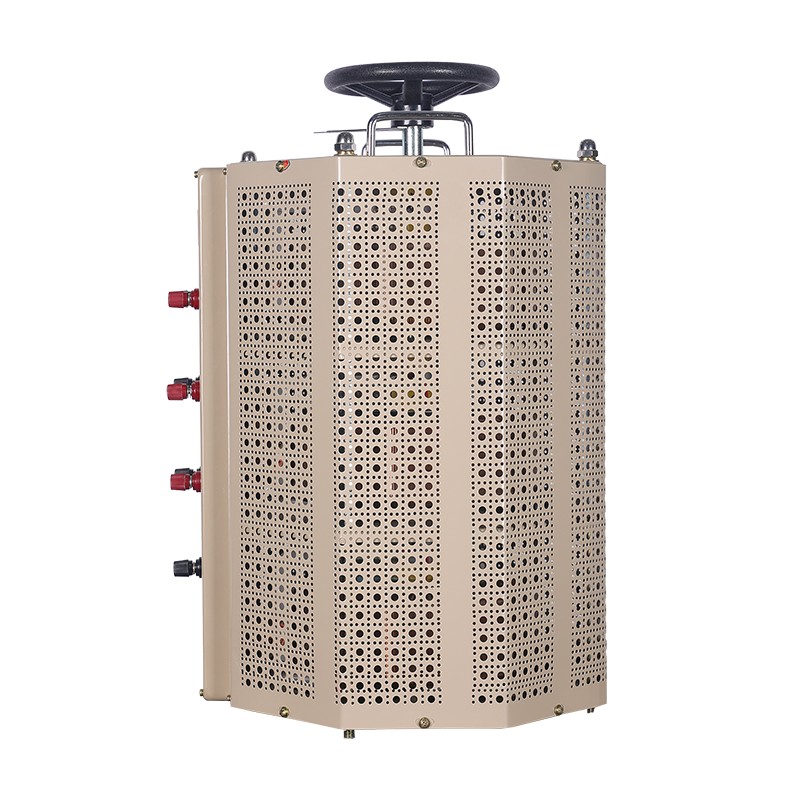

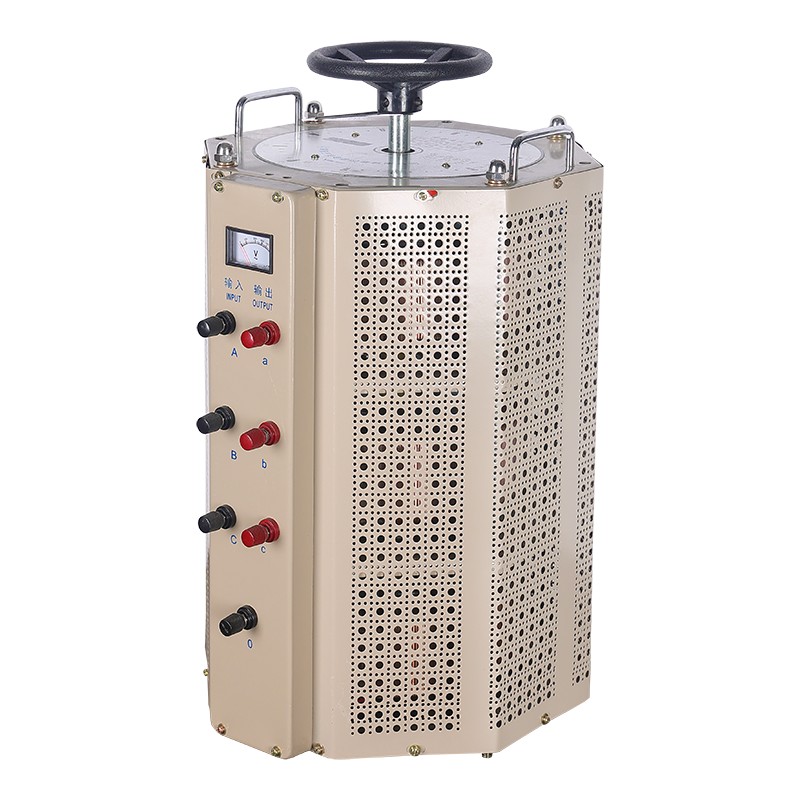

TSGC2 접촉식 전압 조정기

전문 제조업체 및 공급업체인 Yibaling의 TSGC2 접점형 전압 조정기는 자가 결합 전압 조정 변압기로, 파형 왜곡이 없고, 크기가 작고, 가벼우며, 고효율, 쉬운 작동 및 장기적인 신뢰성을 특징으로 합니다.
화학 공학, 야금, 계측, 기계 및 전기 제조, 경공업 제조, 과학 실험 등의 산업에 널리 적용하여 고전압, 온도 제어, 속도 조절, 조명 제어, 전력 제어 등의 목적을 달성할 수 있습니다. 그리고 이상적인 AC 전압 조절 전원 공급 장치입니다.

핵심 소재

TSGC2 접점형 조정기의 핵심 재료 조합(특수 흑연 브러시, 미세하게 연마 및 코팅된 구리 링, 냉간 압연 실리콘 강판)은 고전적인 수동 전압 조정 아키텍처의 세 가지 물리적 기둥을 구성합니다. 각 소재의 선택은 핵심 성능의 실현과 직접적으로 일치합니다.

1. 자기회로 기초 : 냉간압연 실리콘 강판 코어

이것은 일반적인 규소강판이 아닙니다. 손실값(W/kg)이 명확하고 투자율이 높은 고품질 냉연연향 규소강판(예: 30Q130 시리즈)입니다. 링 형태로 스탬핑된 후 계단식으로 적층되어 낮은 자기 저항과 낮은 와전류 손실 효율적인 폐쇄 자기 회로를 형성합니다. 이를 통해 조정 프로세스 중에 코어 자체의 무부하 손실과 발열이 낮은 수준으로 제어되어 전체 장치에 대해 고효율 및 조용한 에너지 변환 기반을 제공합니다.

2. 전도성 및 슬라이딩 코어: 미세하게 연마 및 코팅된 구리 링 및 특수 흑연 브러시

이는 원활하고 안정적이며 저손실 전압 조정을 달성하기 위한 핵심 마찰 쌍입니다.
구리 링: 와인딩의 노출된 부분을 단순히 광택처리한 것이 아닌 슬라이딩 트랙으로 제작하였습니다. 거울과 같은 표면 마감(Ra 값은 일반적으로 0.8μm 이하)을 달성하려면 정밀한 선삭 및 연마를 거쳐 은도금 또는 두꺼운 주석 처리를 거쳐야 합니다. 코팅은 접촉 저항을 줄이고 산화를 억제할 뿐만 아니라 부드러운 특성이 브러시와 더 잘 어울리므로 거의 무단계, 낮은 스파크 전압 조절을 달성합니다.
특수 흑연 브러쉬: 일반 카본브러쉬가 아닌 고순도 흑연을 베이스로 구리분말이나 은분말을 함침시킨 복합금속 흑연소재입니다. 이 공식은 우수한 자기 윤활성(마찰 및 마모 감소), 높은 전도성(접촉 압력 강하 및 열 손실 감소) 및 안정적인 마찰 계수를 보장합니다. 경도와 탄성은 구리 링의 긁힘을 방지하면서 접촉 압력을 보장하도록 특별히 설계되었습니다.

3. 구조, 도체, 절연의 시너지 효과

권선 도체: 순도 99.95% 이상의 전해동 에나멜선을 사용하여 낮은 저항과 높은 통전 용량을 보장합니다.
기계적 지원: 두께가 1.5mm 이상인 Q235 냉간 압연 강판을 사용하고 접어서 프레임에 용접하여 안정적인 기계적 지지력과 권선 위치를 제공합니다.
단열 시스템: 권선층과 접지 사이의 안정적인 절연을 위해 폴리에스터 필름(PET), 옥수수 속대 종이 또는 DMD 절연지를 사용하고 전기 안전을 보장하기 위해 일반적으로 B 레벨(130°C) 이상의 절연 등급을 사용합니다. 요약하자면, TSGC2 접점형 조정기의 고전적인 설계는 본질적으로 효율적인 자기 회로(실리콘 강판), 이상적인 슬라이딩 접점(코팅 구리 링 + 복합 흑연 브러시) 및 정밀한 가공을 통해 안정적인 절연 구조를 통합하는 것입니다. 이 재료 조합은 비용, 신뢰성 및 성능 간의 탁월한 균형을 달성하여 실험실, 산업 제어 및 수동 미세 전압 조절이 필요한 상황에서 지속적인 솔루션을 제공합니다. 전압 조정 느낌의 부드러움, 출력 안정성 및 서비스 수명은 핵심 재료의 등급 및 가공 정확도와 가공에 의해 직접적으로 결정됩니다.

TSGC2 접촉형 전압 조정기의 기능

TSGC2 접촉형 전압 조정기는 순수 전자기 및 기계적 원리를 기반으로 한 수동 전압 조정 장치입니다. 그만큼핵심 기능지속적이고 원활하며 선형적으로 조정 가능하고 직관적으로 제어 가능한 AC 전원 공급 장치를 제공하는 것입니다.

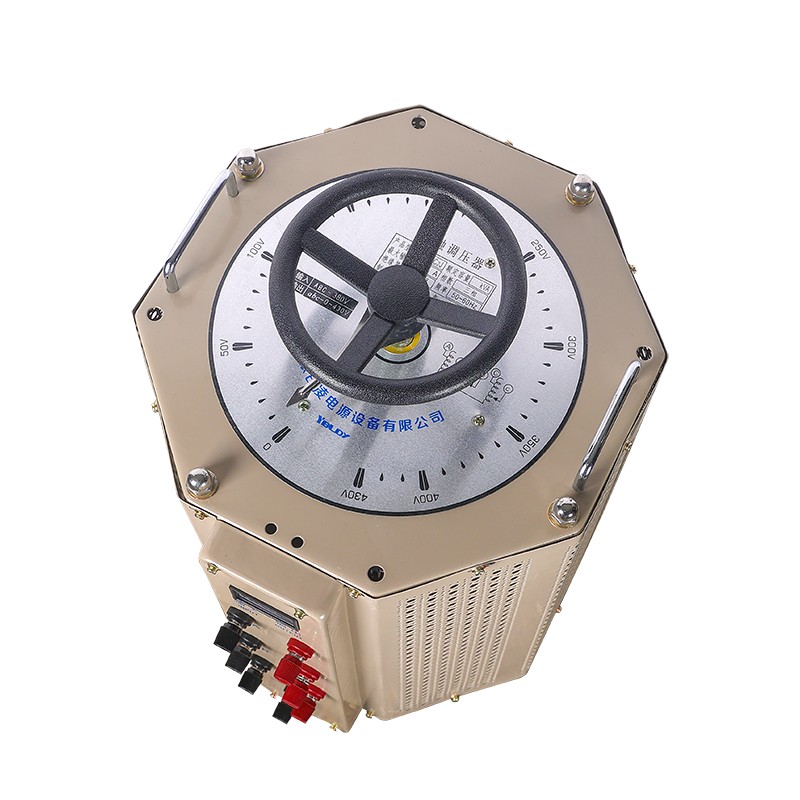

핸드휠을 회전시켜 미세하게 연마되고 도금된 링 모양의 구리 권선에서 미끄러지도록 특수 흑연 브러시를 구동함으로써 이 전압 조정기는 0V에서 정격 값(예: 0-250V 또는 0-430V)까지 무단 전압 조정을 달성할 수 있으며 동축으로 연결된 기계식 눈금 다이얼을 통해 직관적인 표시를 제공하여 작업자가 미세한 전압 조정을 할 수 있도록 합니다.
순수 물리적 전도성 구조(구리 권선 + 브러시)로 인해 강력한 순간 과부하 용량을 가지며 순수하고 왜곡 없는 사인파를 출력할 수 있습니다.
그만큼전형적인 응용TSGC2 접촉식 전압 조정기는 실험실, 작업장 또는 생산 라인에서 수동으로 조정 가능한 전원 공급 장치로 장비 디버깅, 부하 테스트, 위상 모터 시동 또는 시연 교육에 사용됩니다.
그러나 이 제품은 자동 전압 안정기가 아니라는 점을 분명히 명시해야 합니다. 즉, 입력 전압이나 부하가 변경되면 출력 전압이 변동하므로 재조정을 위해 수동 개입이 필요합니다.
동시에 TSGC2 접촉식 전압 조정기는 일반적으로 전자 보호 기능이 없으며 브러시는 마모 부품이므로 정기적인 유지 관리가 필요합니다.
따라서 TSGC2 접촉식 전압 조정기의 본질은 자동 전압 안정화가 필요한 시스템에 사용되기보다는 수동으로 정밀한 전압 제어가 필요하거나 충격 부하를 견뎌야 하는 상황에 적합한 신뢰성 있고 내구성이 있으며 비용 효율적인 수동 전압 설정 도구입니다.
