DDG 가열 변압기란 무엇이며 왜 중요한가요?

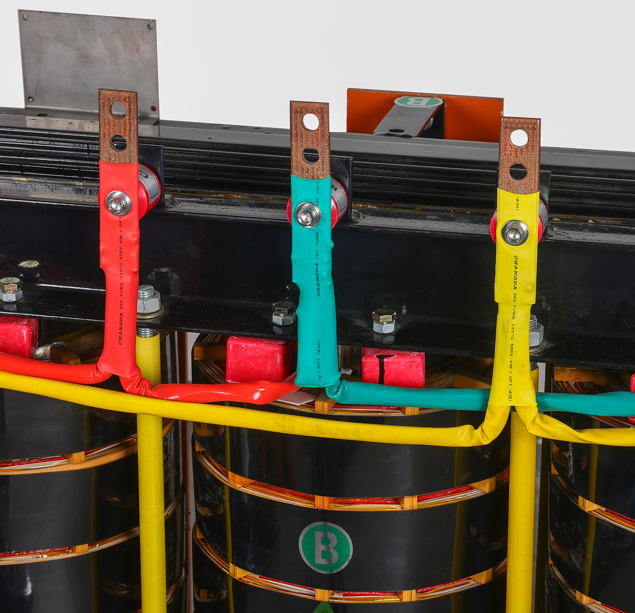

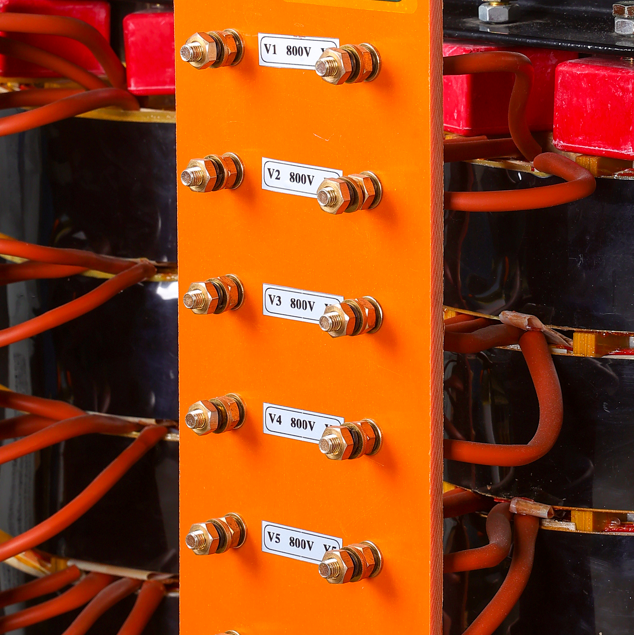

A DDG 가열 변압기산업용 난방 애플리케이션용으로 설계된 특수 저전압, 고전류 건식 변압기입니다.

일반 장비의 전압을 높이거나 낮추는 표준 전력 변압기와 달리 DDG 변압기는 일반적인 라인 전압(일반적으로 380V 또는 220V)을 가져와 이를 매우 낮은 전압(종종 수십 볼트)으로 변환하는 동시에 막대한 전류, 때로는 수천 암페어를 제공합니다.

그게 왜 중요해요?

용융, 어닐링, 단조, 석영관 가열, 저항 가열 등 많은 산업 가열 공정에서 효율적이고 안전하게 열을 생성하려면 낮은 전압과 높은 전류가 필요하기 때문입니다.

표준 전원 공급 장치는 그러한 종류의 출력을 생성할 수 없습니다. DDG 변압기는 이 작업을 위한 전용 도구입니다.

간단히 말해서, 전기가 필요한 곳과 방법에 따라 집중된 열로 변환됩니다.

어떻게DDG 가열 변압기 작동

작동 원리는 모든 변압기(전자기 유도)와 동일하지만 설계 우선순위는 다릅니다.

1단계 - 입력

1차 권선은 표준 AC 전원(보통 50/60Hz에서 380V 또는 220V)에 연결됩니다.

2단계 - 물러나세요

2차 권선은 1차 권선보다 권선 수가 훨씬 적습니다. 이는 출력 전압을 10V, 20V, 40V 또는 60V로 극적으로 낮추는 동시에 전류를 비례적으로 증가시킵니다.

3단계 - 고전류 출력

전력이 보존되므로(손실 무시), 전압을 10:1 낮추면 사용 가능한 전류가 10:1 증가합니다. 40V 보조는 수백 또는 수천 암페어를 전달할 수 있습니다.

4단계 – 발열체에 연결

저전압, 고전류 출력은 흑연 막대, 몰리브덴 전극, 저항선 또는 석영 튜브와 같은 가열 요소에 직접 연결됩니다. 높은 전류로 인해 요소가 빠르고 강렬하게 가열됩니다.

5단계 – 전력 조절기로 제어

대부분의 설치에서 DDG 변압기는 사이리스터 전력 조정기(SCR)와 쌍을 이룹니다. 레귤레이터는 변압기의 입력 전력을 조정하여 출력 전류와 그에 따른 가열 온도를 정밀하게 제어할 수 있습니다.

그 결과, 산업 공정을 위한 깨끗하고 제어 가능한 고강도 열이 탄생했습니다.

DDG 가열 변압기의 일반적인 유형

DDG 변압기는 모든 용도에 맞는 단일 크기가 아닙니다. 일반적으로 특정 애플리케이션용으로 제작됩니다.

대부분의 장치는 주문에 따라 제작되며 기성품으로 판매되지 않습니다. 전압, 전류, 냉각 방식, 물리적 크기 등이 모두 고객의 가열 공정에 맞춰집니다.

왜DDG 가열 변압기문제

중공업은 그들 없이는 운영될 수 없습니다. 이유는 다음과 같습니다.

1. 집중된 열을 안전하게 생산합니다.

낮은 전압은 고온 환경에서 아크 발생, 파손 또는 우발적인 감전 위험이 적다는 것을 의미합니다. 1차와 2차 간의 절연은 업스트림 전력 시스템도 보호합니다.

2. 지속적인 고하중을 위해 설계되었습니다.

산업용 난방은 간헐적이지 않습니다. 용광로는 며칠 또는 몇 주 동안 작동될 수 있습니다. DDG 변압기는 해당 듀티 사이클을 처리할 수 있는 대형 구리 권선, 견고한 코어 및 강력한 냉각 기능으로 제작되었습니다.

3. 고조파와 왜곡을 허용합니다.

변압기의 출력을 제어하는 ​​사이리스터 조정기는 고조파 전류를 생성합니다. DDG 변압기는 민감한 전자 장치와 달리 고장 없이 뜨겁고 소음이 발생하도록 설계되었습니다.

4. 현장 수리가 가능합니다.

무언가가 실패하면(그리고 결국 실패하게 될 경우) 디자인은 간단합니다. 구리 권선은 다시 감을 수 있습니다. 터미널을 교체할 수 있습니다. 냉각팬을 교체할 수 있습니다. 중공업에서는 초기 비용보다 수리 가능성이 더 중요합니다.

5. 효율성이 매우 높다

정격 부하 근처에서 작동하도록 잘 설계된 DDG 변압기는 95-98%의 효율을 달성할 수 있습니다. 어쨌든 손실은 가열 과정에 영향을 미칩니다. 그러나 손실이 낮을수록 운영 비용이 낮아지고 업스트림 차단기와 케이블에 대한 부담이 줄어듭니다.

DDG 변압기가 없으면 전기로, 수정 재배기 및 산업용 히터는 비실용적이거나 안전하지 않거나 불가능할 정도로 비효율적입니다.

5. 올바른 DDG 가열 변압기 선택

가열 변압기를 선택하는 것은 표준 배전 장치를 선택하는 것과 다릅니다. 잘못하면 용광로의 온도가 올라가지 않거나 차단기가 계속 작동하게 됩니다.

1단계 - 난방 부하 정의

무엇을 가열하고 있나요? 석묵? 금속? 석영? 유리? 각 재료는 온도 변화에 따라 서로 다른 저항 특성을 갖습니다. 실온이 아닌 작동 온도에서 부하 저항을 일치시키려면 변압기의 2차 전압이 필요합니다.

2단계 - 2차 전압 및 전류 계산

옴의 법칙과 목표 전력(kW)을 사용합니다.

전력(kW) = 전압 × 전류 ¼ 1,000

예: 해당 요소에는 100kW의 가열 전력이 필요합니다.

2차 전압 = 50V이면 전류 = 100,000W ¼ 50V = 2,000A입니다.

2차 전압 = 20V이면 전류 = 100,000W ¼ 20V = 5,000A입니다.

더 낮은 전압 = 더 높은 전류 = 더 두꺼운 케이블, 더 무거운 버스바 및 연결 저항에 더 많은 주의를 기울입니다.

3단계 - 냉각 방법 선택

4단계 - 1차 전압 확인

표준: 380V, 400V, 415V, 460V. 일부 장치는 220V 단상용으로 제작되었지만 가열에는 3상이 훨씬 더 일반적입니다.

5단계 - 규제 및 통제 지정

대부분의 DDG 변압기는 1차 측에 있는 사이리스터 전력 조정기(SCR 스택)와 쌍을 이룹니다. 레귤레이터는 전압을 조절하여 온도를 제어합니다.

결정하다:

개방 루프(수동 조정) 또는 폐쇄 루프(열전대 피드백 + PID)?

아날로그 제어(0-10V, 4-20mA) 또는 디지털(Modbus, Profibus)?

전류, 전압 및 전력을 로컬로 표시해야 합니까?

6단계 - 물리적 제약 확인

사용 가능한 바닥 면적

리프팅 포인트 및 무게

케이블 진입방향(상,하,측면)

주변 온도(뜨거운 환경은 정격 감소 또는 더 큰 냉각을 의미함)

최종 생각

DDG 가열 변압기는 "매력적인" 장비가 아닙니다. 무선으로 통신하거나 자가 진단하거나 멋진 그래프를 생성하지 않습니다.

그러나 결정 성장 용광로가 매일, 매주 30볼트에서 4,000암페어를 필요로 한다면 다른 어떤 것도 그 일을 할 수 없습니다.

그것은 일꾼이다. 무겁고 뜨겁고 시끄럽지만 올바르게 제작하면 완전히 안정적입니다.

진공로, 크리스탈 풀러, 석영 히터, 염욕 또는 저항 어닐링 라인과 같은 산업용 난방 시스템을 설계, 업그레이드 또는 유지 관리하는 경우 DDG 변압기가 그 중심에 있습니다.

변압기를 올바르게 설치하면 다운스트림의 모든 것이 제대로 작동합니다.
