DDG 가열 변압기

Zhejiang Yibaling Power Equipment Co., Ltd.는 수년 동안 DDG 가열 변압기를 생산해 온 중국 공장으로서 고객에게 고품질 변압기와 포괄적인 애프터 서비스를 제공하기 위해 최선을 다하고 있습니다. 당사의 제품은 이러한 장점으로 인해 대부분의 동남아시아 지역을 포괄하고 있습니다. 우리는 고객과 협력하여 새로운 미래를 함께 창조해 나가기를 기대합니다.

문의 보내기

제품 설명

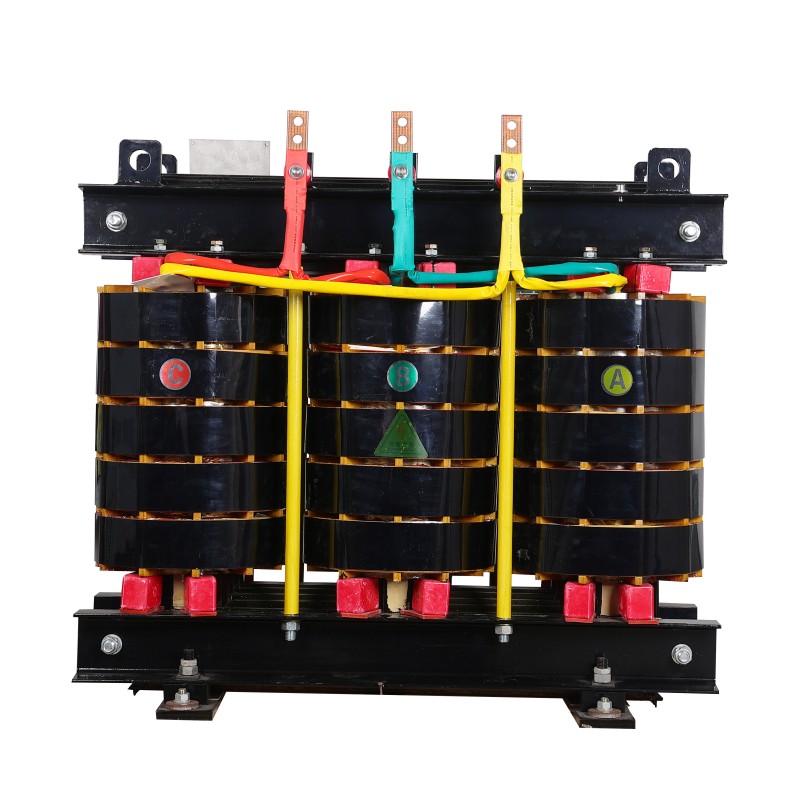

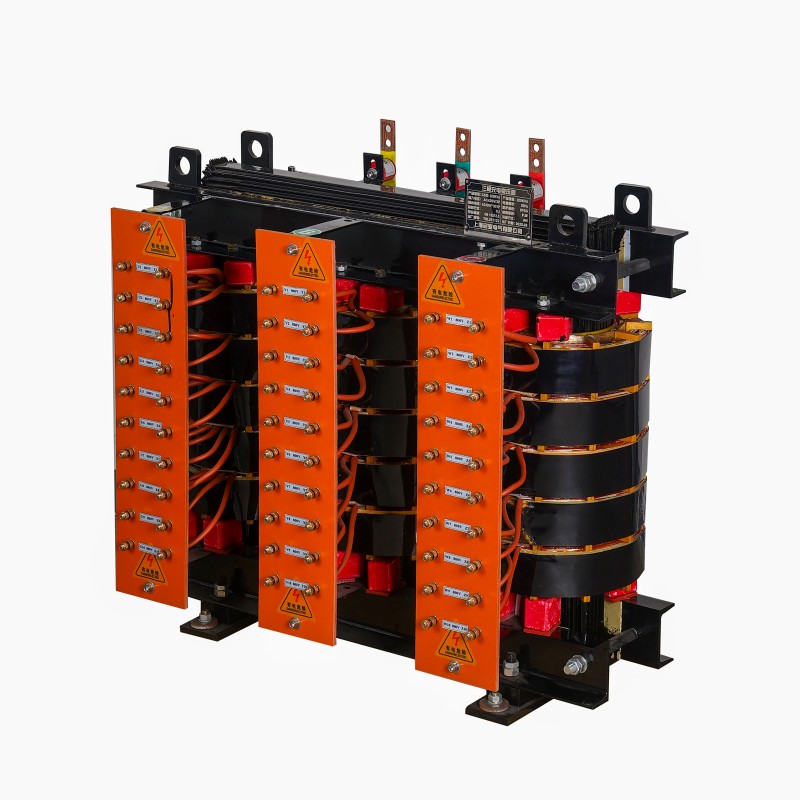

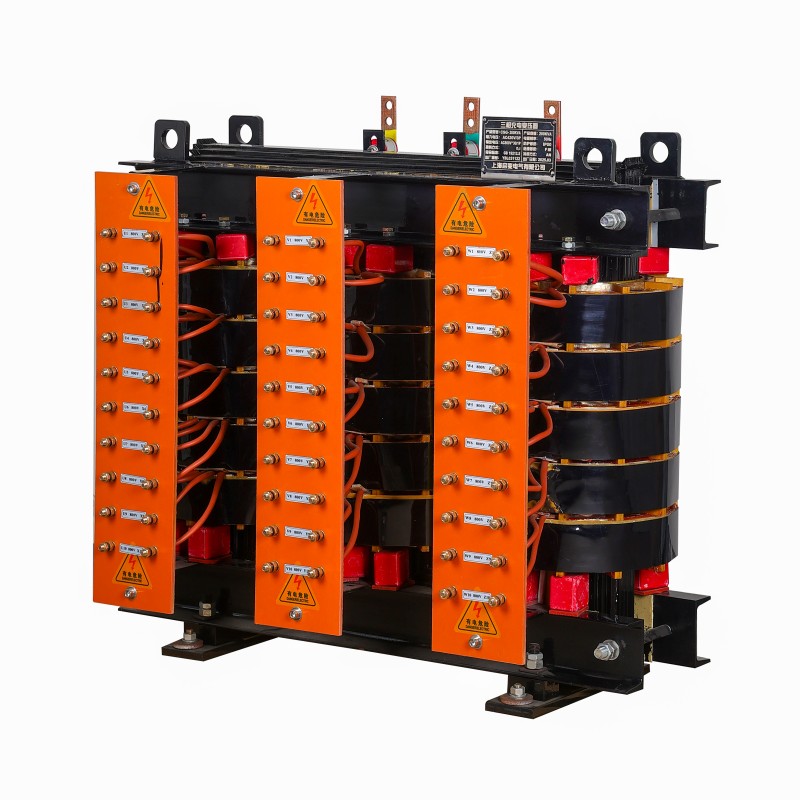

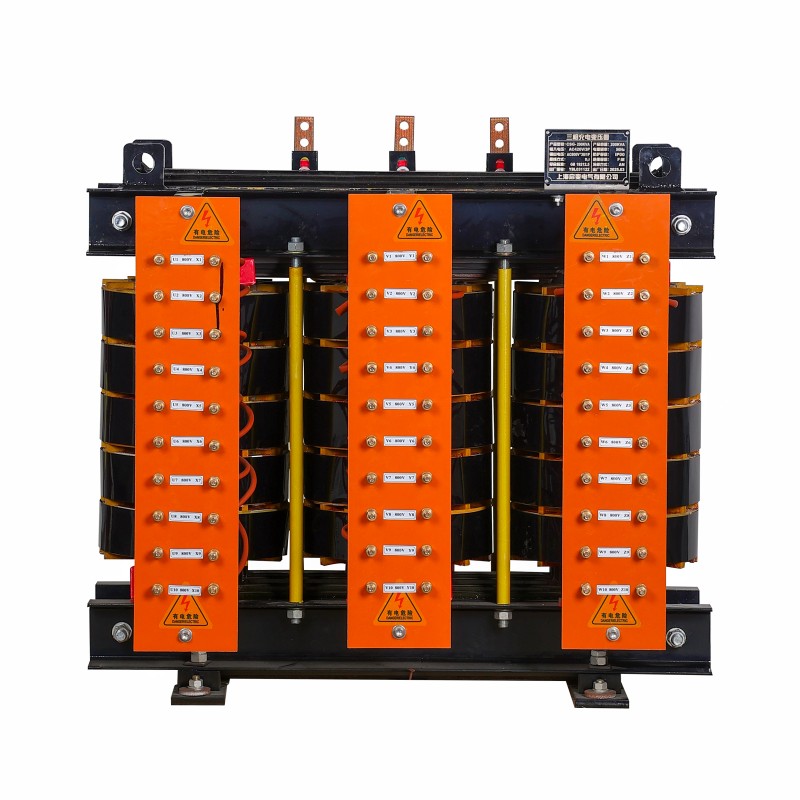

DDG 가열 변압기는 Zhejiang Yibaling Power Equipment Co., Ltd.에서 생산하는 신제품 중 하나입니다. 산업용 저항 가열, 유도 가열 보조 및 고전력 시나리오에서 금속 용해를 위해 특별히 설계된 특수 건식, 저전압, 고전류 변압기입니다.

주로 변류기, 차단기, 접촉기, 열동 계전기, 스위치 등의 전원으로 온도 상승 시험, 보호 특성 시험, 연속 부하 시험, 전기적 매개 변수 측정 시험에 사용됩니다.

DDG 가열 변압기는 극도로 강화된 전자기 및 구조 설계를 채택합니다.

코어는 높은 자속 밀도를 견딜 수 있도록 초고 투자율 실리콘 강판으로 만들어졌습니다.

저전압 권선은 일반적으로 권선을 위해 단단한 구리 막대, 두꺼운 구리판 또는 병렬로 연결된 여러 개의 거대한 구리 튜브를 사용하여 매우 낮은 임피던스와 큰 전류 운반 용량을 보장하고 수냉식 파이프 또는 강제 공기 냉각을 통해 직접 열을 방출합니다.

단열 시스템은 내열성이 가장 높은 재료(H등급, C등급 등)를 사용하고, 난방 장비 주변의 고온 복사 환경을 견딜 수 있도록 특수 기술로 가공됩니다.

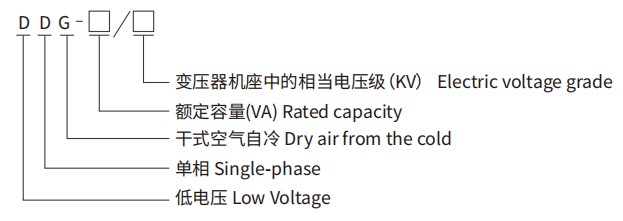

모델 번호 및 의미

기술적 특징

기능 차원	콘크리트 기술 및 디자인	실현된 목표와 가치
핵심 디자인	초고자속 밀도 작동: 매우 고급(예: 27ZH100) 또는 더 나은 방향의 실리콘 강판을 사용하여 포화에 가까운 높은 자속 밀도에서 작동할 수 있도록 설계하여 코어 부피와 비용을 최소화합니다. 낮은 누설 자속 및 낮은 단락 임피던스 설계: 권선은 동심 방식으로 배열되어 누설 자속을 크게 줄이고 단락 임피던스(Uk%)를 매우 낮은 수준(일반적으로 <5%, 심지어 1~2% 정도).	제한된 부피 내에서 매우 높은 전력을 전송하여 전력 밀도를 최대화합니다. 출력 전압은 안정적이며 부하 변동 시 전압 강하가 작습니다.
고전류 권선	도체 형태: 저전압 측(고전류 측)에서는 전통적인 와이어 권선을 사용하지 않습니다. 대신 단단한 구리 막대, 두꺼운 구리판을 함께 용접하거나 여러 개의 큰 단면 구리 튜브를 병렬로 연결하여 형성합니다. 구리 튜브는 수냉 채널 역할도 합니다. 전류 밀도 및 열 관리: 허용 전류 밀도는 기존 변압기보다 훨씬 높습니다. 열은 외부 강제 냉각 시스템에 의해 방출됩니다.	전류 운반 용량은 수만 암페어 수준에 도달합니다. 전도 손실이 최소화됩니다. 구조와 냉각 시스템이 통합되어 있습니다.
단열 시스템	고온 저항 절연: C 등급(220℃) 또는 H 등급(180℃) 이상의 온도 저항 수준을 가진 절연 재료(예: 운모, 유리 섬유, 특수 합성 종이)를 사용해야 합니다. 강화 처리: 권선은 전체를 형성하기 위해 고온 저항 유기 실리콘 또는 에폭시 수지를 사용하여 다중 진공 압력 함침(VPI) 공정을 거칩니다.	난방 장비로 인해 발생하는 고온 복사 환경에 저항하고 열로 인한 절연체 노화 및 파손을 방지합니다.
