변전소에서 공장까지 전기는 어떻게 이동합니까? 왜 여전히 기름에 잠긴 변압기입니까?

전력계통에는 백년이 넘도록 원리가 변하지 않고 구조도 화려하지 않지만 줄곧 사용해 온 일종의 설비가 있다.

그만큼기름에 잠긴 변압기.

침지 변압기는 유행하지도, 멋지지도 않지만 모든 공장, 모든 주거 지역, 모든 배전선에서 찾아볼 수 있습니다.

I. 유침식 변압기의 역할은 정확히 무엇입니까?

간단히 말해서, 고전압 전기를 저전압 전기로 변환하거나 그 반대로 변환합니다.

발전소에서 나오는 전기는 전압이 매우 높아(수만 볼트, 심지어는 수십만 볼트) 장비에 직접 사용할 수 없습니다. 기름에 잠긴 변전소는 공장의 경우 380V, 가정의 경우 220V까지 전압을 낮춥니다.

반대 시나리오에서는 저전압을 고전압으로 변환해야 하는 상황(예: 그리드에 연결된 태양광 발전소 및 풍력 발전 단지)도 있으며 이를 수행하는 것도 유침 변압기입니다.

유침 변압기는 전압 변환이라는 한 가지 작업만 수행합니다.

100년 넘게 접근 방식을 바꾸지 않고 이 작업을 수행해 왔습니다.

II. 현 시대에도 여전히 '석유'를 사용하는 이유는 무엇일까?

어떤 사람들은 묻습니다: 건식 변압기가 더 안전하지 않습니까? 왜 아직도 침지 변압기를 사용합니까?

대답은 세 단어에 있습니다: 견딜 수 있습니다.

유침 변압기는 "후진"이 아닙니다. 신뢰성, 용량 및 비용 요구 사항이 높은 시나리오에 가장 적합한 솔루션입니다.

III. 오일 침지형 변압기 내부의 "오일"은 정확히 어떤 역할을 합니까?

연소에는 사용되지 않습니다. 단열 및 방열용으로 사용됩니다.

절연: 코일과 코어 사이, 코일과 케이싱 사이, 코일의 서로 다른 전압 레벨 사이는 아크 및 방전을 방지하기 위해 오일로 분리됩니다.

방열: 코일이 가열되면 오일이 열을 빼앗아 오일 탱크 벽으로 전달하여 공기 중으로 분산시킵니다.

이것이 바로기름에 잠긴 변압기과부하 용량이 강합니다. 오일의 열용량이 크고 단기 과부하 운전 중에 온도 상승이 건식 변압기만큼 빠르지 않습니다.

IV. 기름에 잠긴 변압기는 고장이 나기 쉽나요?

반대로, 유침 변압기는 가장 내구성이 뛰어난 전력 장비입니다.

장기간 심각한 과부하가 발생하지 않고 오랫동안 오일 없이 작동되지 않으며 낙뢰나 단락 충격을 자주 받지 않는 한, 단일 유침 변압기는 20~30년의 설계 수명을 가질 수 있습니다.

일반적인 "문제"는 실제로 몇 가지 유형에 불과합니다.

오일 레벨 저하(누출 또는 증발)

오일 열화(수분 또는 산화)

커패시터, 탭 체인저, 절연 노화

과부하로 인한 과도한 온도 상승

이러한 모든 현상은 정기점검과 오일테스트를 통해 사전에 발견하고 대처할 수 있습니다.

V. 고객이 유침식 변압기를 선택할 때 가장 자주 묻는 질문

1. 구리 또는 알루미늄?

구리는 전도성과 내열성이 좋고 수명이 길지만 가격이 비싸다.

알루미늄은 가격이 저렴하지만 동일한 용량에 비해 부피가 더 크고 발열도 약간 더 높습니다.

예산 및 현장 요구 사항에 따라 어느 것을 선택하십시오. 하지만 한 가지 주의할 점은 지속적인 고부하 또는 수출 프로젝트인 경우 구리를 사용하는 것이 좋습니다.

2. 완전히 밀봉되어 있습니까? 아니면 오일 저장소가 있습니까?

완전 밀봉: 오일이 공기와 접촉하지 않고 노화가 느리며 유지 관리가 필요 없으며 실외 사용에 적합합니다.

오일 저장소 포함: 호흡 장치가 있어 오일 레벨을 관찰할 수 있어 정기적인 검사가 필요한 시나리오에 적합합니다.

3. 손실등급(에너지효율)은 어떻게 선택하나요?

S11, S13, S20... 숫자가 클수록 손실은 낮아지지만 가격은 높아집니다.

연간 전기 절감액이 더 높은 조달 비용을 충당할 수 있는지 계산합니다. 일반적으로 S13은 2~3년 안에 차액을 회수할 수 있습니다.

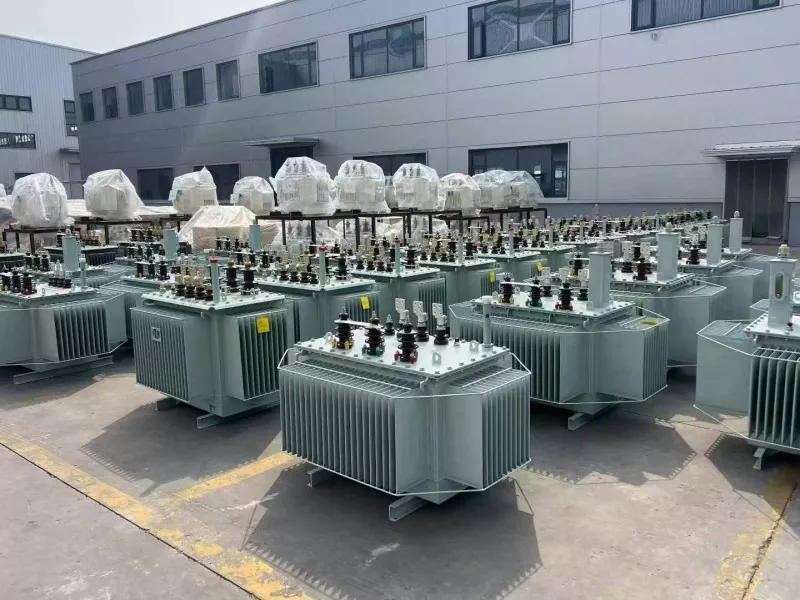

6. Yibaling의 오일 침지 변압기

우리는 생산합니다기름에 잠긴 변압기어떤 '검은 기술 경로'를 따르지 않고, 좋은 재료를 선택하고, 좋은 프로세스를 제어하고, 철저한 테스트를 수행합니다.

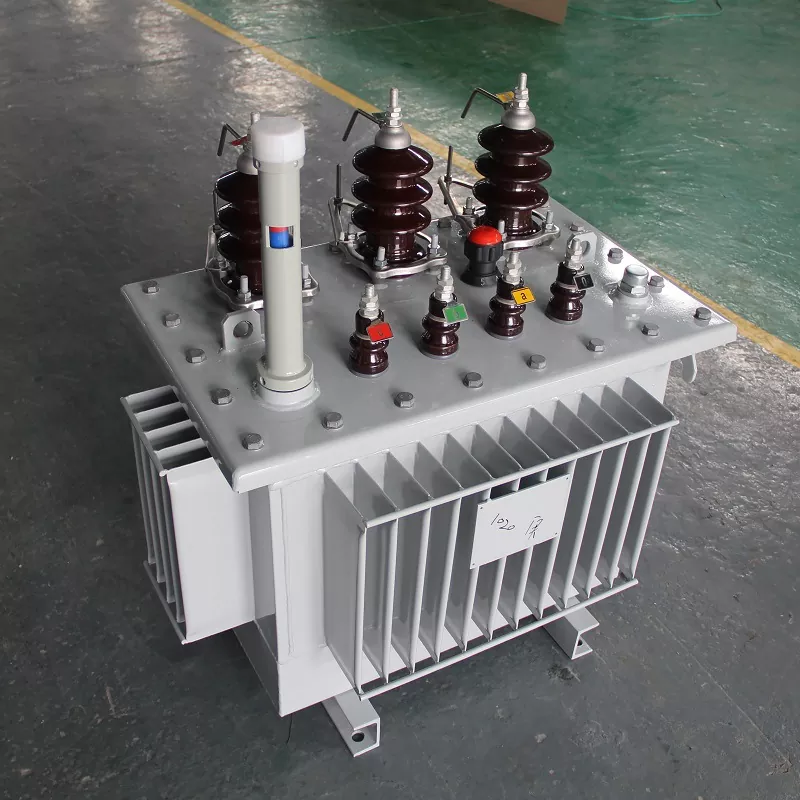

코어: 고투자율 냉간 압연 방향성 실리콘 강판, 완전 엇갈린 심 적층, 낮은 무부하 손실

권선: 순수 구리(표준) 또는 고순도 알루미늄(필요에 따라), 엄격한 층간 절연, 강력한 단락 방지 기능

절연 오일: 공장 출고 전에 전압 내구성, 수분 함량 및 유전 손실에 대해 완벽하게 테스트된 고품질 변압기 오일입니다. 연료탱크 : 파형시트 또는 시트형 라디에이터, 완전밀폐용접, 누수방지, 부식방지, 이슬방지

공장 테스트: 비율 변화, DC 저항, 절연 저항, 무부하 손실, 부하 손실, 전력 주파수 내전압... 각 장치는 샘플링 검사 없이 테스트됩니다. 적용 대상:

공장 배전, 커뮤니티 변전소

광업, 화학, 제지, 섬유 산업

태양광 발전, 풍력 전력망 연결

수출지원, 해외원조사업

용량: 30kVA - 3150kVA

전압 : 10kV / 0.4kV를 기본 옵션으로 비표준 맞춤화 지원

Ⅶ. 한 문장으로 요약

침지 변압기는 가장 유행하는 변압기는 아니지만 확실히 대용량, 고부하, 실외 환경 및 장기 작동과 같은 "어려운 전투"에서 가장 신뢰할 수 있는 배전 장비 중 하나입니다.

전기는 하늘에서 빌려와 땅을 지탱합니다.

유침식 변압기에 대한 선택 요구 사항(용량, 전압, 에너지 효율 등급, 완전 밀봉 또는 석유 저장 탱크 포함, 수출 인증)이 있는 경우,이바링전력기술팀언제든지.
