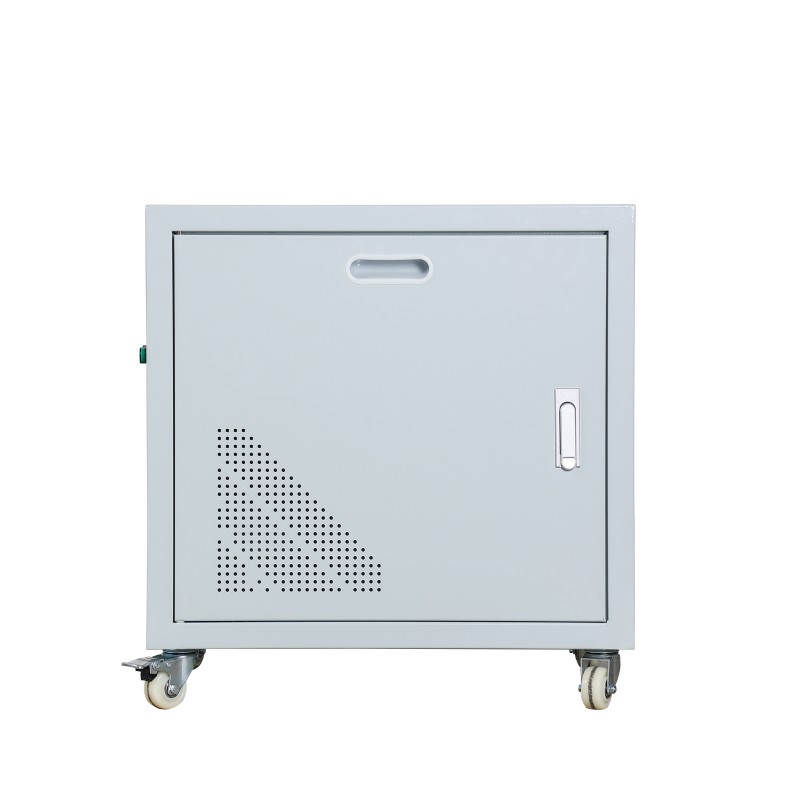

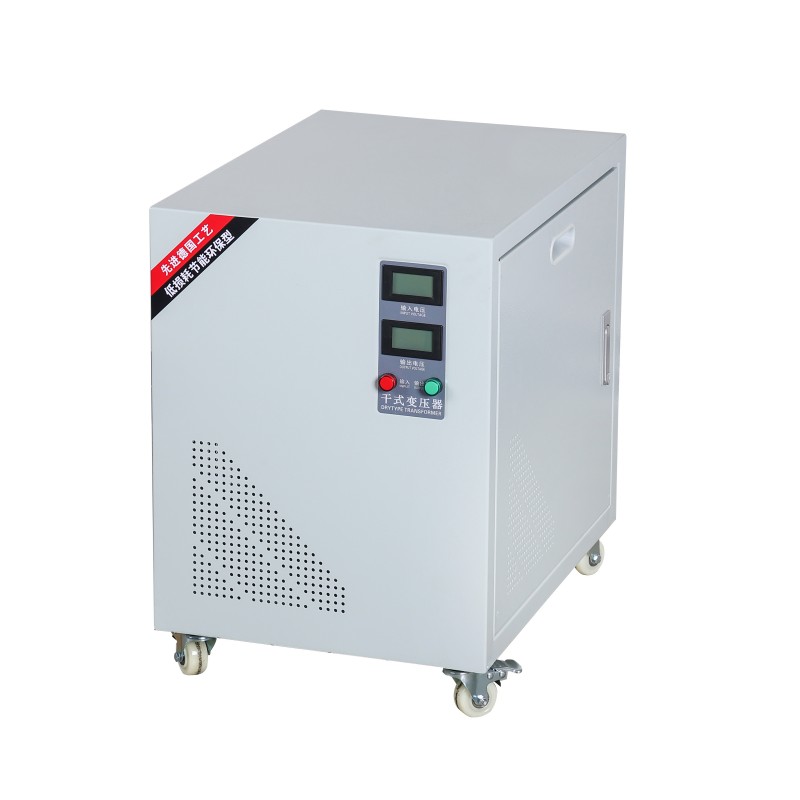

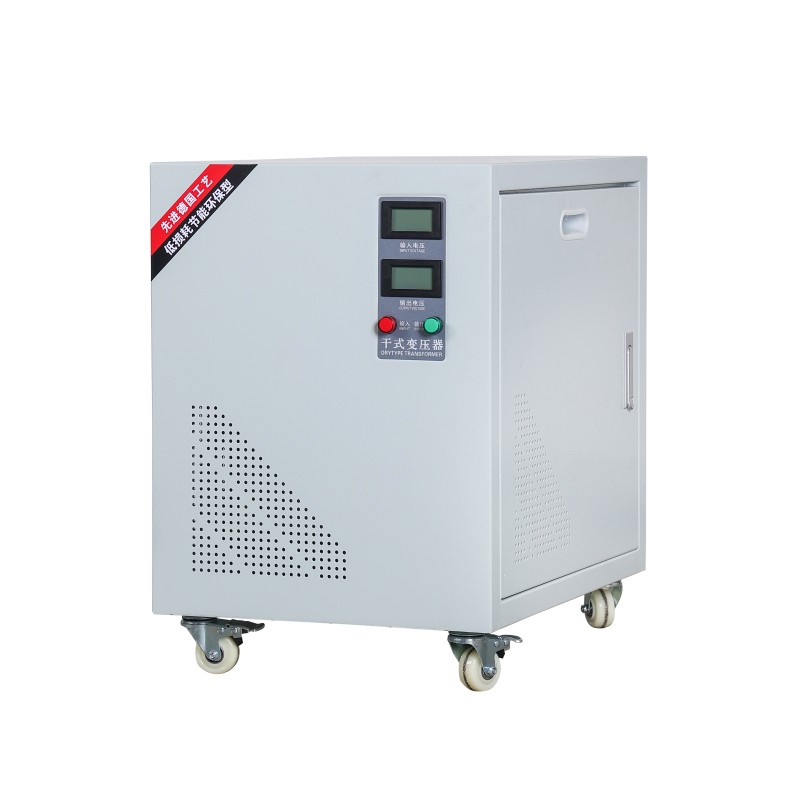

SG 절연 변압기

SG 절연 변압기는 50-60Hz의 주파수 범위 내에서 작동하고 정격 전압이 660V를 초과하지 않는 다양한 AC 회로에 적합합니다.

제품 응용

뛰어난 전기 절연 성능과 안전 신뢰성 덕분에 Yibaling Factory의 제품은 여러 중요한 산업 분야에서 널리 사용되었습니다.

수입 정밀장비 지원: SG 절연 변압기는 전압 시스템이 다른 국가의 첨단 장비에 대해 안전하고 호환 가능한 전원 절연 및 전압 변환을 제공하여 전위차로 인한 간섭 및 위험을 효과적으로 제거합니다.

정류기 장치, 가변 주파수 드라이브 및 전력 전자 시스템: 주 회로와 제어 회로 사이의 전기적 절연을 달성하여 민감한 구성 요소를 보호하고 시스템의 간섭 방지 기능과 작동 안전성을 향상시킬 수 있습니다.

우리의 맞춤형 솔루션

사용자의 다양한 요구 사항을 충족하기 위해 당사는 매우 유연한 맞춤형 솔루션을 제공합니다.

전압 유연한 맞춤화: 실제 요구 사항을 기반으로 합리적인 입력 및 출력 전압 조합을 사용자 정의하면 변압기가 다양한 글로벌 그리드 표준에 적응할 수 있습니다.

연결 그룹 및 탭: 여러 연결 그룹(예: Yyn0, Dyn11 등)이 제공되며 편리한 전압 미세 조정 및 적응을 위해 입력 또는 출력 측에 추가 전압 조정 탭을 추가할 수 있습니다.

권선 용량 할당: SG 절연 변압기는 이중 권선 또는 다중 권선 설계를 지원하며 각 권선 용량은 여러 전압 레벨 및 부하의 동시 전원 공급에 대한 복잡한 요구 사항을 충족하기 위해 독립적으로 할당됩니다.

보조 특수 디자인: 단상 부하에 대해 독립적인 2차 단상 권선을 제공할 수 있습니다.

정류기 회로 애플리케이션의 경우 권선 설계를 최적화하여(예: 위상 편이 권선 추가, 리액터 밸런싱 등) 고조파를 억제하고 전류 파형을 개선할 수 있습니다.

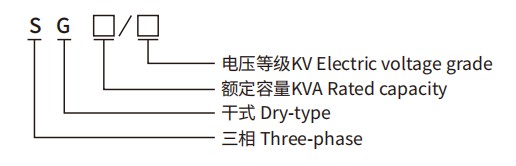

모델과 그 중요성

핵심 이점

시중의 많은 유사한 제품과 비교할 때 당사의 SG 절연 변압기는 연구 개발 초기부터 뛰어난 성능을 발휘합니다. Yibaling은 체계적인 접근 방식을 고수했으며 제품의 모든 측면에서 신뢰성과 내구성을 지속적으로 우선시했습니다.

구체적인 설계 측면에서는 3중 전자파 차폐와 진공 함침 절연 시스템을 사용합니다. 결과적으로 당사 제품의 무부하 및 부하 손실은 일부 열등한 제품에 비해 20%~30% 낮으며 강력한 단기 과부하 작동 능력도 갖추고 있습니다.

병원이나 극한의 실외 환경과 같이 특히 요구 사항이 높은 장소를 위해 우리는 전용 최적화를 수행했습니다.

예를 들어, 의료 환경에 사용되는 변압기의 경우 단일 지점 오류가 발생하더라도 환자와 의료진을 위험에 빠뜨리지 않고 중요한 의료 장비에 대한 전원 공급을 유지할 수 있도록 간섭 방지 기능을 강화했습니다.

원자재 조달부터 제품 배송까지 모든 단계를 엄격하게 관리합니다. 우리는 실리콘 강판, 구리선과 같은 핵심 소재에 대한 전용 공급망을 보유하고 있으며, 각 변압기는 공장에서 출고되기 전에 부분 방전 테스트를 포함한 엄격한 테스트를 거칩니다.

3,000개 이상의 실제 적용 사례와 더불어 당사 엔지니어링 팀은 문제가 발생할 가능성이 있는 위치를 명확하게 이해하고 그에 따라 설계를 개선했습니다. 이로 인해 장비는 간섭 방지 및 장기 사용 비용 측면에서 우위를 점하게 되었습니다.

FAQ

Q: SG 절연 변압기란 무엇입니까? 일반적인 오토커플링 변압기와 어떻게 다릅니까?

A: SG 절연 변압기는 2권선 변압기입니다. 1차(입력) 권선과 2차(출력) 권선은 직접적인 전기 연결 없이 서로 전기적으로 절연되어 있습니다. 에너지는 전자기 유도를 통해 전달됩니다. 이는 자동 커플링 변압기(입력과 출력이 권선의 일부를 공유하는 경우)와 근본적으로 다릅니다.

주요 차이점:

안전: SG절연변압기는 1차측 지락이나 감전으로 인해 2차측이 감전되는 위험을 효과적으로 방지하여 전기적 안전성을 더욱 높여줍니다.

간섭 방지: SG 절연 변압기는 접지 루프를 차단하고 공통 모드 잡음과 고주파 간섭을 억제하며 부하에 더 순수한 전원 공급 장치를 제공할 수 있습니다.

전압 매칭: 주로 전압 변환 및 전기 절연을 달성하며 자동 전압 안정화 기능이 없습니다(특수 모델을 맞춤화하지 않는 한).

Q: SG 절연 변압기를 선택할 때 고려해야 할 주요 매개변수는 무엇입니까?

A: 핵심 매개변수는 다음과 같습니다.

정격 용량(kVA): 모든 부하의 총 전력을 기준으로 일정 여유(20~30% 권장)를 두고 선택합니다.

입출력 전압: 계통 전압과 필요한 장비 전압을 명확하게 정의합니다.

주파수(Hz): SG 시리즈는 일반적으로 50/60Hz와 호환됩니다.

절연 등급: Determines the heat resistance and long-term working reliability of the transformer, common types are B class, F class or H class.

연결 그룹: 단상 I/I, 3상 Dyn11 등 시스템과 일치해야 합니다.

맞춤 요구사항: 탭, 다중 권선, 특수 차폐층 등이 필요한지 여부.
