모든 트랜스포머가 "큐브 모양"인 것은 아닙니다.

대부분의 사람들은 변압기를 거기에 앉아 윙윙거리는 크고 상자 모양의 철 덩어리로 상상합니다.

하지만 모든 트랜스포머가 그런 것은 아닙니다.

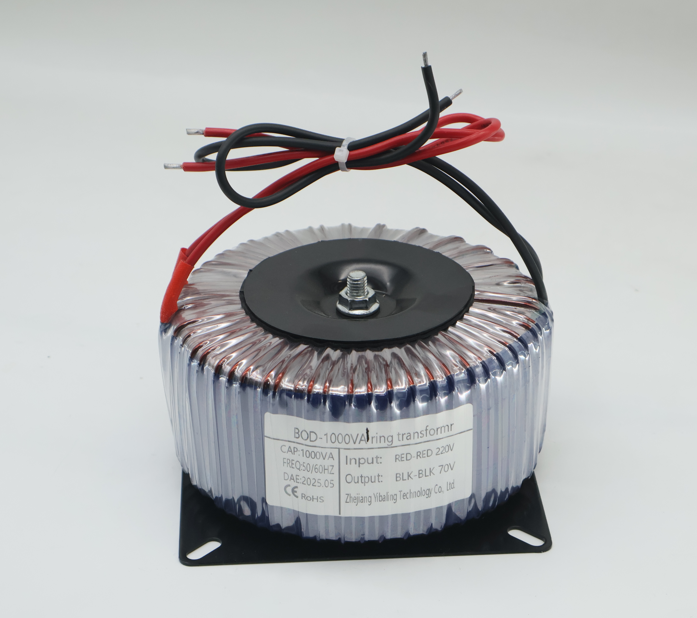

또 다른 종류가 있습니다.토로이달 변압기.

도넛처럼 보입니다. 가운데가 비어 있습니다. 와이어는 한쪽 다리에만 감겨 있는 것이 아니라 링 전체에 고르게 감겨 있습니다. 일반적인 블록 스타일과는 완전히 다릅니다.

무엇이 만드는가토로이드 변압기일반이랑 다른데?

일반 EI 변압기의 코어는 실리콘 강판을 적층하여 만든 코어로, 한자 "日"과 비슷한 모양을 하고 있습니다. 코일은 중앙 다리 주위로 이동합니다. 간단합니다. 그것은 싸다. 하지만 여기에는 몇 가지 단점이 있습니다.

상당한 양의 자기장이 누출됩니다.

그다지 효율적이지 않음

크고 무겁다

주 주파수에서 윙윙거리는 소리

반면에 토로이달 변압기는 하나의 긴 실리콘 강철 스트립을 링 모양으로 감아 만든 코어를 사용합니다. 조인트나 틈이 없습니다. 자기 회로가 완전히 닫혀 있습니다. 와이어는 한쪽 다리만이 아닌 링 전체에 고르게 감겨 있습니다.

이러한 구성 차이는 실제 성능 향상으로 이어집니다.

1. 자기누설 최소화

EI 변압기 코어의 조인트가 자기 회로를 파괴하여 자속의 일부가 누출됩니다. 조인트가 없는 폐쇄형 코어 덕분에 토로이달 변압기는 자기 누출이 극히 낮고 오디오 전력 증폭기 및 정밀 기기와 같은 민감한 주변 장비에 간섭을 훨씬 적게 발생시킵니다.

2. 고효율

동일한 정격 전력에서 토로이달 변압기의 코어 손실은 EI 유형보다 낮습니다. 동일한 재료를 사용하면 효율이 95% 이상에 도달할 수 있으며 이는 기존 모델에 비해 크게 향상된 것입니다.

3. 컴팩트한 사이즈와 가벼운 무게

토로이드 디자인은 단순히 더 효율적입니다. 동일한 정격 전력에 대해 토로이달 변압기는 EI 유형보다 약 30% ~ 40% 더 작고 가볍습니다. 공간이 좁거나 무게가 중요한 경우에는 오디오 장비, 측정 기기, 의료 기기 등이 중요합니다.

4. 낮은 작동 소음

일반 변압기에서 들리는 윙윙거리는 소리는 대부분 코어 조인트의 진동에서 발생합니다. 토로이드 코어에는 조인트가 없습니다. 그래서 그들은 자연스럽게 조용합니다. 녹음 스튜디오, 연구실, 가정용 하이파이 시스템에서 차이를 느낄 수 있습니다.

5. 강력한 과부하 저항

토로이드 코어는 열을 잘 발산합니다. 온도 상승은 장치 전체에 걸쳐 균일하게 유지됩니다. 잠시 동안 세게 밀어야 할 때는 걸릴 수 있습니다.

전형적인 응용토로이달 변압기

간단히 말해서, 조용하고 효율적이며 낮은 간섭 전력이 필요한 경우 토로이달 변압기를 이길 수 없습니다.

그러나 그들은 완벽하지 않습니다.

높은 비용 - 제작이 더 복잡하므로 EI 유형보다 비용이 더 많이 듭니다.

큰 돌입 전류 – 처음 켜면 정상 전류의 몇 배를 끌어올 수 있습니다. 스위치와 퓨즈가 이를 처리할 수 있는지 확인하십시오.

수리가 어려움 – 코일이 소손되면 일반적으로 전체를 교체합니다. 그것을 분해하는 것은 고통입니다.

더 긴 리드 타임 - 대부분의 토로이달 변압기는 주문 제작됩니다. 비표준 전압 및 전력에는 시간이 걸립니다.

결론: 저렴하고 견고한 제품이 필요하고 누출이나 약간의 윙윙거리는 소리에 크게 신경 쓰지 않는다면 EI 변압기를 선택하세요. 더 나은 성능, 더 작은 크기, 조용한 작동을 원한다면 토로이달이 적합합니다.
