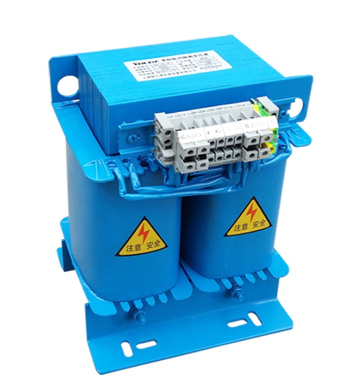

IT 의료 절연 변압기란 무엇이며 왜 그렇게 중요한가요?

IT 의료 절연 변압기는 의료 시설의 의료 IT 시스템(Isolated Terra - 비접지 시스템)을 위해 특별히 설계된 특수 단상 절연 변압기입니다.

단순히 전압을 높이거나 낮추는 일반 변압기와는 달리,IT 의료용 변압기근본적으로 다른 기능을 수행합니다. 즉, 수술실, ICU 및 심장병 치료실의 중요한 의료 장비를 위한 전기적으로 절연된 비접지 전원 공급 장치를 생성합니다.

그게 왜 중요해요?

표준 접지 전력 시스템에서는 단일 절연 결함으로 인해 차단기가 작동하여 생명 유지 장비의 전력이 차단될 수 있기 때문입니다. 수술실에서는 이는 선택 사항이 아닙니다.

IT 의료용 변압기는 절연 모니터링 장치(IMD)와 함께 첫 번째 오류로 인해 전원이 중단되지 않도록 보장합니다. 알람은 울리지만 트립되지는 않습니다. 외과 의사가 절차를 완료할 수 있습니다. 생명이 위험에 처하지 않습니다.

간단히 말해서 경보와 정전의 차이입니다. 경고와 비극 사이.

IT 의료 절연 변압기의 작동 방식

원칙은 간단하지만 실행은 용서할 수 없습니다.

1단계 - 격리

변압기에는 1차(주전원 측)와 2차(환자 측)라는 두 개의 완전히 분리된 권선이 있습니다. 그들 사이에는 직접적인 전기 연결이 없습니다. 전력은 자기장을 통해 전달됩니다.

2단계 – 접지되지 않은 2차

중성선이 접지되는 표준 전력 시스템과 달리 2차 측은 접지에 연결되지 않습니다. 이것이 IT(Isolated Terra) 시스템의 핵심이다.

3단계 – 첫 번째 오류 동작

단일 결함이 발생하면(예: 수술용 전원 코드가 끼어 금속 섀시에 닿는 경우) 절연 모니터링 장치(IMD)가 절연 저항 저하를 감지하고 경보를 울립니다. 그러나 변압기는 트립되지 않습니다. 힘은 계속해서 흐릅니다. 수술팀에게 경고가 전달되었지만 방해를 받지는 않았습니다.

4단계 - 두 번째 오류

다른 라인에서 두 번째 오류가 발생한 경우에만 보호 장치가 최종적으로 작동됩니다. 그때까지 절차는 일반적으로 완료되고 환자는 안전합니다.

5단계 – 지속적인 모니터링

IMD는 절연 회로와 접지 사이의 절연 저항을 지속적으로 측정합니다. 값이 설정된 임계값(일반적으로 50kΩ ~ 100kΩ) 아래로 떨어지면 시각적 및 청각적 경보가 발생하지만 전원 중단은 발생하지 않습니다.

절연 변압기 + IMD라는 이 조합은 환자와 직접 접촉하는 장비를 위한 가장 안전한 전원 공급 장치를 생성합니다.

일반적인 유형IT 의료용 변압기

의료용 절연 변압기는 기성품이 아닙니다. 이는 의료 애플리케이션을 위해 특별히 제작되었습니다.

실제로 5kVA~8kVA 단상 장치는 표준 수술실에서 가장 일반적입니다. 다음에 전원을 공급합니다.

수술용 조명

전기 수술 장치

환자 모니터

마취 기계

작동 영역의 전원 콘센트

왜IT 의료용 변압기문제

병원에서는 정전이 있어도 불편한 일이 아니기 때문입니다. 생명을 위협하는 사건입니다.

적절하게 설계된 IT 의료용 변압기 시스템이 제공하는 기능은 다음과 같습니다.

1. 1차 고장 시 무정전 전원 공급

첫 번째 오류 시 표준 접지 시스템이 작동합니다. IT 시스템은 그렇지 않습니다. 그 하나의 차이가 수술을 안전하게 마무리할 수 있게 해줍니다.

2. 누설 전류가 매우 낮음

의료용 절연 변압기는 이중 또는 강화 절연과 초저 커플링 정전용량으로 제작됩니다. 누설 전류는 일반적으로 0.1mA 미만으로 표준 변압기보다 훨씬 낮습니다. 이는 장비가 환자의 신체에 직접 연결되어 있는 경우(예: ECG 리드, 내시경 프로브) 매우 중요합니다.

3. 지속적인 단열 모니터링

IMD는 연중무휴 24시간 시스템을 감시합니다. 심각한 고장이 되기 전에 성능 저하를 감지합니다. 유지보수 팀은 긴급 전화가 아닌 조기 경고를 받습니다.

4. 그리드 기반 간섭으로부터 보호

절연은 주전원 공급 장치의 고주파 소음, 고조파 및 서지를 차단합니다. 모니터, 주입 펌프, 진단 장비 등 민감한 의료 전자 장치는 깨끗하고 안정적으로 작동합니다.

5. 의료안전기준 준수

IEC 60601-1, GB 9706.1 및 기타 국가 표준에서는 장비가 신체에 직접 적용되는 환자 치료 영역의 IT 전원 시스템을 요구합니다. IT 변압기도 없고 규제 승인도 없습니다.

IT 의료용 변압기가 없다면 현대 수술은 범용 멀티탭을 사용하게 될 것입니다. 이는 어떤 병원도 감당할 수 없는 위험입니다.

올바른 IT 의료 변압기 선택

IT 의료용 변압기를 선택하는 것은 가장 저렴한 장치를 찾는 것이 아닙니다. 이는 엄격한 안전 및 규제 요구 사항을 충족하는 것입니다.

1단계 – 필요한 kVA 등급 결정

IT 시스템에 연결될 모든 장비의 전력 소비량을 합산합니다. 명판 등급만 추가하지 말고 실제 측정 또는 예상 구동 전력을 사용하십시오.

경험 법칙: 단일 현대식 수술실에는 5kVA ~ 8kVA가 적합합니다. 지나치게 크기를 크게 늘리지 마십시오. 15kVA 변압기는 누설 전류가 더 높고 돌입 전류가 더 큽니다.

2단계 – 누설 전류 제한 확인

IEC 60601-1은 적용 부품에 대해 환자 누설 전류를 0.1mA로 제한합니다. 권선 분리, 차폐 및 코어 구성을 포함한 변압기 설계는 이 값에 직접적인 영향을 미칩니다. 누설 전류 측정값을 보여주는 테스트 보고서를 요청하십시오.

3단계 - 절연 모니터링 호환성 확인

IT 의료용 변압기는 절연 모니터링 장치(IMD)와 호환되어야 합니다. 대부분의 최신 시스템은 표준 측정 전압(예: 20V DC 또는 저주파 AC)을 사용합니다. 변압기에 IMD를 혼동시킬 수 있는 접지 또는 필터링이 내장되어 있지 않은지 확인하십시오.

4단계 - 인클로저 및 장착 선택

개방형 프레임 – 의료용 전기 패널 내부 설치용(가장 일반적).

밀폐형 – 전기 직원이 아닌 사람이 변압기에 접근할 수 있는 바닥 설치형 또는 벽 장착용.

IP 등급 – IP20은 실내 패널 장착에 일반적입니다. 특정 설치에는 IP54가 필요할 수 있습니다.

5단계 - 인증 확인

다음을 찾으세요:

IEC 60601-1(의료전기기기 안전)

IEC 61558-2-15(의료용 절연 변압기의 안전성)

GB 9706.1(중국 의료 표준)

현지 시장에서 요구하는 CE / UL / CCC

"우리는 이러한 표준을 따릅니다"를 받아들이지 마십시오. 공인 연구실에 형식 테스트 보고서를 요청하세요.

6단계 - 중복 계획

중요한 애플리케이션(다중 OR, 심장 ICU)의 경우 자동 전환 스위치(ATS)가 있는 이중 IT 시스템 또는 IT 변압기에 전원을 공급하는 UPS 백업을 고려하십시오. 하나의 변압기 - 하나의 실패 지점. 두 개의 변압기 - 진정한 이중화.

최종 생각

IT 의료용 절연 변압기는 수술실에 있는 누구도 생각하지 않는 구성 요소입니다. 외과 의사는 감사하지 않습니다. 간호사는 청소하지 않습니다. 유지보수 직원이 거의 만지지 않습니다.

하지만 그것은 항상 존재합니다. 조용하고, 지칠 줄 모르고, 절대적으로 안정적입니다.

단 하나의 전기적 결함이 수술 완료와 위기 사이의 차이를 의미할 수 있는 세상에서 IT 의료 변압기는 이름 없는 영웅입니다. 한 가지 일만 완벽하게 수행합니다. 가장 중요한 순간에 전원을 켜두십시오.

병원의 전기 시스템을 설계, 업그레이드 또는 유지 관리하는 경우 IT 의료용 변압기를 필수품으로 취급하지 마십시오. 예비 부품이 아닌 생명 안전 장치입니다.

신중하게 선택하세요. 엄격하게 지정하세요. 철저하게 테스트하세요.

수술실의 조명이 켜져 있으면(뭔가 문제가 발생하더라도) IT 의료용 변압기가 제 역할을 하고 있기 때문입니다.
