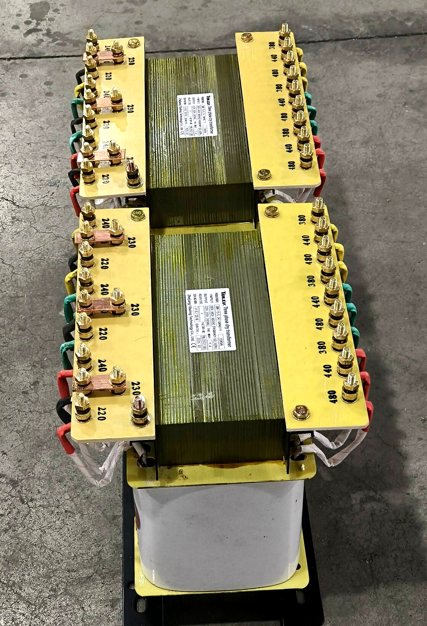

SBK 고정밀 변압기는 삼상 건식 절연 변압기입니다. 깨끗하고 안정적이며 소음이 없는 전력이 필요한 작업을 위해 제작되었습니다.

대부분의 배전 변압기는 전압을 높이거나 낮추는 역할만 합니다. SBK는 더 많은 일을 합니다. 전력 품질에 중점을 둡니다. 민감한 장비를 그리드에서 분리합니다. 고주파 소음을 필터링합니다. 또한 안정적이고 균형이 잡혀 있으며 왜곡이 적은 출력을 제공합니다.

그게 왜 중요해요?

CNC 기계, 실험실 장비, 의료 기기 등 최신 장비는 전력에 까다롭기 때문입니다. 예전보다 더 까다로워졌습니다. 그리고 전력이 깨끗하지 않으면 일이 잘못됩니다.

CNC 컨트롤러에 결함이 있습니다. 실험실 장비가 불규칙한 판독값을 제공합니다. 의료기기에서 아무 이유 없이 알람이 울립니다. 통신 시스템이 데이터를 삭제합니다.

이러한 문제는 장비 고장이 아닌 전원 문제인 경우가 많습니다.

SBK 변압기는 더티 그리드와 민감한 부하 사이에 위치합니다. 전원을 깨끗하게 하고, 전압을 안정시키며, 장비를 보호합니다.

한마디로 문제가 있는 전력을 정밀 전력으로 바꾸는 것입니다.

어떻게SBK 고정밀 변압기공장

작동 원리는 전자기 절연이지만 몇 가지 중요한 기능이 향상되었습니다.

1단계 - 격리

1차 권선과 2차 권선에는 직접적인 전기 연결이 없습니다. 전력은 자기장을 통해 전달됩니다. 이것만으로도 공통 모드 잡음을 차단하고 접지 루프를 차단합니다.

2단계 - 정전기 차폐

1차 권선과 2차 권선 사이에 정전기 구리 차폐가 추가되고 접지됩니다. 이 차폐는 VFD, 스위치 모드 전원 공급 장치, 무선 송신기의 고주파 잡음을 2차측에서 멀리 떨어진 곳으로 전환시킵니다.

3단계 - 낮은 커플링 커패시턴스

특수 권선 구조(레이어 분리, 인터리빙 또는 분할 보빈)는 1차측과 2차측 사이의 기생 정전 용량을 줄입니다. 정전 용량이 낮을수록 고주파수 잡음 제거 성능이 향상됩니다.

4단계 – 엄격한 전압 조정

SBK는 저임피던스 설계로 제작되어 무부하에서 최대 부하까지 전압 강하를 최소화합니다. 부하가 갑자기 변하더라도 출력 전압은 안정적으로 유지됩니다.

5단계 - 균형 잡힌 출력

3상 모델의 경우 SBK는 입력이 약간 불균형하더라도 균형이 잘 잡힌 출력을 생성합니다. 이는 CNC 기계, 정밀 연삭기, 테스트 스탠드와 같은 민감한 3상 부하에 매우 중요합니다.

그 결과 민감한 장비가 신뢰할 수 있는 깨끗하고 안정적이며 균형 잡힌 전력이 탄생했습니다.

일반적인 유형SBK 고정밀 변압기

SBK 변압기는 다양한 애플리케이션 요구 사항에 맞게 여러 구성으로 제공됩니다.

유형	일반 등급	주요 특징	최고의 대상
단상 SBK	0.5kVA – 30kVA	정전기 차폐, 낮은 누설 전류	실험실 장비, 의료 기기, 오디오 시스템
삼상SBK	3kVA – 300kVA	독립 위상 차폐, 밸런스 출력	CNC 기계, 정밀 가공, 테스트 장비
의료용 SBK	1kVA – 15kVA	초저누설(<0.1mA), 강화된 절연	환자 연결 장비, 진단 영상
오디오급 SBK	1kVA – 10kVA	추가 차폐, 낮은 기계적 험	전문 오디오, 방송, 녹음 스튜디오
맞춤형 SBK	사용자 정의	특정 전압, 외함 또는 단자 배열	OEM 장비, 특별 프로젝트, 개조

대부분의 SBK 변압기는 기성품이 아닌 주문 제작됩니다. 전압, 용량, 차폐, 외함 모두 고객의 부하에 맞춰져 있습니다.

왜SBK 고정밀 변압기문제

"충분히 좋은" 전력은 민감한 장비에 충분하지 않기 때문입니다.

다음은 일반 변압기가 제공할 수 없는 SBK 변압기가 제공하는 기능입니다.

1. 고주파 잡음 제거

표준 변압기는 어느 정도 절연 기능을 제공하지만 고주파 잡음은 여전히 권선 커패시턴스를 통해 결합됩니다. SBK의 정전기 차폐는 해당 잡음을 수십 배(일반적으로 60dB ~ 100dB의 공통 모드 제거)로 차단합니다.

2. 접지 루프 제거

여러 장비가 공통 접지를 공유하는 경우 접지 전위가 거의 동일하지 않습니다. 이러한 차이는 둘 사이를 순환하는 표유 전류를 생성합니다. 이를 엔지니어는 접지 루프라고 부릅니다.

오디오 시스템에서는 저주파 윙윙거리는 소리로 나타납니다. 데이터 수집 시 잘못된 판독값이나 팬텀 신호가 발생합니다. 정밀 측정에서는 있어서는 안 되는 드리프트를 볼 수 있습니다.

SBK는 부하에 자체 절연 접지 기준을 제공하여 루프를 끊고 소스에서 소음을 중지함으로써 문제를 해결합니다.

3. 낮은 출력 왜곡

SBK는 심각한 고조파 왜곡을 발생시키지 않습니다. 출력 전압 파형은 입력과 구별할 수 없는 깨끗한 사인파입니다. 민감한 계측의 경우 이는 협상할 수 없습니다.

4. 공통 모드 전압 감소

접지가 불량하거나 접지가 없는 시스템에서는 공통 모드 전압으로 인해 전자 장치가 예상치 못한 작동(예: 무작위 결함, 잘못된 판독, 불안정한 작동)을 할 수 있습니다. SBK의 절연 및 차폐 기능은 부하에서 바로 공통 모드 전압을 줄여 장비에 깨끗하고 안정적인 전력이 공급되도록 합니다.

5. 장비 보호

절연은 서지, 스파이크 및 번개로 인한 과도 현상을 차단합니다. 부하는 그리드의 쓰레기가 아닌 필요한 청정 전력만 봅니다.

SBK 변압기가 없으면 민감한 장비가 그리드에 종속됩니다. 하나를 사용하면 설계된 대로 예측 가능하고 안정적이며 정확하게 작동합니다.

적합한 SBK 고정밀 변압기 선택

SBK 변압기를 선택하려면 kVA와 전압 그 이상에 주의가 필요합니다.

1단계 – 부하 유형 결정

단상 또는 3상? 대부분의 실험실 및 의료 장비는 단상입니다. 대부분의 산업용 CNC 및 테스트 시스템은 3상입니다.

연속적인가요, 간헐적인가요? 연중무휴로 작동하는 5kVA 변압기는 임시 테스트에 사용되는 것과 열 요구 사항이 다릅니다.

2단계 – 필요한 용량 계산

동시에 실행될 모든 장비의 명판 VA 또는 암페어를 추가합니다. 그런 다음 차후 확장이나 예상치 못한 과부하에 대비하여 일반적으로 20%~30%의 여유를 추가합니다.

예: CNC 제어(1.5kVA), 서보 드라이브(2kVA) 및 스핀들 드라이브(3kVA) 총 6.5kVA. 마진 20%: 7.8kVA → 8kVA 또는 10kVA 선택.

극적으로 크기를 늘리지 마십시오. 대형 변압기는 무부하 손실이 더 높고 돌입 전류가 더 크지만 아무런 이점이 없습니다.

3단계 - 차폐 지정

차폐 수준	설명	선택 시기
없음	기본 격리만	범용, 민감하지 않은 부하
단일 정전기 차폐	1차와 2차 사이의 구리 쉴드, 접지	표준 산업 정밀 애플리케이션
이중 정전기 차폐	2개의 쉴드, 별도로 접지됨	의료 장비, 오디오, 극한의 EMI 환경
뮤메탈 차폐	변압기 외부의 자기 차폐	매우 낮은 자기장 요구 사항(CRT 디스플레이, 민감한 자력계)
