S11 배전 변압기란 무엇이며 왜 중요한가요?

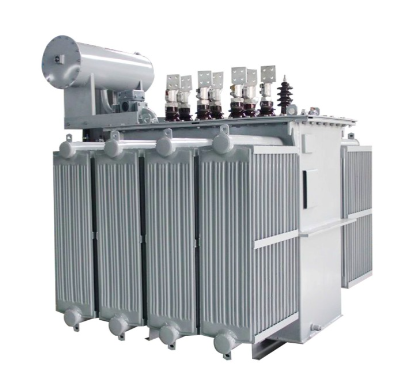

S11 배전 변압기는 일반적으로 10kV 또는 6kV의 중전압 전력을 공장, 건물 및 지역 사회에서 사용되는 저전압 수준으로 낮추기 위해 설계된 3상 유침 배전 변압기입니다. 완전 밀봉형과 보존 탱크형으로 모두 제공되는 이 제품은 이전 S9 시리즈에서 직접 업그레이드되어 손실이 적고 운영 경제성이 향상되었습니다.

S11이 이전 모델과 다른 점은 무엇입니까?

S9 시리즈와 비교하여 S11은 무부하 손실을 약 30% 줄이고 무부하 전류를 50%~70% 줄입니다. 이는 작은 개선이 아닙니다. 매일, 매년 운영 비용의 의미 있는 차이입니다.

그게 왜 중요해요?

트랜스포머는 잠들지 않으니까요. 연중무휴, 365일 운영됩니다. 유휴 상태에서 전력을 덜 낭비하는 변압기는 매일 비용을 절약합니다. 20~30년의 서비스 수명을 통해 이러한 절감액은 상당한 금액이 됩니다.

간단히 말해서, S11은 대체 모델보다 훨씬 더 나은 효율로 유침 변압기의 신뢰성을 제공합니다.

어떻게S11 배전 변압기공장

작동 원리는 다른 변압기와 마찬가지로 전자기 유도이지만 S11은 효율성과 신뢰성을 높이는 몇 가지 설계 개선 사항을 적용했습니다.

1단계 – 핵심

코어는 고품질 냉간 압연 방향성 실리콘 강철로 만들어지며 45° 완전 연귀 랩 조인트 구조로 조립됩니다. 이 설계는 자기 저항과 와전류 손실을 최소화합니다. 일부 모델은 특수 장비로 제작된 상처 코어를 사용하여 맞대기 조인트가 없는 폐쇄형 자기 회로를 생성하므로 손실과 소음이 더욱 줄어듭니다.

2단계 – 권선

변압기는 향상된 절연성과 활성 부품 재료를 갖춘 구리 권선을 사용합니다. 코일 지지 구조는 높은 안정성을 위해 설계되어 작동 신뢰성이 향상됩니다.

3단계 – 밀봉된 탱크

전통적인 컨서베이터 탱크 대신에 많은 S11 모델은 완전히 밀봉된 구조의 골판지 오일 탱크를 사용합니다. 주름은 오일 온도 변화에 따라 팽창 및 수축하여 부피 변화를 자동으로 보상합니다. 이는 오일이 공기로부터 영구적으로 밀봉되어 습기 유입을 방지하고 오일 산화를 늦추는 것을 의미합니다.

4단계 - 냉각

냉각은 ONAN — 오일 천연 공기 천연입니다. 팬도, 펌프도, 추가로 움직이는 부품도 없습니다. 변압기는 열을 발산하기 위해 주름진 탱크 벽을 통한 자연 대류에 의존합니다.

그 결과 변압기는 효율적으로 작동하고 밀봉 상태를 유지하며 유지 관리가 최소화됩니다.

S11 변압기의 일반적인 유형 및 등급

S11 시리즈는 일반적으로 10kVA에서 최대 2500kVA까지 넓은 용량 범위로 제공됩니다.

왜S11 배전 변압기문제

전력 낭비가 적고 수명이 긴 변압기가 비용을 절약하는 변압기이기 때문입니다.

S11이 유통 네트워크를 위한 확실한 선택이 되는 이유는 다음과 같습니다.

1. 무부하 손실 감소

스텝 랩 코어와 고급 실리콘 스틸을 사용하여 S9 시리즈에 비해 무부하 손실을 약 30% 줄입니다. 연중무휴 24시간 가동되는 변압기의 경우 이는 실질적이고 측정 가능한 절감 효과입니다.

2. 무부하 전류 감소

무부하 전류가 50%~70% 감소하여 역률이 향상되고 업스트림 손실이 감소합니다.

3. 완전 밀봉 구조

골판지 탱크는 완전히 밀봉되어 있어 브리더나 컨서베이터가 없습니다. 오일은 공기와 접촉하지 않습니다. 이는 절연 오일이 더 천천히 노화되어 변압기 수명 동안 유전 강도를 보존한다는 것을 의미합니다.

4. 소음 감소

이전 설계에 비해 소음 수준이 5 10dB 감소하여 S11은 주거 지역 근처에 설치하는 데 더 적합합니다.

5. 긴 수명

오일은 공기와 습기로부터 밀봉되어 있기 때문에 변압기의 절연 시스템은 더 천천히 저하됩니다. S11은 최소한의 유지 관리로 20~30년 동안 사용할 수 있도록 설계되었습니다.

6. 낮은 유지 보수

오일 샘플링, 보충, 보존 장치 유지 관리가 필요하지 않습니다. 완전히 밀봉된 설계는 일상적인 유지 관리가 주로 외부 청소 및 정기 검사로 제한된다는 것을 의미합니다.

7. 넓은 적용 범위

S11 변압기는 공장, 광산, 석유화학 플랜트, 산업 및 농업 유통, 전력 및 조명 애플리케이션에 적합합니다.

올바른 S11 변압기 선택

S11 변압기를 선택하려면 애플리케이션에 맞는 용량, 전압 및 환경 조건이 필요합니다.

1단계 - 부하 결정

연결될 모든 장비의 전력 소비량을 합산하십시오. 향후 확장을 위해 일반적으로 20~30%의 안전 여유를 적용합니다.

S11 표준 등급: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500kVA.

2단계 - 1차 및 2차 전압 지정

3단계 - 연결 그룹 선택

Dyn11 — 대부분의 응용 프로그램에 권장됩니다. 델타 고전압 연결은 고조파 전류의 경로를 제공하고 단락 용량을 향상시킵니다.

Yyn0 — 더 간단하지만 불균형 부하에는 적합하지 않습니다.

4단계 - 설치 환경 확인

5단계 - 탱크 유형 고려

완전 밀봉(골판형 탱크) — 대부분의 용도에 권장됩니다. 오일 공기 접촉이 없고 오일 노화가 느려지며 유지 관리가 최소화됩니다.

컨서베이터 탱크 — 오일 컨서베이터와 브리더를 갖춘 전통적인 디자인. 주기적인 오일 레벨 점검과 유지 관리가 필요합니다.

6단계 - 보호 액세서리 확인

중요한 애플리케이션의 경우 다음을 고려하십시오.

가스 릴레이 및 압력 완화 장치(대형 장치용)

원격 알람 접점이 있는 온도 모니터

결함 감지용 Buchholz 계전기

최종 생각

S11 유침 배전 변압기는 이전 S9 및 S10 모델에 비해 효율성이 크게 향상되었습니다. 무부하 손실은 약 30% 감소하고 무부하 전류는 50~70% 감소하여 교체 모델보다 운영 비용이 낮고 신뢰성이 향상되었습니다.

S11을 특히 실용적으로 만드는 것은 완전히 밀봉된 구조입니다. 오일을 공기와 습기로부터 격리함으로써 밀폐형 탱크 설계는 오일 노화를 늦추고 절연 수명을 연장하며 일상적인 유지 관리가 사실상 필요하지 않습니다. 원격 위치의 실외 설치의 경우 이는 중요한 이점입니다.

S11은 시장에 출시된 최신 변압기가 아닙니다. 효율성 면에서 S13, S20 및 최신 디자인으로 대체되었습니다. 그러나 전 세계적으로 수백만 건의 설치를 위해 입증되고 안정적이며 비용 효과적인 도구로 남아 있습니다.

오래된 변압기 업그레이드, 고장난 장치 교체, 현실적인 비용 제약이 있는 새로운 배전 네트워크 구축 등 예산과 신뢰성이 모두 중요한 프로젝트의 경우 S11은 여전히 ​​견고하고 합리적인 선택입니다.

지금까지 만들어진 어떤 변압기보다도 손실이 가장 낮지는 않습니다. 그러나 교체한 S9에 비해 손실이 훨씬 낮습니다. 그리고 그 차이는 매월, 매년 전기 요금에 표시됩니다.
