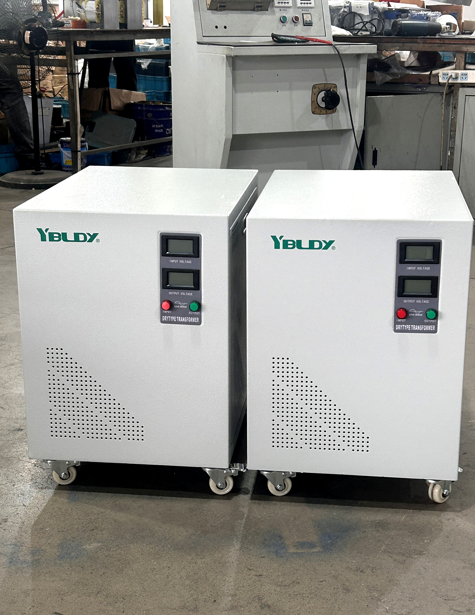

SG 전력 변압기란 무엇이며 왜 필요한가요?

안SG 전력 변압기3상 건식 절연 변압기는 전압을 높이거나 낮추고, 장비를 그리드에서 절연하고, 도중에 전력을 정리하는 장치입니다.

기술적 인 것 같습니다. 하지만 이것이 실제로 의미하는 바는 다음과 같습니다. 해외에서 장비를 구입했는데 매장이 380V인데 장비가 220V로 작동하는 것을 발견했다면 이미 문제를 알고 있다는 것입니다. SG 트랜스포머가 해결책입니다.

이는 주 전원 공급 장치와 장비 사이에 위치합니다. 전압을 기계에 실제로 필요한 것으로 변환하고 서지, 고조파 및 접지 노이즈가 고가의 장비에 도달하지 못하도록 차단합니다.

쉽게 말하면, 외국 장비가 전력망에서 집처럼 느껴지게 만듭니다.

작동 방식

원리는 간단합니다: 전자기 유도. 1차 및 2차 권선은 직접적인 전기 연결이 없으며 전력은 자기장을 통해 전달됩니다.

그러나 SG 변압기에는 실제 산업 조건에 더 적합하도록 몇 가지 설계 방식이 있습니다.

코어는 냉간 압연된 실리콘 강판으로 계단형 랩 배열로 적층되어 만들어집니다. 이는 에너지 손실을 줄이고 변압기를 냉각 상태로 유지합니다.

권선에는 클래스 H 절연(온도 정격 180°C)의 고순도 구리가 사용됩니다. 이는 자체적으로 요리하지 않고도 지속적으로 무거운 하중을 처리할 수 있음을 의미합니다.

건식 구조로 되어 있어 오일이 없고 누출이 없으며 화재 위험이 없습니다. 실내, 제어 캐비닛 또는 전원을 공급하는 장비 바로 옆에 설치할 수 있습니다.

추가 옵션으로는 정전기 차폐(전기 소음 감소), 강제 공기 냉각(더 높은 출력을 위한) 및 보호 인클로저(먼지가 많거나 습한 환경용)가 있습니다.

그 결과, 조용하게 작동하고 에너지 낭비가 적으며 관리가 많이 필요하지 않은 변압기가 탄생했습니다.

공통 정격 및 구성

SG 변압기는 300VA에서 최대 3000kVA까지 사용할 수 있습니다. 이는 작은 제어판부터 전체 공장 현장까지 모든 것을 포괄합니다.

일반적인 전압 조합:

또한 변압기는 1차 측에 여러 개의 탭이 있도록 구성할 수 있으므로 전체 장치를 교체하지 않고도 라인 전압 변동을 조정할 수 있습니다. 입력 및 출력 전압, 연결 그룹(Dyn11, Yyn0 등), 인클로저 포함 여부 등 모든 항목을 특정 설정에 맞게 맞춤 설정할 수 있습니다.

왜SG 전력 변압기투자할 가치가 있습니다

1. 타협 없는 전압 변환

이것은 분명한 것입니다. SG 변압기는 보유한 모든 전압을 가져와 장비에 필요한 전압으로 변환합니다. 타협도 없고 해결 방법도 없습니다.

2. 전기적 절연

1차 권선과 2차 권선이 완전히 분리되어 있기 때문에 변압기는 서지, 고조파 및 접지 오류가 장비에 도달하는 것을 차단합니다. 이는 단지 보호에 관한 것이 아니라 장비의 수명을 연장하는 것입니다.

3. 소음 감소

산업 환경은 전기적 소음으로 가득 차 있습니다. VFD, 접촉기, 스위칭 전원 공급 장치는 모두 쓰레기를 라인으로 다시 펌핑합니다. SG 변압기는 이러한 소음이 민감한 전자 장치에 도달하기 전에 많은 양의 소음을 걸러냅니다.

4. 기름 없음, 누출 없음, 화재 위험 없음

건식 설계는 테스트할 오일이 없고, 보충할 오일이 없으며, 공장 바닥 전체에 오일이 누출되지 않음을 의미합니다. 실내, 제어 캐비닛 또는 오일이 문제가 되는 모든 곳에 설치할 수 있습니다.

5. 긴 수명

움직이는 부품이 없고 유지 관리가 최소화되므로 잘 만들어진 SG 변압기는 전원을 공급하는 장비보다 쉽게 ​​오래 지속될 수 있습니다. 클래스 H 절연체의 정격은 180°C이므로 정상적인 작동 조건에서는 파손되지 않습니다.

6. 맞춤형

특정 전압이 필요합니까? 다른 연결 그룹을 원하시나요? 먼지가 많은 환경을 위해 IP54 인클로저가 필요합니까? SG 변압기는 귀하의 정확한 요구 사항에 맞게 제작할 수 있습니다.

어디SG 전력 변압기사용됨

SG 시리즈는 공장뿐만 아니라 다양한 장소에서 볼 수 있습니다.

SG 변압기는 이러한 시스템에서 가장 화려한 구성 요소가 아닙니다. 하지만 그것 없이 실행해 보면 꽤 빨리 알게 될 것입니다.

올바른 것을 선택하는 방법

1단계 - 부하 파악

변압기가 공급할 모든 전력 소비량을 합산하십시오. 모터 및 압축기의 시동 전류를 포함하면 작동 전류의 3~5배를 끌어올 수 있습니다. 향후 확장을 위해 20~30%의 안전 마진을 적용합니다.

SG 표준 등급은 300VA에서 시작하여 그 이상입니다.

2단계 - 전압 확인

3단계 - 환경 고려

4단계 - 추가 사항 결정

정전기 차폐 — 근처에 VFD나 민감한 전자 장치가 있는 경우 추가할 가치가 있습니다.

탭 — 공급 전압이 변동하는 경향이 있는 경우 유용합니다.

인클로저 — 먼지, 습기 및 우발적인 접촉으로부터 보호합니다.

명심해야 할 몇 가지 사항

전압 안정 장치가 아닙니다. SG 변압기는 전압을 변경하지만 조정하지는 않습니다. 입력 전압이 위아래로 흔들리면 출력도 그에 맞춰 움직입니다. 불안정한 그리드의 경우 안정 장치와 함께 사용하십시오.

UPS가 아닙니다. 전원이 꺼지면 변압기도 함께 꺼집니다. 배터리가 없습니다.

오래도록 제작되었습니다. 움직이는 부품이 없는 SG 변압기는 수십 년간 지속적인 서비스를 제공하도록 설계되었습니다. 오일 프리 설계로 유지 관리가 최소화됩니다. 깨끗하게 유지하고 가끔 연결부를 확인하기만 하면 됩니다.

최종 생각

SG 전원 변압기는 화려하지 않습니다. 터치스크린이나 무선 연결이 없습니다. 헤드라인을 장식하거나 디자인 상을 받지도 않습니다.

하지만 이는 필수적인 작업을 수행합니다. 즉, 장비가 사용자의 전력으로 작동하도록 만드는 것입니다.

가져온 기계를 실행하는 경우 SG 변압기는 해당 기계와 로컬 그리드 사이에 있습니다. 이는 전압을 변환하고, 소음을 제거하며, 수명을 단축시킬 수 있는 서지로부터 부하를 분리합니다.

쇼의 스타가 아닙니다. 공연을 가능하게 하는 무대이다.
