SBW 지능형 보상 전압 안정기는 보상 기술과 지능형 디지털 제어를 결합하여 산업, 상업 및 의료 애플리케이션에 안정적이고 깨끗한 전력을 제공하는 고급 3상 자동 전압 조정 장치입니다.

변압기 권선을 따라 이동하는 기계식 카본 브러시에 의존하는 기존 서보 유형 안정 장치와 달리 SBW는 필요에 따라 전압을 추가하거나 빼는 보상 변압기를 사용하므로 더 빠르고 효율적이며 내구성이 뛰어납니다.

그게 왜 중요해요?

CNC 기계, 의료 영상 시스템, 데이터 센터, 자동화된 생산 라인 등 현대 산업 장비가 전압 변동에 점점 더 민감해지고 있기 때문입니다. 1초도 안 되는 시간 동안 지속되는 전압 강하로 인해 생산 라인이 중단되거나, 데이터가 손상되거나, 사용할 수 없는 의료 이미지가 생성될 수 있습니다.

SBW는 유틸리티 공급 장치와 중요 부하 사이에 위치하여 민감한 장비에 도달하기 전에 처짐, 서지 및 불균형을 흡수합니다. 지속적으로 자동으로 모니터링하고, 수정하고, 보호합니다.

즉, 불안정한 그리드 전력을 안정적인 산업용 전력으로 전환합니다.

SBW Intelligent Compensation Voltage Stabilizer

어떻게SBW 지능형 보상 안정기 작동

SBW는 보상 원칙을 사용하지만 지능적입니다.

1단계 - 전압 감지

고정밀 샘플링 회로는 각 위상의 입력 전압을 지속적으로 모니터링합니다. 제어 시스템은 설정값과의 편차를 즉시 감지합니다.

2단계 - 지능형 제어

전압 데이터는 일반적으로 STM32 또는 유사한 칩과 같은 산업용 등급 마이크로프로세서에 입력됩니다. 숫자를 분석하고 어느 정도의 수정이 필요한지 파악한 후 보상 시스템에 명령을 보냅니다. 많은 모델이 실제 RMS 샘플링과 함께 PID 디지털 제어를 사용하므로 입력 파형이 심하게 왜곡되더라도 측정값은 정확하게 유지됩니다.

3단계 – 전압 보상

계산을 기반으로 제어 시스템은 보상 변압기로 들어가는 전압을 조정합니다. 이 변압기는 주 회로와 직렬로 연결됩니다. 즉, 2차 권선이 전압을 더하거나 빼면 그에 따라 출력 전압이 중단 없이 변경됩니다.

입력 전압이 10% 떨어지면 보상 변압기가 10%를 추가하여 다시 올립니다. 10% 급상승하면 변압기는 10%를 빼서 전압을 낮춥니다. 출력은 땀을 흘리지 않고 설정점의 ±1% ~ ±3% 내에서 안정적으로 유지됩니다.

4단계 – 지속적인 모니터링

전체 시스템은 감지, 계산, 보상, 확인 등의 폐쇄 루프에서 실시간으로 반복해서 실행됩니다. 전압 변화에 대한 일반적인 응답 시간은 1초 미만이며, 일부 모델은 20밀리초 이내에 반응할 수 있습니다. 이는 대부분의 그리드 문제가 장비에 도달하기도 전에 이를 포착할 수 있을 만큼 충분히 빠릅니다.

5단계 - 위상 독립적 보상

3상 모델의 경우 보상은 각 위상에 독립적으로 적용될 수 있습니다. 이는 한 위상의 전압 저하가 다른 위상에 영향을 미치지 않는다는 것을 의미합니다. 이는 위상 불균형으로 인해 모터가 가열되고 효율이 저하되는 3상 장비에 매우 중요합니다.

그 결과, 왜곡이나 중단 없이 안정적이고 균형 잡힌 전력이 지속적으로 전달됩니다.

SBW 안정기의 일반적인 유형 및 용량SBW 안정기는 다양한 부하 요구 사항에 맞게 다양한 용량과 구성으로 제공됩니다.

용량 범위	일반적인 응용
10 – 50kVA	소규모 공장, 공작기계, 의료기기, 통신국
80 – 200kVA	중공업 플랜트, 상업용 건물, 데이터 센터
250 – 500kVA	대형공장, 병원단지, 제조시설
600 – 1000kVA	중공업, 광업, 대규모 상업시설
1250 – 3000kVA	주요 인프라, 데이터 센터, 전력 집약적 애플리케이션

표준 구성:

특징	옵션
단계	단상(DBW) 또는 3상(SBW)
입력 전압	380V ±20%(표준) - 220V, 400V, 415V, 440V, 480V에도 사용 가능
출력 전압	380V(3상) 또는 220V(단상) — ±10% 조정 가능
안정화 정확도	±1% – ±5% (일반적으로 표준 모델의 경우 ±2%)
능률	≥98%(전력 정격 50kVA 이상)
빈도	50Hz/60Hz
디스플레이 유형	디지털 또는 LCD/LED 표시기

입력 전압 범위:

표준: 304V – 456V(380V ±20%)

넓은 범위: 요청 시 ±30% 또는 ±40% 이용 가능

왜SBW 지능형 보상 안정기문제

왜냐하면 "충분히 좋은" 전력은 현대 산업에 충분하지 않기 때문입니다.

SBW를 전력에 민감한 작업에 중요한 구성 요소로 만드는 이유는 다음과 같습니다.

1. 고효율

SBW 안정기는 최대 부하에서 98% 이상의 효율을 제공하며 이는 대부분의 전자 전압 조정기보다 훨씬 높습니다. 에너지 낭비가 최소화되어 운영 비용과 냉각 요구 사항이 줄어듭니다.

2. 파형 왜곡 없음

고조파를 발생시키는 일부 전자 안정기와 달리 SBW는 추가 왜곡 없이 입력과 동일한 출력 파형을 생성합니다. 의료 영상 시스템이나 실험실 장비와 같은 민감한 장비의 경우 이는 필수적입니다.

3. 넓은 입력 범위

표준 SBW 모델은 304V ~ 456V(380V ±20%)에서 작동하며 약한 그리드 환경에서는 더 넓은 범위를 사용할 수 있습니다. 이는 스태빌라이저가 규제를 잃지 않고 최악의 전력망 조건을 처리할 수 있음을 의미합니다.

4. 포괄적인 보호

SBW 안정 장치에는 다음을 위한 통합 보호 기능이 포함되어 있습니다.

과전압 및 저전압

과전류 및 단락

위상 손실 및 위상 순서

과열

기계적 결함

5. 독립 위상 보상

이는 3상 산업용 부하에 특히 중요합니다. 한 단계가 떨어지면 해당 단계만 수정되고 다른 단계는 그대로 유지됩니다. 이는 위상 불균형으로 인해 모터가 과열되는 것을 방지하고 장비가 이상한 방식으로 작동하는 것을 방지합니다.

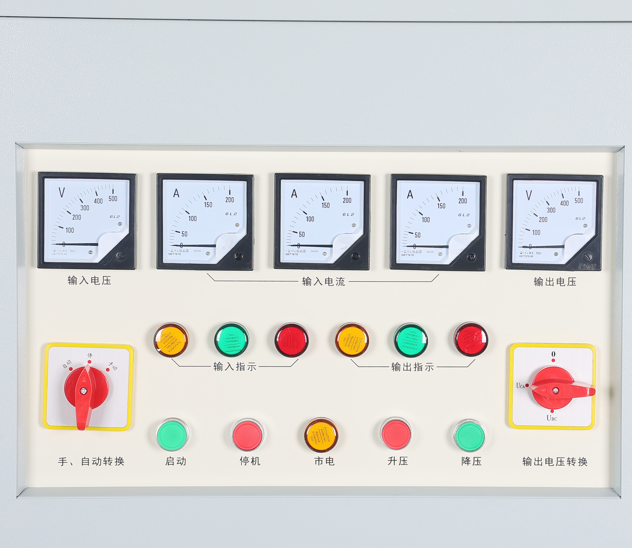

6. 디지털 디스플레이를 통한 지능형 제어

최신 SBW 장치에는 마이크로프로세서 제어 기능이 함께 제공됩니다. 전면 패널에는 입력 전압, 출력 전압, 전류, 전력 및 오류 상태가 표시됩니다. 많은 모델은 RS485 또는 Modbus 통신도 지원하므로 건물 관리 시스템에 연결하여 원격 모니터링할 수 있습니다.

7. 바이패스 기능

대부분의 SBW 안정 장치에는 수동 바이패스 스위치가 포함되어 있습니다. 유지 관리가 필요한 경우 공급을 중단하지 않고도 부하를 직접 주 전원으로 전환할 수 있습니다. 이는 가동 중지 시간이 허용되지 않는 병원 및 데이터 센터와 같은 장소에 필수적입니다.

8. 어떤 하중에도 적응 가능

SBW 안정기는 저항성 부하(히터, 조명), 유도성 부하(모터, 변압기) 및 용량성 부하(커패시터 뱅크, 전자 장치)를 처리할 수 있습니다. 그들은 당신이 그들에게 던지는 거의 모든 것을 다룹니다.

9. 높은 과부하 용량

일반적으로 SBW 장치는 정격 전류의 150%를 1분 동안, 120%를 10분 동안 처리할 수 있습니다. 대형 모터나 압축기를 시동할 때 추가 여유가 매우 중요합니다.

SBW 안정 장치가 없으면 값비싼 장비가 전력망에 맡겨지게 됩니다. 하나를 사용하면 생산이 계속 실행되고 민감한 장치가 안전하게 유지되며 예상치 못한 가동 중지 시간이 훨씬 줄어듭니다.

올바른 SBW 안정기 선택

SBW 안정기를 선택하려면 용량, 환경 및 부하 특성에 주의가 필요합니다.

1단계 - 부하 결정

연결될 모든 장비의 전력 소비량을 합산하십시오. 모터 및 압축기의 시동(돌입) 전류를 포함합니다. 마진을 적용합니다. 일반적으로 향후 확장을 위해 20~30%입니다. 2단계 - 그리드 상태를 확인하세요.

상태	요구 사항
입력 전압 범위	표준: 304 456V(380V ±20%). 광범위한 옵션 사용 가능
빈도	50Hz/60Hz(대부분의 모델은 듀얼 정격)
위상 불균형	귀하의 사이트에 만성적인 불균형 문제가 있는지 확인하십시오. 그렇다면 독립적인 위상 보상을 선택하십시오.

3단계 - 출력 요구 사항 지정

출력 전압 - 일반적으로 3상 380V

안정화 정확도 - 표준 ±2%, 고정밀 모델의 경우 ±1%

응답 시간 — 1초 기준 미만; 더 빠른 옵션 사용 가능4단계 — 설치 환경 고려

상태	요구 사항
실내/실외	표준 장치는 실내 등급입니다. 실외에는 내후성 인클로저가 필요합니다(IP33 이상).
주변 온도	표준: -10°C ~ +40°C. 이 범위 밖에서는 정격 감소가 필요합니다.
고도	1000m 이상에서는 용량 감소(1000m당 약 10%)
습기	≤90%(비응결)
