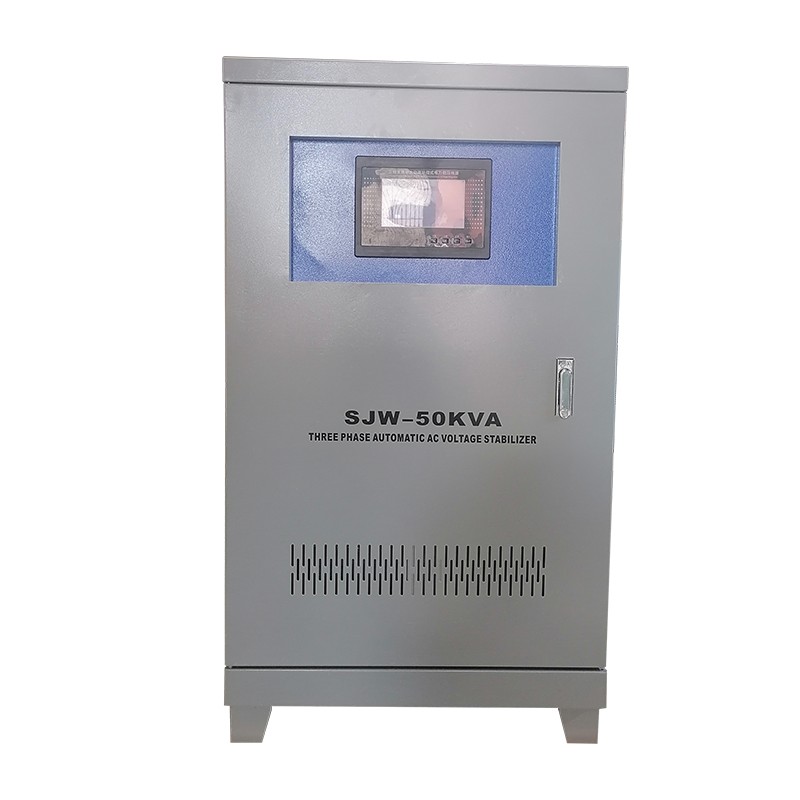

SJW 삼상 보상 AC 전압 안정기

Yibaling SJW 3상 보상 AC 전압 안정기는 정밀 제조 라인, 데이터 센터, 의료 영상실 및 통신 스테이션과 같이 전력 품질이 중요한 장소를 위해 제작된 빠른 3상 전력 안정기입니다.
독립적인 위상 제어와 결합된 스마트 멀티탭 설계를 사용합니다. 즉, 전압 변동, 위상 불균형, 강하, 서지를 실시간으로 수정할 수 있습니다.

다양한 애플리케이션에서 SJW 시리즈 전압 안정기의 기능은 무엇입니까?

1. 공장 및 작업장에서

대형 기계가 시동되면 전압이 떨어지는 경우가 많습니다. 때로는 단상 부하가 고르지 않게 분산되어 전압이 불균형 상태로 유지되는 경우도 있습니다.
SJW는 단 20~40밀리초 내에 이러한 변화를 감지하고 각 단계를 개별적으로 즉시 수정합니다.
예를 들어, 반도체 공장에서는 한 사이클의 전압 강하라도 전체 웨이퍼 배치를 망칠 수 있습니다. SJW는 출력 전압을 설정점의 ±1% 이내로 유지하여 업스트림 그리드 문제로부터 민감한 장비를 보호합니다.

2. 상업용 건물의 경우

이러한 건물에서는 조명, 에어컨 및 IT 장비가 서로 다른 위상에 있으며 전압이 거의 균형을 이루지 않습니다. 공유 코어를 사용하는 일반 안정 장치는 이를 처리할 수 없는 경우가 많습니다.
그러나 SJW의 세 가지 독립적인 보상 장치는 각 단계를 자체적으로 처리합니다. 이는 더 이상 과부하된 중성선이 없고 전력 손실이 적으며 성가신 조명 깜박임이 없음을 의미합니다.

3. 원격지에서

예를 들어 수처리 공장이나 광산에서는 긴 가공선을 통해 전력이 공급되는 경우가 많습니다. 피크 시간대에는 전압이 320V 이하로 떨어질 수 있습니다.
SJW의 넓은 조정 범위(일반적으로 ±20%~±30%)는 전압을 다시 일반 380V 또는 400V로 높입니다.
결과적으로 펌프, 송풍기 및 분쇄기는 필요한 토크를 얻고 낮은 전압으로 인해 작동하지 않습니다.

핵심소재 및 기술

SJW 안정기의 성능은 빠른 스위칭, 낮은 손실, 높은 서지 내성 및 긴 서비스 수명이라는 특정 엔지니어링 목표를 충족하기 위해 엄선된 재료 및 구성 요소 세트를 기반으로 구축되었습니다.

1. 보상 변압기

SJW 안정기의 핵심은 각 위상에 하나씩 세 개의 독립적인 보상 변압기입니다.
권선은 고순도 무산소 구리(여기서는 값싼 알루미늄 없음)로 만들어졌으며 최대 180°C의 온도를 안전하게 견딜 수 있는 H 등급 절연 시스템을 갖추고 있습니다.
철심은 스텝 랩 조인트 기술을 사용하여 고품질 냉간 압연 실리콘강(예: 30Q130)으로 제작됩니다. 이는 단순히 에너지 낭비가 적고 무부하 손실이 낮다는 것을 의미합니다.
또한 이 설계는 누설 인덕턴스를 매우 낮게 유지하므로 제어 시스템에서 필요할 때마다 보상 전압이 거의 즉각적으로 반응합니다.

2. 제어 및 샘플링 시스템

SJW의 '브레인'은 DSP(디지털 신호 프로세서) 또는 고성능 MCU입니다.
고정밀 변압기(정확도 등급 0.2) 및 홀 효과 전류 센서를 사용하여 3상 전압을 지속적으로 모니터링합니다.
제어 시스템은 각 단계에 대해 독립적인 PID 보상을 사용합니다. 즉, 각 단계는 다른 단계를 방해하지 않고 별도로 수정됩니다.
과전압, 저전압, 과전류, 위상 손실, 잘못된 위상 순서 등 모든 보호 기능이 소프트웨어에 내장되어 있지만 문제가 발생할 경우 장치가 안전하게 작동하지 않도록 하는 전용 하드웨어 백업도 있습니다.

3. 서지 보호 및 EMI 필터링

모든 위상 입력에는 서지 보호 기능이 내장되어 있습니다.
MOV(금속 산화물 배리스터) - 전압 스파이크 흡수
가스 방전관(GDT) – 더 큰 서지를 처리합니다.
공통 모드 및 차동 모드 서지가 장비에 도달하는 것을 모두 차단합니다.
더욱 깨끗한 전력이 필요한 경우 옵션 EMI 필터를 추가하여 고주파 소음을 줄일 수 있습니다. 특히 근처에 민감한 전자 부하가 있는 경우 유용합니다.

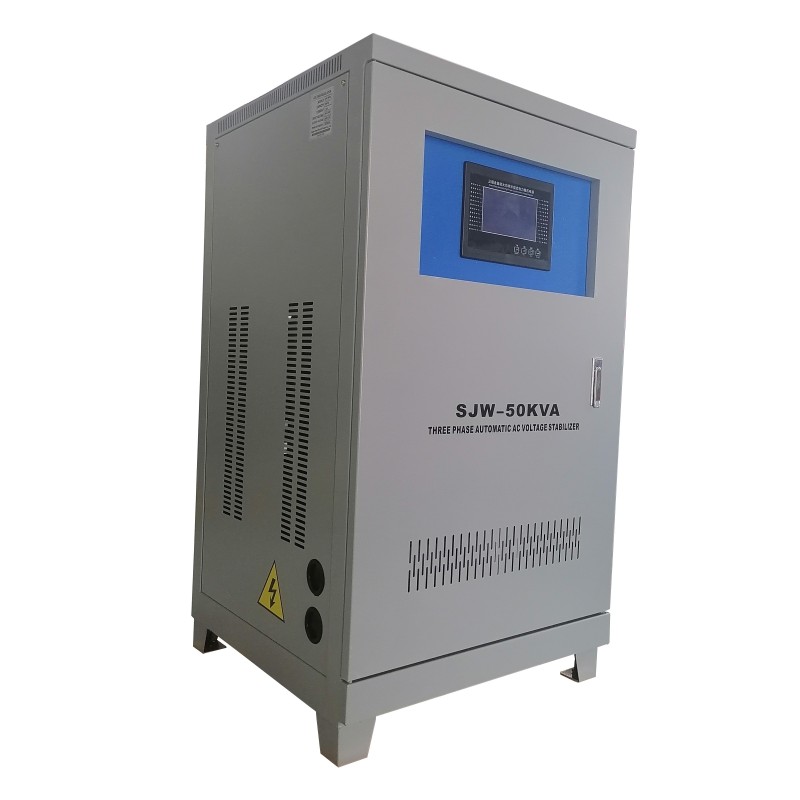

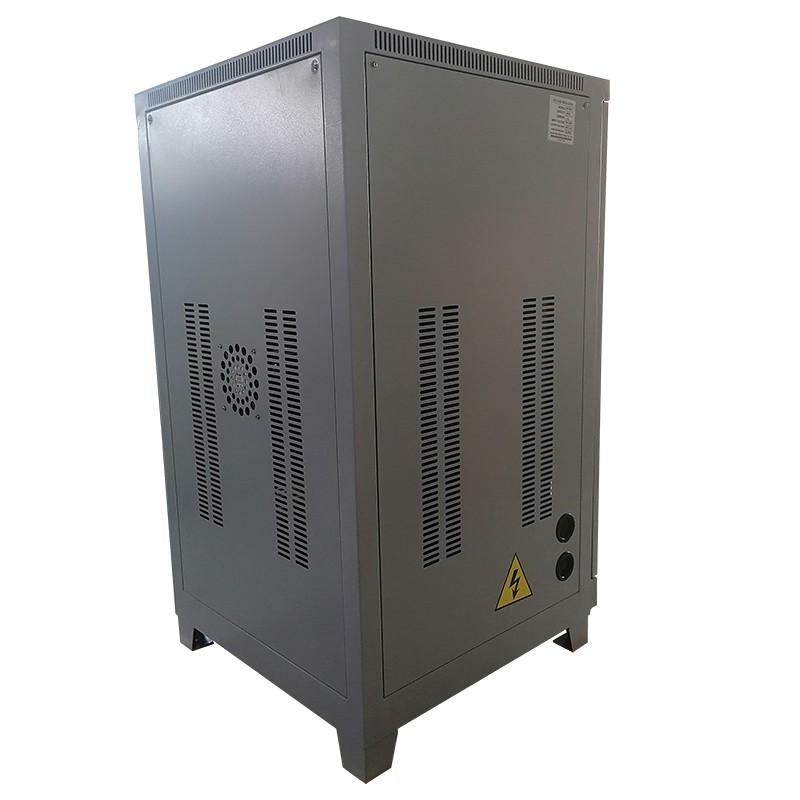

4. 인클로저 및 냉각

SJW는 견고한 강철 인클로저(최소 1.5mm 두께)에 정전기 분말 코팅(≥80μm)으로 제공되어 내부식성이 뛰어납니다.
표준 보호: IP20 – 실내 전기실에 적합
더 높은 보호 옵션: IP23, IP54 이상 - 먼지가 많은 지역이나 실외 사용에 적합
냉각:
최대 100kVA 장치의 경우 일반적으로 자연 대류로 충분합니다(팬 소음이 없고 움직이는 부품이 고장나지 않음).
더 큰 장치의 경우 수명이 긴 볼 베어링이 있는 온도 조절 팬이 필요할 때만 작동합니다.
간단히 말해서, 케이스가 견고하고 냉각이 스마트하며 사이트에 적합한 보호 수준을 선택할 수 있습니다.

SJW 3상 안정기 맞춤화

1. 주요 매개변수 확인

생산 전에 고객은 다음 매개변수를 명확하게 정의해야 합니다.

2. 당사가 고객에게 제공하는 기술 문서

SJW 안정 장치를 제작하면 추측할 필요가 없습니다. 우리가 보내는 내용은 다음과 같습니다.
보상 변압기 도면 – 코어 크기, 권선 레이아웃 및 절연 등급을 보여줍니다.
SCR 모듈 선택 보고서 – 우리가 사용하는 사이리스터, 남겨두는 안전 마진, 열 관리 방법을 설명합니다.
제어 PCB 회로도 및 펌웨어 버전 - 샘플링 방법, 보호 설정 및 통신 프로토콜(필요한 경우 Modbus, RS485 또는 이더넷)이 포함됩니다.
기계 도면 및 단자 레이아웃 - 장착 방법, 케이블이 들어가는 위치, 필요한 경우 바이패스 스위치를 연결하는 방법을 알려줍니다.

3. 제작 방법 – 주요 제조 단계

우리는 단순히 부품을 '조립'하는 것이 아닙니다. 우리는 통제된 프로세스를 따릅니다.
코일 감기 – 일정한 장력을 유지하면서 컴퓨터로 제어되는 기계에서 수행됩니다. 모든 단열재 층은 균일합니다. "행운의 추측"을 하는 핸드 와인딩은 없습니다.
진공 압력 함침(VPI) – 권선을 고진공(133Pa 이하)에서 무용제 H급 에폭시 수지에 담근 후 온도 조절 오븐에서 경화합니다.
중요한 이유: 이렇게 하면 권선의 방수, 방진, 진동 방지 및 열 방출 성능이 향상됩니다. VPI가 없으면 단열재가 몇 년 전에 실패합니다.
SCR 조립 – 모듈은 열 그리스를 사용하여 방열판에 장착되고 보정된 토크 렌치로 조입니다. 이는 접촉 저항을 낮게 유지하고 과열을 방지합니다.

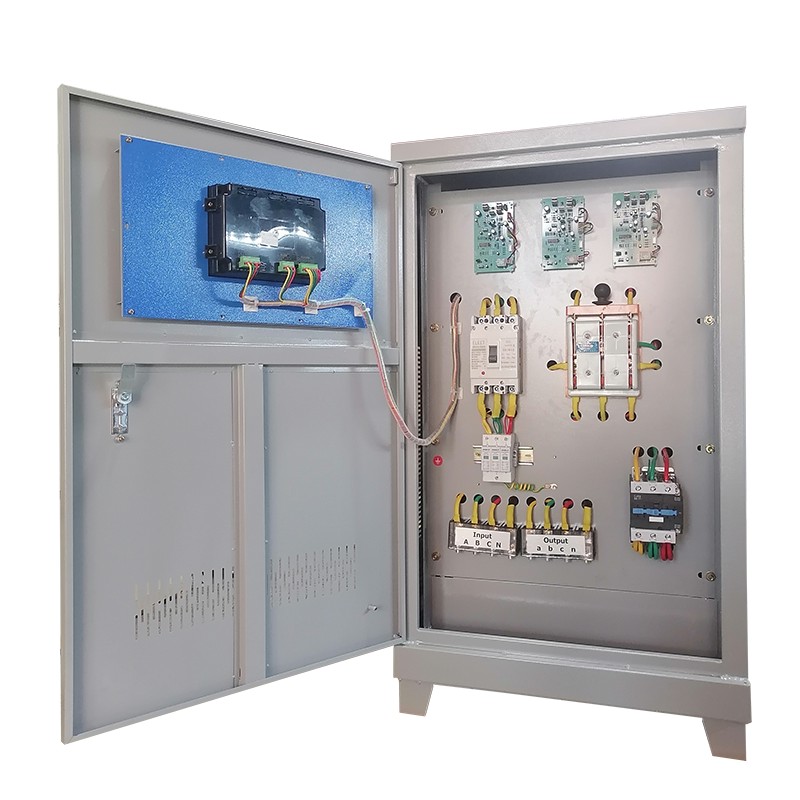

최종 조립 – 전기적 소음을 줄이기 위해 전원 및 제어 섹션이 물리적으로 분리되어 있습니다. 모든 내부 부스바는 주석 도금 순수 구리(알루미늄 아님)입니다. 구리는 저항이 낮고 열이 적으며 수명이 길다는 것을 의미합니다.

4. 공장 테스트

모든 SJW 장치는 일련의 완전한 루틴 및 유형 테스트를 거칩니다.
절연 저항(2500V 메가에서 ≥ 100MΩ)
유전체 내성(AC 3500V / 권선과 접지 사이 1분)
위상 독립적 조정 테스트 - 불균형 입력 전압이 인위적으로 적용되고(예: A:+15%, B:0%, C:−10%) 출력 불균형이 측정됩니다(±1% 이하여야 함).
동적 응답 테스트 – 50% 로드 단계가 적용됩니다. 출력 전압 강하 및 복구 시간은 고속 전력 분석기로 기록됩니다. 40ms 이내에 ±1% 이내로 돌아와야 합니다.
로드 덤프 테스트 – 전체 로드가 갑자기 제거됩니다. 과전압 과도 현상은 설정점의 +5%를 초과해서는 안 됩니다.
과전류/단락 보호 테스트 - 시뮬레이션된 오류를 통해 SCR이 차단되고 입력 차단기가 지정된 시간 내에 작동하는지 확인합니다.
각 테스트 결과는 제품과 함께 고객에게 전달되는 공장 테스트 보고서에 기록됩니다.

설명할 수 없는 장비 경보, 전압 관련 생산 중단 또는 시설의 3상 불균형과 같은 문제에 직면한 경우 SJW 시리즈가 답이 될 수 있습니다. Yibaling의 엔지니어링 팀은 크기 조정, 사용자 정의 및 기술 지원을 지원할 준비가 되어 있습니다.
