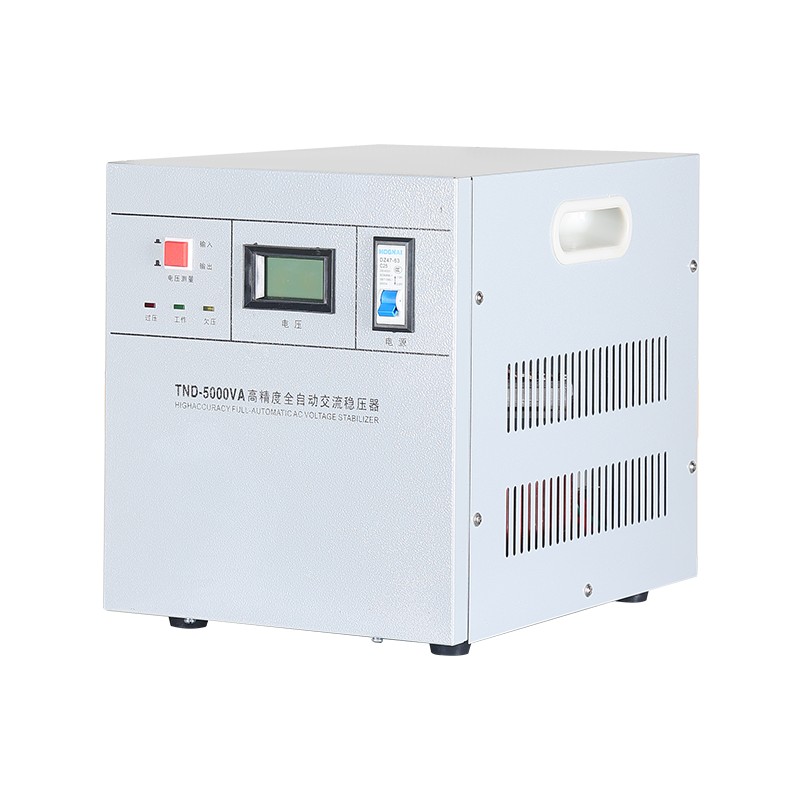

TND 완전 자동 AC 전압 안정기

TND 완전 자동 AC 전압 안정기는 SVC 시리즈 AC 전압 안정화 전원 공급 장치의 혁신적인 제품 중 하나입니다. Zhejiang Yibaling Power Equipment Co., Ltd.가 대만 기술을 도입하고 중국 전원 공급 장치의 실제 상황을 고려하여 설계 및 개발한 새로운 유형의 고정밀 완전 자동 AC 전압 안정기입니다.
이 전압 안정기는 고전적이고 안정적인 단상 완전 자동 AC 전압 안정기입니다. 이는 전원 공급 장치 품질에 대한 안정적인 요구 사항이 있는 사무실, 상업, 실험실 및 경공업 환경을 위해 특별히 설계되었습니다. 성숙한 링형 자동 변압기와 서보 모터 구동 카본 브러시 조정 기술을 채택합니다. 입력 전압을 실시간으로 감지하여 링형 변압기에서 카본 브러시의 부드러운 움직임을 지능적으로 제어하여 출력 전압의 연속적이고 무단계 보정을 달성합니다.

기본 매개변수

핵심 소재

TND 완전 자동 AC 전압 안정기의 핵심 성능은 효율성, 수명, 응답 속도 및 안전성이라는 네 가지 주요 목표를 위한 엄격한 재료 및 구성 요소 선택을 기반으로 합니다. 각 선택은 중요한 엔지니어링 문제를 직접적으로 해결합니다.

1. 핵심 구성 요소

철심은 투자율이 높고 철손이 낮은 냉간연향 규소강판(30Q130 등)을 사용합니다. 적층 공정으로 자기 전도성 효율을 극대화하고 무부하 손실과 발열을 최소화합니다. TND 완전 자동 AC 전압 안정기의 권선은 순도 ≥ 99.95%의 순수 구리 테이프를 사용하여 낮은 저항과 높은 전류 전달 용량을 보장합니다.

2. 중요한 조절 성분

즉, 카본브러시는 은이나 구리를 함유한 특수 흑연복합재료를 사용한다. 이 소재는 내마모성, 자체 윤활성 및 전도성 사이의 최상의 균형을 달성하여 링 모양 권선에서 수백만 번의 부드러운 슬라이딩 동작 중에 낮은 접촉 저항과 최소 스파크를 보장합니다. 이는 수년간 유지 관리가 필요 없는 작동에 매우 중요합니다.

3. 정밀한 전압/전류 변압기

이 부분은 제어 시스템의 두뇌 역할을 합니다. 샘플링 장치는 0.5등급 이상의 정밀도 수준을 갖춘 전압/전류 변환기를 사용하여 밀리볼트 수준의 오류로 실시간 그리드 감지를 달성합니다.
컴퓨팅 코어는 산업용 등급 마이크로컨트롤러(MCU)를 사용하여 고속으로 데이터를 처리하고 명령을 내립니다.
실행 터미널에는 두 가지 기술 경로가 있습니다. 경제성과 높은 과부하 용량을 추구하는 사람들은 대용량 자기 유지 릴레이를 선택합니다. 최고의 속도(응답 시간은 밀리초 수준까지 빠를 수 있음), 정숙성 및 매우 긴 수명(기계적 마모 없음)을 추구하는 경우 사이리스터를 통해 조용하고 스파크 없는 전자 스위칭을 달성하는 비접촉 무접점 계전기(SSR)를 선택해야 합니다.

4. 전체 구조

TND 완전 자동 AC 전압 안정기의 케이스는 두께 ≥ 1.2mm의 고품질 냉간 압연 강판으로 만들어졌으며 인산염 처리 및 분체 코팅으로 코팅되어 전자파 차폐 및 기계적 보호 기능을 제공합니다.
내부의 대전류 채널은 모두 주석 도금 또는 은도금 T2 구리 스트립으로 연결되어 경로 임피던스와 발열을 최소화합니다. 안전 보호의 최전선에는 배리스터(MOV)와 가스 방전관으로 구성된 다단계 서지 흡수 네트워크가 통합되어 낙뢰 및 그리드 피크 서지를 방지합니다.
따라서 고품질 TND 전압 안정기는 본질적으로 높은 자기 전도성 재료, 내마모성 전도성 재료, 정밀 반도체 장치 및 안정적인 구조 재료의 시스템 통합입니다.

제품정보

FAQ

Q: 안정기, 변압기, UPS(무정전 전원 공급 장치)의 차이점은 무엇입니까?
A: 이 세 가지의 핵심 기능은 서로 다릅니다.
변압기: 주로 전압 레벨을 변경하는 데 사용되지만(예: 380V에서 220V로) 변동하는 전압을 자동으로 안정화하지는 않습니다.
안정기: 핵심 기능은 변동하는 전압을 자동으로 안정화하고 출력을 설정 값(예: 220V)으로 유지하는 것입니다. 특별히 설계된 경우를 제외하고는 전압 레벨을 변경하지 않으며 백업 배터리도 제공하지 않습니다.
UPS: 주요 기능은 중단 없는 전원 공급을 제공하는 것입니다(정전 시 배터리 인버터로 전원 공급). 일반적으로 안정화 기능도 있지만 전력 및 배터리 수명은 제한되어 있으며 비용은 안정 장치보다 훨씬 높습니다.

Q: TND 완전 자동 AC 전압 안정기에 적합한 용량을 선택하는 방법은 무엇입니까?
답변: 주요 단계:
총 전력 계산: TND 완전 자동 AC 전압 안정기에 연결될 모든 장치를 나열하고 정격 전력을 더합니다(와트 W 또는 킬로볼트 암페어 kVA 단위).
참고: 유도성 부하(예: 모터, 압축기)의 시동 전력은 정격 값의 3~7배일 수 있으므로 시동 전력을 기준으로 계산해야 합니다.
안전 마진 허용: 총 전력에 안전 계수(권장 1.2-1.5)를 곱하여 필요한 전압 안정기의 최소 용량을 얻습니다. 예: 총 부하가 8kVA인 경우 최소 10kVA의 전압 안정기를 선택해야 합니다.
전압 확인: TND 완전 자동 AC 전압 안정기의 입력 전압 범위가 현지 전력망의 변동(예: 170V - 250V)을 포괄할 수 있는지, 출력 전압이 장비 요구 사항(예: 220V)을 충족하는지 확인하십시오.
