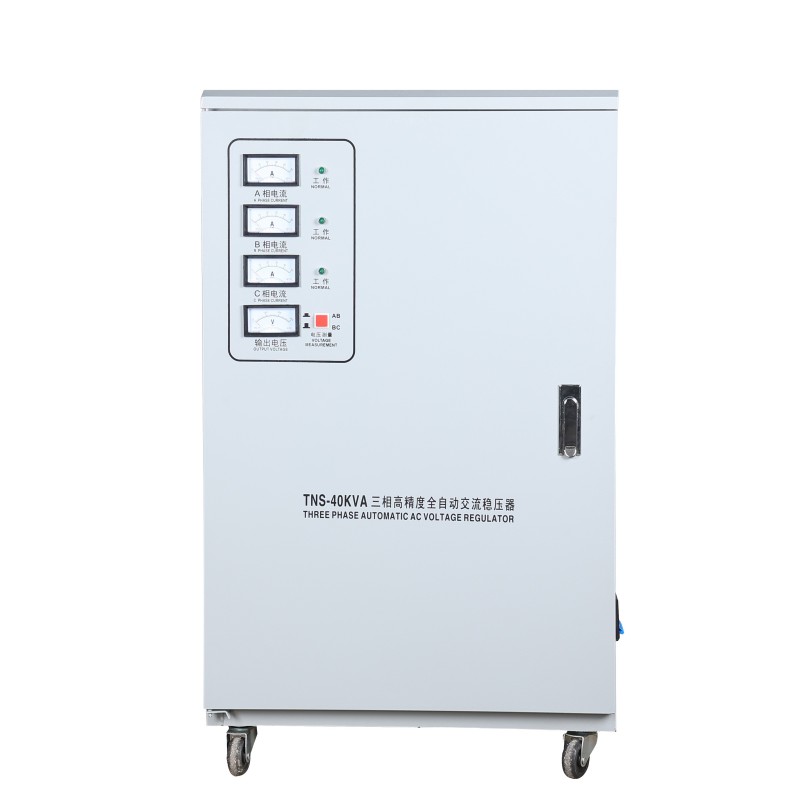

TNS 완전 자동 AC 전압 안정기

완전 자동 AC 전압 조정기의 Yibaling TNS 시리즈는 산업 및 중요 시설을 위해 특별히 설계된 고성능 3상 전원 보호 장치입니다. 고급 모듈식 권선과 지능형 단계별 조절 기술을 사용합니다. 3상 전압의 변동, 불균형, 저전압/과전압 문제를 실시간으로 모니터링하고 자동으로 수정하며, 지속적이고 안정적인 순수 전력을 출력할 수 있습니다.

제품 응용

실제 응용 분야에서 TNS 완전 자동 AC 전압 안정기는 산업 심장의 수호자 역할을 합니다.

1. 정밀가공 워크숍

대형 CNC 펀치 프레스가 시동되어 그리드 전압이 급격하게 떨어지면 TNS 시리즈 전압 안정 장치는 수십 밀리초 이내에 신속하게 보상할 수 있어 인접한 5축 머시닝 센터의 서보 모터가 흔들리지 않도록 보장함으로써 크기 편차로 인한 수만 개의 정밀 부품 폐기를 방지합니다.

2. 상업단지 배전실

각 층 매장의 전력 소비 기간이 고르지 않아 3상 부하의 불균형이 심합니다. 기존의 전압 조정기는 압도될 수 있지만, 이 제품의 지능형 단계별 조정 기능은 각 상 전압을 독립적이고 정확하게 안정화할 수 있어 전압 불균형으로 인한 중성선 과부하 가열 및 깜박임 문제를 근본적으로 제거하고 전체 쇼핑몰의 에어컨, 조명 및 엘리베이터 시스템의 원활한 작동을 보장합니다.

3. 오지의 하수처리장

이런 곳에서는 장거리 전원선 종단의 전압이 낮은 레벨에서 300V 내외를 맴도는 경우가 많다. TNS 완전 자동 AC 전압 조정기의 광범위한 전압 조정 기능은 이를 표준 380V까지 꾸준히 올릴 수 있어 송풍기 및 리프트 펌프와 같은 주요 전력 장비가 충분한 토크를 받을 수 있도록 보장하고 장비의 시동 정지 실패 및 전력 부족으로 인한 하수 처리 효율 감소를 방지합니다.

제품정보

핵심 소재

Yibaling TNS 완전 자동 AC 전압 안정기의 핵심 재료 시스템은 산업 수준의 안정적인 전원 공급을 달성하기 위한 물리적 기반을 형성합니다. 이는 효율적인 전압 조절, 지능형 제어 및 강력한 보호라는 세 가지 주요 목표를 중심으로 구축되었습니다.
신뢰할 수 있는 TNS 전압 안정기는 본질적으로 고급 실리콘강, 고전도 구리 재료, 내마모성 복합 재료, 반도체 장치 및 보호 재료의 시스템 엔지니어링 통합입니다.

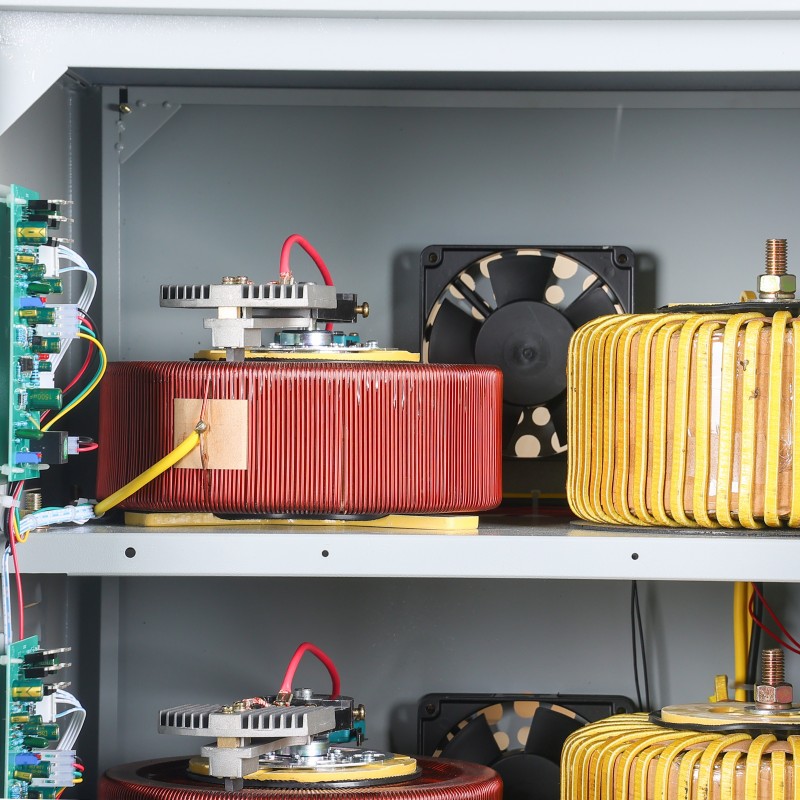

투자율이 높고 손실이 적은 냉간압연 규소강판을 코어로 하고, 고순도 전해동 에나멜 권선을 결합하여 효율적이고 열손실이 낮은 자기-전기 변환 본체를 구성하는 것이 핵심입니다.
주요 전압 조절 동작은 권선에 있는 특수 금속 흑연 복합 카본 브러시의 정밀한 슬라이딩에 달려 있습니다. 이 소재는 전도성, 자기 윤활성, 내마모성이 뛰어납니다.
고급 모델은 사이리스터 또는 IGBT 전력 반도체 모듈을 사용하여 무접촉, 밀리초 수준, 스파크 없는 스위칭을 달성하고 매우 긴 서비스 수명을 제공합니다.
제품의 두뇌는 실시간 정밀 샘플링과 신속한 의사결정을 담당하는 산업용 등급 마이크로프로세서(MCU)와 정밀 전압/전류 변환기로 구성됩니다.
안전성과 구조 측면에서 내부 고전류 채널은 저임피던스 주석 도금 구리 바를 사용하고, 섀시는 방청 처리 후 고품질 냉간 압연 강판으로 제작되었으며, MOV(금속 산화물 배리스터) 및 기타 구성 요소가 통합되어 서지 방지 회로를 구성합니다.

TNS 완전 자동 AC 전압 안정기의 사용자 정의

1. 주요 변수 및 기술 확인

핵심 성과 지표:

안정화 정확도: ±1%인지 ±0.5%인지 명확하게 지정하십시오. 이는 내부 샘플링 회로(예: 16비트 이상의 정밀도 ADC 칩) 및 전압 변환기(PT)의 정확도 수준(예: 0.2 클래스)에 직접적인 영향을 미치기 때문입니다.
응답 시간: 전체 응답 시간(전압 변동에서 정확도 범위 내 회복까지)인지 스텝 응답 시간인지 명확하게 지정합니다. 프레스 기계, 스폿 용접 기계 등의 시나리오에서는 순간 전압 강하 보상 속도에 대한 요구 사항을 확인해야 하며, 이에 따라 비접촉식(사이리스터) 스위칭을 채택할지 고속 서보 모터 솔루션을 채택할지 결정됩니다.

주요 재료 및 프로세스의 초기 구성:

효율성 요구 사항에 따라NTs, 규소강판 등급의 상한을 명확히 명시예: "신일본제철 27ZH100 또는 국산 등급 30QG120 이상의 방향성 규소강판을 사용해야 합니다."
과부하 용량 및 수명 요구 사항을 기준으로 함, 전압 조정 구성 요소의 유형을 명확하게 지정하십시오.: "잦은 조정이 필요하고 유지 관리가 필요하지 않은 시나리오에서는 Infineon 또는 동급 브랜드의 양방향 사이리스터(사이리스터) 모듈을 사용하도록 지정하고, 충격 부하가 큰 시나리오에서는 서보 모터 솔루션과 함께 은 흑연 복합 카본 브러시 및 특수 내마모성 권선을 사용하도록 지정합니다."
환경을 기반으로, 보호 및 부식 방지 프로세스를 명확하게 지정합니다.: "실외 해안 환경의 경우 박스 본체는 304 스테인리스 스틸 소재를 사용하거나, 탄소강 박스 본체는 '에폭시 아연 함유 프라이머 + 에폭시 산화철 중간 도료 + 폴리우레탄 탑코트' 고강도 부식 방지 코팅 시스템을 사용하며 건조 필름 총 두께는 ≥ 250μm입니다."

2. 계획 설계

전자기 및 구조적 심화 설계:

전자기 계산 문서: 철심 자속밀도 값(예: 1.65T 이하), 전기속밀도 값, 단락 임피던스 계산, 손실 분포(무부하 손실, 부하 손실, 추가 손실) 등을 포함한 상세한 계산을 제공합니다.

주요 설계 결과:

보상 변압기 설계 도면: 용량, 전압비, 권선 형태(예: 호일 권선 또는 전선 권선), 절연 등급(예: H 등급 180°C)을 명확하게 지정합니다.
전압 조정기/전력 모듈 선택 계산: 비접촉식을 사용하는 경우 전압/전류 안전 여유도 계산(일반적으로 전압 ≥ 2.5배, 전류 ≥ 2배) 및 방열 계산을 제공합니다.
제어 논리 다이어그램: 독립적인 3상 샘플링, 제어 알고리즘(예: 퍼지 PID), 보호 논리(예: 과전류 반한시 특성 곡선)를 위한 하드웨어 회로를 명확하게 지정합니다.

3. 원자재 구매 및 생산 개시

핵심 자재 조달 및 창고 검사:

실리콘 강판: 철손값(P1.7/50), 자기유도강도(B800)는 공급업체의 품질인증서와 샘플을 확인하세요.
전자기선/구리박: 도체의 직류저항률, 절연층 두께, 내전압 값을 확인한다.
전력반도체 모듈: 공장 보고서 원본을 확인하고 정적 매개변수 테스트(예: 트리거 전압, 전류)를 수행합니다.
단열재: 내열등급 인증 및 두께 균일성을 검증합니다.

주요 프로세스 및 특수 프로세스 제어:

철심 적층: 계단식 적층 툴링을 이용하여 적층계수(>0.96)를 조절하고, 완료 후 무부하 전류와 초기 손실값을 측정한다.
권선 권선 및 절연 처리: 정장력 권선기를 사용하고, 완료 후 권선간 펄스 내전압 시험(3.5kV, 0.1s 등)을 실시한다. 함침과정은 "예열-진공-침지-경화" 전체 온도-압력 곡선 과정을 기록한다.
비접촉식 전원 장치 어셈블리: 방열판에 지정된 종류의 열전도성 실리콘 그리스를 도포하고, 고정 토크의 토크 렌치를 사용하여 설치 볼트를 조여 일관된 접촉 열저항을 보장합니다.
