BK 제어 변압기란 무엇이며 왜 중요한가요?

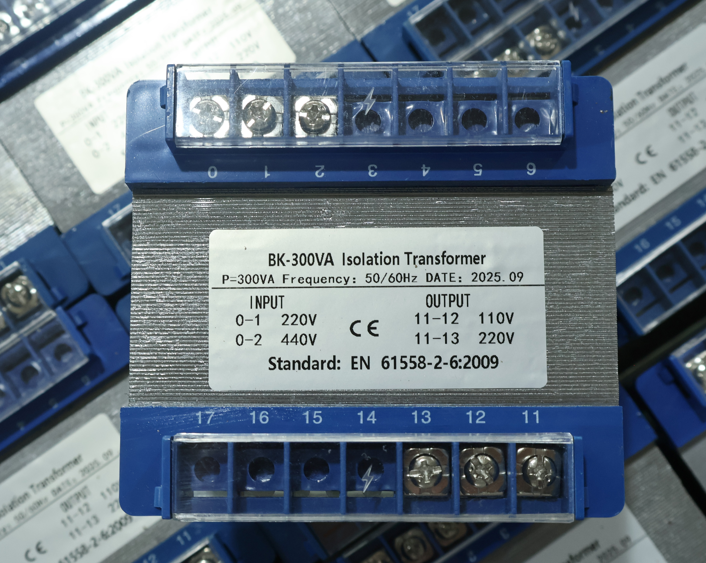

A BK 제어 변압기공작기계, 자동화 시스템, 산업용 제어반에 안정적이고 절연된 제어 전원을 제공하도록 설계된 단상 건식 변압기입니다. 핵심 작업은 주 공급 전압(380V, 220V 또는 기타 입력)을 PLC, 계전기, 접촉기, 솔레노이드 및 표시등에 실제로 필요한 제어 전압으로 낮추는 것입니다.

50~60Hz 주파수 등급은 BK 시리즈를 특히 가치 있게 만드는 요소입니다. 50Hz 그리드를 사용하는 국가(유럽, 아시아, 아프리카)와 60Hz 그리드를 사용하는 국가(북미, 남미 일부 지역)에서는 수정 없이 사용할 수 있습니다. 전 세계적으로 수출하는 장비 제조업체의 경우, 이를 통해 다양한 시장에 맞는 다양한 변압기 버전이 필요하지 않습니다.

그게 왜 중요해요?

제어 회로가 민감하기 때문입니다. 모터의 전압 강하로 인해 PLC에 결함이 발생하거나 접촉기가 떨리거나 센서가 잘못된 판독값을 제공할 수 있습니다. BK 변압기는 제어 회로를 주 전원 버스에서 분리하고, 잡음을 필터링하며, 제어 시스템이 신뢰할 수 있는 전용의 안정적인 전압 공급을 제공합니다.

간단히 말해서, 하나의 변압기, 모든 주파수 — 어디에 있든 안정적인 제어 전력을 제공합니다.

어떻게BK 제어 변압기공장

원리는 간단하며 수십 년에 걸쳐 입증되었습니다.

1단계 - 입력

1차 권선은 주 전원(일반적으로 220V 또는 380V 단상 AC(모델에 따라 최대 500V 또는 1000V))에 연결됩니다. 멀티탭 기본 옵션은 라인 전압 변화를 수용합니다.

2단계 - 전자기 유도

1차 코일에 AC 전압을 가하면 철심에 교류 자기장이 생성됩니다. 이는 2차 권선에 전압을 유도합니다. 권선비는 출력 전압을 결정합니다(N1/N2 = V1/V2).

3단계 - 출력

2차 권선은 필요한 제어 전압(일반적으로 110V, 127V, 220V, 36V, 24V 또는 12V)을 생성합니다. 일부 모델에는 여러 개의 2차 권선이 있습니다. 하나는 제어 회로용이고 다른 하나는 로컬 조명용이며 모두 단일 장치에 있습니다.

4단계 - 격리

1차 권선과 2차 권선은 전기적으로 분리되어 있으며 직접 연결되지 않습니다. 이는 서지, 노이즈 및 지락이 제어 회로에 도달하는 것을 차단합니다.

그 결과 제어 시스템을 위한 깨끗하고 안정적이며 격리된 전원이 제공됩니다.

BK 변압기의 일반적인 유형 및 등급

BK 변압기는 넓은 용량 범위를 포괄합니다.

왜BK 제어 변압기문제

모든 기계 제어 회로에는 안정적인 전원 공급이 필요하기 때문입니다.

BK 제어 변압기가 제공하는 기능은 다음과 같습니다.

1. 50/60Hz 글로벌 호환성

BK 시리즈는 50Hz 및 60Hz 그리드용으로 설계되었습니다. 수출용 장비는 전 세계적으로 동일한 변압기를 사용할 수 있으므로 국가마다 다른 모델을 보유할 필요가 없습니다.

2. 넓은 전압 범위

110V~480V의 1차 전압 옵션과 6.3~220V의 2차 전압 옵션을 갖춘 BK는 거의 모든 제어 회로 요구 사항을 충족할 수 있습니다.

3. 전기적 절연

절연된 2차측은 민감한 제어 전자 장치로부터 주 회로 소음, 서지 및 결함을 방지합니다.

4. 다중 출력 권선

하나의 변압기가 제어 전압, 조명 및 표시기 신호를 동시에 공급할 수 있으므로 패널 배선이 단순화되고 구성 요소 수가 줄어듭니다.

5. 내구성이 뛰어난 구조

BK 변압기는 긴 수명과 낮은 손실을 위해 고순도 구리 권선과 고투과성 냉간 압연 실리콘 강철 코어로 제작되었습니다.

6. 컴팩트하고 패널 친화적

풋 브래킷을 사용한 수직 장착은 제어판에 깔끔하게 맞습니다. 혼잡한 캐비닛을 위한 공간 효율적인 디자인.

7. 연속 근무 능력

BK 변압기는 간헐적인 부하가 아닌 전체 부하에서 장기간 연속 작동이 가능한 등급입니다.

올바른 BK 변압기 선택

BK 변압기를 선택하는 것은 간단하지만 몇 가지 주요 세부 사항에 주의가 필요합니다.

1단계 - 부하 결정

변압기로 전원을 공급받을 모든 장치를 나열하십시오.

PLC 전원 공급 장치(VA 등급)

릴레이 및 접촉기 코일(VA 유지)

솔레노이드 밸브

표시 등

지역 조명

센서 및 송신기

명판 와트뿐만 아니라 동시에 작동할 모든 장치의 VA를 추가합니다. 접촉기는 무효 전력을 소모하므로 가능하면 VA를 사용하십시오.2단계 - 용량 크기 조정

팁: 오버사이즈가 언더사이즈보다 안전합니다. 너무 작은 변압기는 과열되어 조기에 고장날 수 있습니다. 약간 큰 변압기는 더 시원하게 작동하고 더 오래 지속됩니다.

3단계 - 1차 및 2차 전압 지정

여러 출력 전압(예: 110V 제어 + 36V 조명 + 6.3V 표시기)이 필요한 경우 변압기에 필요한 2차 권선이 있는지 확인하세요.

4단계 - 주파수 호환성 확인

표준 BK 변압기는 50/60Hz 이중 정격이므로 특별한 구성이 필요하지 않습니다. 특이한 요구사항이 있는지 확인하세요.

5단계 - 환경 확인

최종 생각

BK 제어 변압기는 제어판에서 가장 흥미로운 구성 요소가 아닙니다. 구석에 앉아 조용히 제 역할을 하고 있으며, 작동이 멈출 때까지 누구에게도 눈에 띄지 않습니다.

작동이 멈추면 PLC의 전원이 꺼집니다. 접촉기가 끊어졌습니다. 기계가 멈춥니다. 생산이 중단됩니다.

이것이 바로 올바른 BK 변압기를 선택하는 것이 중요한 이유입니다.

50/60Hz 이중 주파수 기능은 하나의 변압기 설계가 글로벌 장비에 서비스를 제공한다는 것을 의미합니다. 귀하의 기계가 유럽(50Hz), 미국(60Hz) 또는 그 사이 어디든지 BK 시리즈는 수정 없이 이를 처리할 수 있습니다.

구리 권선, 실리콘 강철 코어, 자연 공기 냉각 등 간단한 장치입니다. 그러나 이는 지속되도록 제작되어 제어하는 ​​기계보다 수명이 긴 경우가 많습니다. 좋은 제어 변압기는 비싸지 않습니다. 나쁜 것은.
