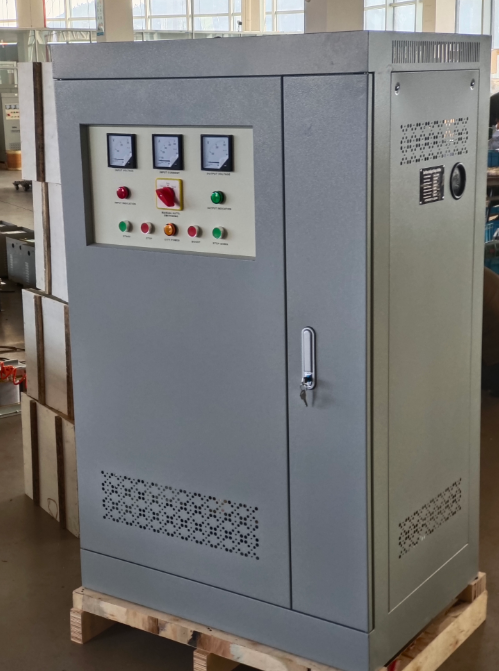

DBW 지능형 보상 전압 안정기란 무엇입니까?

불안정한 전압? DBW가 귀하를 보호해 드립니다

단상 장비가 점점 더 커지고 정교해짐에 따라 청정 전력에 대한 욕구도 함께 커지고 있습니다.

정밀 그라인더는 일관성 없는 마감을 생성합니다. CT 스캐너는 데이터에 고스트 이미지를 표시합니다. 실험실 장비는 실험 중에 표류합니다. 피크 시간대에는 에어컨이 작동하지 않아 건물 전체가 덥고 불편합니다.

대개 문제는 장비가 아니라 전압입니다.

그리드 전압은 하루 종일 변동됩니다. 최대 부하 중에는 낮고 밤에는 높습니다. 동일한 라인에 있는 중장비의 시동 서지를 추가하면 단상 220V 전원의 품질이 전혀 안정적이지 않습니다. 가전제품의 경우 전압 변동은 '작동함'과 '약간 제대로 작동하지 않음'의 차이를 의미할 수 있습니다. 정밀 및 고출력 장비를 원하시나요? 실행하는 것과 종료하는 것의 차이입니다.

Yibaling DBW 지능형 보상 전압 안정기는 해당 문제를 정확하게 해결하기 위해 제작되었습니다.

어떻게DBW 지능형 보상 전압 안정기공장

DBW는 보상 유형 전압 조정을 사용합니다. 이는 서보 유형 안정기와 동일하게 입증된 접근 방식이지만 더 나은 용량과 더 높은 효율성을 제공합니다.

시스템은 네 가지 주요 부분으로 구성됩니다.

보상 변압기

접촉 전압 조정기

자동 제어 회로

감속 구동 메커니즘을 갖춘 서보 모터

보상 변압기의 2차 권선은 주 회로와 직렬로 연결됩니다. 1차 권선은 접점 조정기의 출력에 연결됩니다.

운영주기는 다음과 같이 작동합니다.

1단계 – 실시간 샘플링.

제어 회로는 안정기 출력의 전압을 지속적으로 샘플링하여 출력이 설정점에서 유지되는지 확인합니다.

2단계 – 편차 계산.

샘플링된 신호는 출력이 목표 값에서 얼마나 멀리 이동했는지 확인하기 위해 처리됩니다.

3단계 - 조정 명령.

제어 회로는 서보 모터에 회전 신호를 보냅니다. 감속기와 체인 구동을 통해 모터는 접점 조절기의 권선 표면을 따라 카본 브러시를 움직입니다.

4단계 – 보상 수정.

카본 브러시의 새로운 위치는 접점 조정기의 출력 전압을 변경하고, 이는 차례로 보상 변압기의 1차 권선에 걸리는 전압을 변경합니다. 주 회로와 직렬로 연결된 2차 권선은 출력을 설정점으로 되돌리기 위해 필요에 따라 전압을 추가하거나 뺍니다.

이 폐쇄 루프 주기는 지속적으로 실행됩니다. 모니터링 → 계산 → 조정 → 다시 모니터링. 응답 시간은 일반적으로 10% 입력 전압 변화에 대해 1.5초 미만입니다.

실제로 중요한 주요 기능

대용량, 고효율

DBW 시리즈는 10kVA ~ 180kVA를 포괄하며 전체 부하 효율은 95% 이상이며 일부 모델은 98%를 기록합니다. 전력 낭비 없이 무거운 하중을 처리합니다.

파형 왜곡 없음

출력 파형은 입력 파형과 정확하게 일치합니다. 추가된 고조파나 왜곡이 없습니다. 의료 영상 장비와 정밀 기기의 경우 이는 매우 중요합니다. 왜곡은 이미지 품질과 측정 정확도에 직접적인 영향을 미칩니다.

모든 하중 유형에서 작동

저항성(히터, 조명), 유도성(모터, 압축기), 용량성(커패시터 뱅크) — DBW는 이 모든 것을 처리합니다. 하나의 안정 장치, 모든 하중.

시작 서지 처리

대형 모터와 압축기는 시동 시 엄청난 전류를 소비합니다. DBW는 트립되거나 종료되지 않고 서지를 흡수합니다.

포괄적인 보호

과전압, 저전압, 위상 손실, 잘못된 위상 순서, 과전류, 단락 등 모두 보호됩니다. 그리드가 오작동하면 DBW가 먼저 출력을 차단하고 장비를 보호합니다. 일부 모델은 수동 또는 자동 작동을 선택할 수 있는 안정화 및 주전원 직접 이중 공급 채널을 제공합니다.

어디에서DBW 지능형 보상 전압 안정화r 갈까요?

단상 고전력 전압 안정화가 필요한 거의 모든 곳에서 가능합니다.

정밀 제조 - CNC 기계, 정밀 연삭기, EDM 장비, 레이저 절단기. 전압 불안정은 가공 정확도에 영향을 미칩니다. 불량률은 올라가고 이익률은 낮아집니다.

의료 장비 – CT 스캐너, X선 시스템, 초음파, MRI 지원 시스템. 의료 영상 장비는 전력 품질에 매우 민감합니다. 전압 변동은 진단에 영향을 미칠 수 있는 이미지 아티팩트를 생성합니다.

실험실 및 R&D – 분석 장비, 테스트 장비, 측정 시스템. 표류하는 데이터와 실패하는 실험은 시간과 샘플, 돈을 낭비한다.

상업 및 공공 시설 – 중앙 에어컨, 엘리베이터, 대형 프린터, 통신실, 데이터 센터. 이들이 멈추면 건물 전체도 함께 멈춥니다.

산업 및 광산 현장 – 생산 라인, 섬유 기계, 믹서, 호이스트, 용접 장비. 라인은 멈출 수 없고 전압은 방황할 수 없습니다.

특히 변전소에서 멀리 떨어져 있고 케이블 길이가 길고 기준 전압이 낮은 저전압 배전선 끝에 있는 사용자의 경우 더욱 그렇습니다. 부하가 변경되면 전압 스윙이 더 심해집니다. DBW의 넓은 입력 범위(단상 176V 264V)는 이를 안정적으로 처리합니다.

올바른 것을 선택하는 방법DBW 지능형 보상 전압 안정기

가장 중요한 두 가지 사항은 용량(kVA)과 입력 전압 범위입니다.

용량 – 연결하는 모든 것의 총 전력을 더한 다음 30%의 마진을 추가합니다. 모터와 압축기는 시동 시 작동 전류의 몇 배를 소비하므로 충분한 공간을 확보하십시오.

표준 DBW 용량: 10kVA~180kVA. 어느 것이 맞는지 모르시나요? 장비 목록을 Yibaling 영업팀에 보내면 크기가 조정됩니다.

입력 전압 범위 - 표준 모델은 단상 176V 264V를 포괄합니다. 귀하의 사이트가 긴 공급 라인, 원격 위치, 약한 그리드와 같이 더 넓은 범위를 가지고 있는 경우 요청 시 더 넓은 입력 범위를 사용할 수 있습니다.

출력 전압 – 표준 출력은 단상 220V입니다. 조절 정확도는 ±1%에서 ±5% 사이로 설정할 수 있습니다. 공장 기본값은 일반적으로 ±3%입니다. 더 엄격한 정확도가 필요한 경우 주문 시 지정하십시오.

설치 환경 – DBW는 실내 설치용으로 설계되었습니다. 주변 온도 -15°C ~ +40°C, 상대 습도 90% 미만, 부식성 가스, 증기, 화학 침전물, 먼지 또는 폭발성/전도성 오염 물질이 없습니다. 현장에는 심한 진동이나 충격이 없어야 합니다.

최종 생각

DBW 지능형 보상 전압 안정기에는 터치스크린이 없습니다. Wi-Fi에 연결되지 않습니다. 헤드라인을 장식하지 않습니다.

그것이 하는 일은 간단합니다. 단상 고전력 전압을 안정적이고 지속적으로 안정화합니다.

수년 동안 불안정한 전력과 씨름해 온 공장, 병원, 실험실의 경우 그 차이는 즉각적입니다. 장비 작동이 중지됩니다. 생산이 중단됩니다. 사람들은 다음 전압 강하에 대해 걱정하지 않습니다.

공장 현장에서 가장 화려한 장비는 아닙니다. 그러나 그것은 다른 모든 것을 계속 작동시키는 것입니다.
