TSGC2 3상 접촉 전압 조정기란 무엇입니까?

일부 작업은 자동 안정 장치로 수행할 수 없습니다.

전압 안정기는 한 가지 일을 합니다. 바로 출력을 안정적으로 유지하는 것입니다. 그리드가 무엇을 하든 출력은 그대로 유지됩니다.

그러나 때로는 "안정"을 원하지 않는 경우도 있습니다. 당신은 "조정 가능"을 원합니다.

장비 시운전에는 0V에서 천천히 램프가 필요합니다. 모터 소프트 스타트에는 단계적인 전압 증가가 필요합니다. 실험실 유전체 테스트에는 다양한 전압 조건이 필요합니다. 노화 테스트에는 180V와 240V 사이에서 반복적으로 제품을 사이클링해야 합니다.

자동 안정 장치는 그 어떤 것도 할 수 없습니다. 그들은 하나의 전압에 고정되고 꿈쩍도 하지 않습니다.

TSGC2 3상 접촉 전압 조정기는 바로 이러한 작업을 위해 제작되었습니다.

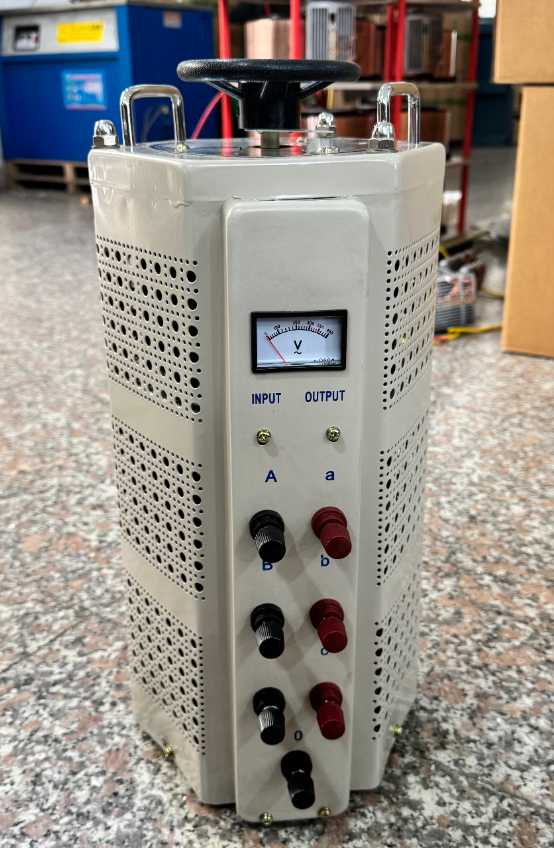

TSGC2는 3상 수동 접점 유형 전압 조정기로서 기본적으로 조정 가능한 자동 변압기입니다.

380V 3상 입력을 공급하면 0V에서 430V까지 지속적으로 조정 가능한 출력을 얻을 수 있습니다. 발걸음도, 탭도, 점프도 없습니다. 핸드휠을 돌리면 전압이 부드럽고 무단계이며 선형적으로 흐릅니다.

전자 기기가 아닙니다. 칩도 없고, 프로그램도 없고, 펌웨어 업데이트도 없습니다. 변압기, 핸드휠, 카본 브러시 세트만 있으면 됩니다. 최대한 간단하고, 최대한 안정적입니다.

어떻게TSGC2 3상 접촉 전압 조정기공장

TSGC2는 균일하게 감긴 코일이 있는 토로이드 코어를 사용합니다. 3개의 단상 조정기가 별형(Y) 구성으로 연결되어 있으며 브러시 홀더가 공통 샤프트에 장착되어 있습니다.

작동 원리는 간단합니다. 핸드휠을 돌리고 회전율을 변경합니다.

방법은 다음과 같습니다.

1단계 – 바퀴를 돌립니다.

작업자는 핸드휠을 회전시켜 중앙 샤프트를 회전시킵니다.

2단계 – 브러시가 움직입니다.

샤프트에 있는 세 개의 브러시 홀더가 함께 회전하면서 와인딩의 광택 표면을 가로질러 카본 브러시를 미끄러뜨립니다.

3단계 – 회전율이 변경됩니다.

브러시가 다른 위치로 이동하면 유효 회전 수가 변경되고 이에 따라 출력 전압도 변경됩니다.

4단계 – 전압 설정.

220V를 원하시나요? 그 위치로 돌아갑니다. 380V를 원하시나요? 조금 더 나아가세요. 부드럽고 연속적이며 점프가 없습니다.

복잡한 제어 로직이 없습니다. 설정할 매개변수가 없습니다. 당신이 그것을 돌리면 당신이 요구하는 것을 정확하게 제공합니다.

실제로 중요한 기능

깨끗한 파형

자동 변압기 설계는 출력 파형이 입력과 정확하게 일치하며 왜곡이 추가되지 않음을 의미합니다. 테스트, 교정 및 정밀 실험에서는 청정 전력이 중요합니다.

고효율

자동 변압기는 손실이 적습니다. 효율성은 일반적으로 98% 이상입니다. 높은 전력에서도 에너지를 낭비하지 않습니다.

소형 및 경량

동일한 용량의 절연 변압기에 비해 자동 변압기는 재료를 덜 사용하고 공간을 덜 차지하며 무게도 더 가볍습니다. 이동이 더 쉽고, 설치도 더 쉽습니다.

강력한 과부하 용량

트립되거나 종료되지 않고 순간적인 과부하를 처리할 수 있습니다.

지속적인 작동을 위해 제작됨

깨지기 쉬운 전자 부품이 없습니다. 자연 공기 냉각. 필요한 경우 하루 종일 실행하십시오.

유지 관리가 간단함

카본 브러쉬는 유일한 마모 부품입니다. 마모되면 교체해야 합니다. 문제를 해결할 회로 기판이나 재설치할 펌웨어가 없습니다.

어디에 있습니까?TSGC2 3상 접촉 전압 조정기사용된?

TSGC2는 수동 3상 전압 조정이 필요한 모든 곳에 사용됩니다.

실험실 및 연구

장비 시운전, 전압 테스트, 절연 내력 실험, 교육 시연. 전압을 0에서 램프해야 하는 경우 이것이 표준 도구입니다.

산업 생산

모터 소프트 스타트 테스트, 제품 노화 테스트, 생산 라인 전압 조정. 화학, 야금, 계측, 기계, 경공업 등 모두가 이를 사용합니다.

장비 수리 및 시운전

수리된 장비의 전원을 처음 켤 때 전압을 0에서 정격까지 천천히 높이십시오. 즉시 최대 전압을 가하는 것보다 훨씬 안전합니다.

디밍, 가열, 속도 제어

무대 조명 디밍, 발열체 전력 제어, 소형 모터 속도 조정.

공공시설

LED 디스플레이 스크린, 방송 장비, 통신 시스템, 전자 테스트 장비 전원 공급 장치.

올바른 것을 선택하는 방법

가장 중요한 두 가지 사항은 용량(kVA)과 출력 전압 범위입니다.

용량 – 연결하는 모든 것의 총 전력을 합산한 다음 여유 공간을 남겨두십시오. 모터와 압축기는 크기가 넉넉하여 높은 시동 전류를 소비합니다.

표준 TSGC2 용량 범위는 1.5kVA ~ 45kVA입니다. 일반적인 크기: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. 어느 것이 맞는지 모르시나요? 장비 목록을 Yibaling 영업팀에 보내면 규모를 결정하는 데 도움이 될 것입니다.

출력 전압 범위 – 표준 모델은 380V 입력을 받아 0V 430V 출력을 제공합니다. 더 높은 출력(예: 0 500V 또는 0 600V)이 필요한 경우 맞춤형 버전을 사용할 수 있습니다.

수동인가요, 아니면 전동인가요? – TSGC2는 수동식입니다. 핸드휠을 돌립니다. 원격 제어 또는 자동 조정이 필요한 경우 요청 시 모터 구동 버전을 사용할 수 있습니다.

주파수 – 50Hz/60Hz 호환. 수출 장비에도 적용됩니다.

설치환경 - 실내설치, 통풍이 잘되고 부식성 가스 및 먼지가 없는 곳.

어때?TSGC2 3상 접촉 전압 조정기자동 안정 장치와 다른가요?

이게 많이 나오네요. 짧은 대답은 다음과 같습니다.

자동 안정 장치(예: TNS, SBW): 입력 전압이 변동하면 스스로 조정되어 자동으로 출력을 안정적으로 유지합니다. 아무것도 할 필요가 없습니다.

TSGC2 접점 레귤레이터 : 입력이 변동해도 상관 없습니다. 원하는 출력 전압이 무엇이든 핸드휠을 해당 위치로 돌립니다. 스스로 결정하는 것이 아니라 사용자가 지시한 대로 수행됩니다.

하나는 "자동 안정화"입니다. 하나는 "수동으로 조정됩니다." 서로 다른 작업, 서로 다른 도구 — 서로를 대체하는 것이 아닙니다.

최종 생각

TSGC2 3상 접촉 전압 조정기는 첨단 기술이 아닙니다. 칩도 없고, 화면도 없고, 인터넷 연결도 없습니다.

수동 회전이며 전압은 도구를 따릅니다. 간단하고 직접적입니다.

그러나 실험실, 테스트 벤치, 노후화실, 수리 작업장 등 사람이 제어하는 ​​전압이 필요한 모든 곳에서 0부터 시작하여 천천히 증가하는 전압은 여전히 ​​작업에 가장 간단하고 신뢰할 수 있는 도구입니다. 일부 작업에는 자동화가 필요합니다. 일부 작업에는 핸드휠이 필요합니다.
