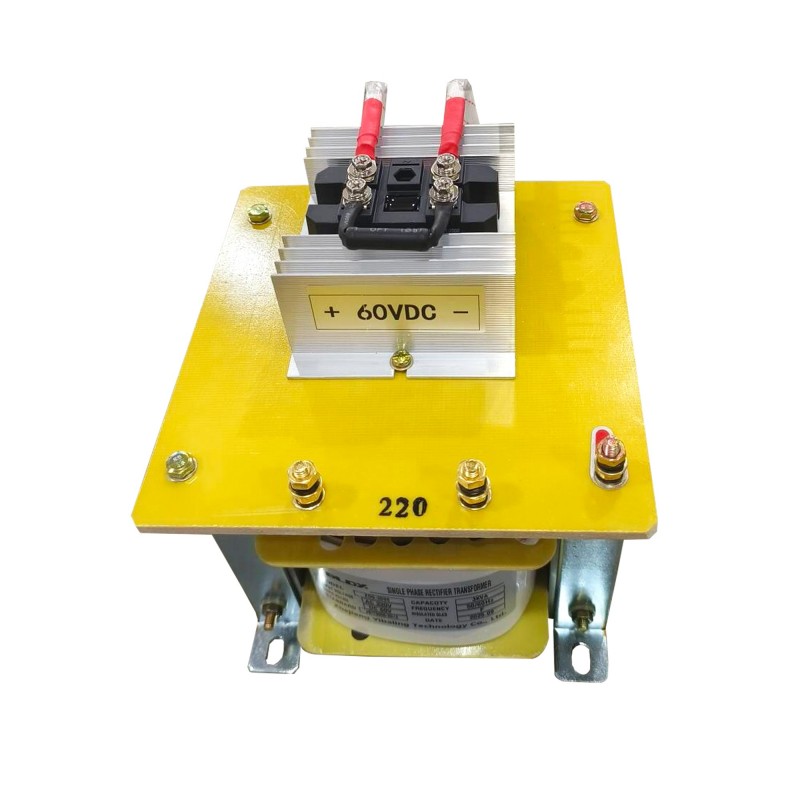

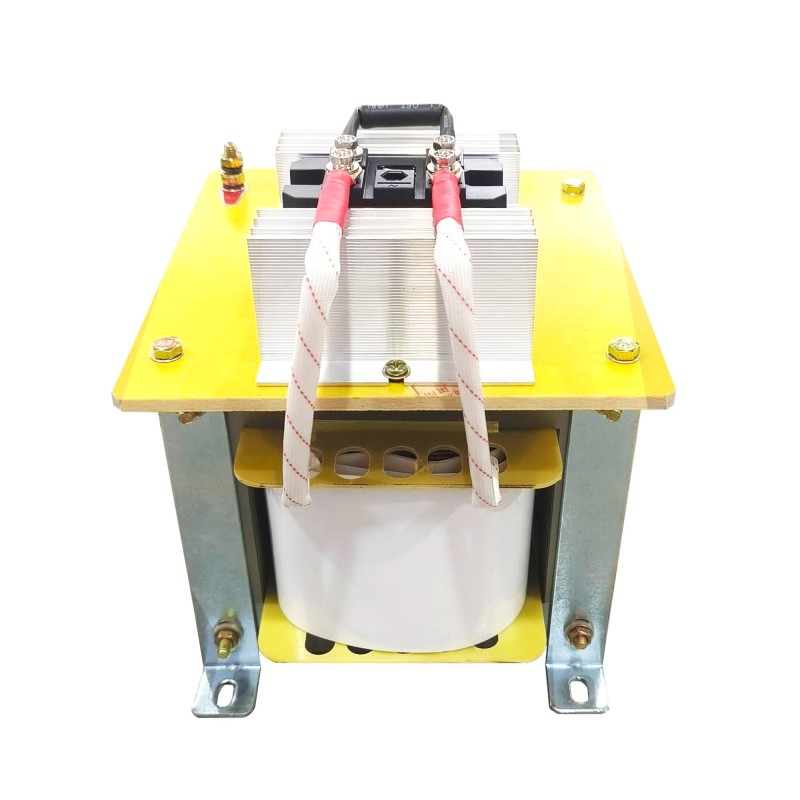

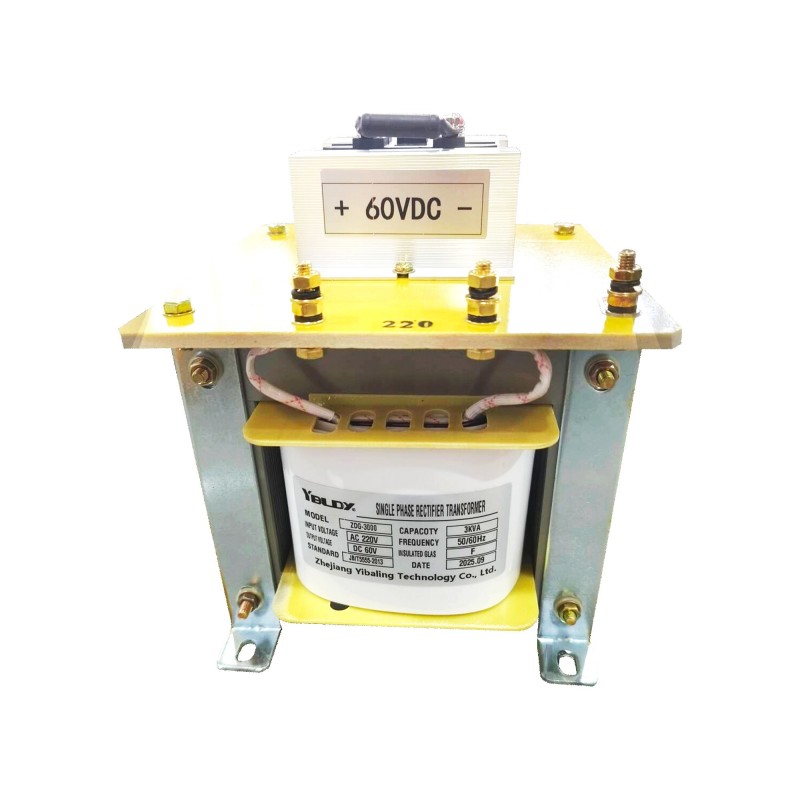

ZBK 제어 변압기

ZBK 제어 변압기는 공장 자동화 및 전기 제어 시스템을 위해 특별히 설계된 건식 변압기입니다. 고품질의 냉간 압연 실리콘 강판을 코어로 사용하고 견고한 단열재를 결합합니다. 전체적인 디자인은 콤팩트하고 효율이 좋으며, 운전 중 온도 상승 제어 능력이 우수합니다.
주요 임무는 주 회로의 더 높은 전압(예: 일반 380V)을 220V, 110V 또는 36V 및 24V의 표준 전압과 같이 제어 회로에 필요한 다양한 저전압 전기 공급 장치로 안전하게 변환하는 것입니다. 따라서 PLC, 접촉기, 릴레이, 표시등 및 다양한 기기에 안정적이고 신뢰할 수 있는 전원 공급을 얻을 수 있습니다.
이 제품은 산업 환경의 표준에 따라 완전히 설계되었습니다. 과부하를 견딜 수 있는 강력한 능력을 갖추고 있으며 일반적인 방해를 두려워하지 않습니다. 공작기계, 생산라인, 배전시스템, 각종 자동화 제어 상황 등 다양한 시나리오에서 원활하게 사용할 수 있습니다. 이는 제어 회로 뒤에 있는 필수적인 핵심 구성 요소로서 안전하고 안정적인 작동을 보장합니다.

핵심재료

사용되는 냉간압연 무방향성 규소강판은 업계에서 인정하는 DW470 강판으로 두께는 0.35mm 또는 0.5mm로 제어됩니다. 이 소재는 투자율이 높고 철손이 낮으며 무부하 시 전력 소모가 매우 적습니다.

코일: T2 등급 전해 구리

이를 덮는 단열 도료는 QZ(G)-2/155/I등급 폴리에스터 소재로 최대 섭씨 155도까지 견딜 수 있다. ZBK 제어 변압기가 장시간 최대 부하에서 작동하더라도 과열로 인한 문제가 발생할 가능성은 거의 없습니다.
절연 처리 측면에서 중간층은 DMD 복합 포일로 패딩되어 밀리미터당 최대 8킬로볼트의 전압을 견딜 수 있습니다.

프레임워크: PBT 소재

소재는 난연등급 UL94 V-0으로 불이 붙지 않습니다. 전체 변압기는 최종적으로 권선을 완전히 둘러싸기 위해 1032 알키드 수지 또는 H 등급 유기 실리콘 수지를 사용하여 진공 함침 처리를 거칩니다.
이러한 방식으로 생산된 제품은 -15℃에서 40℃ 사이의 환경에 놓아도 온도가 85도 이상 상승하지 않으며 절연 저항은 100메그옴 이상으로 유지됩니다. Yibaling 공장의 경험에 따르면 100,000시간 이상 정상적으로 사용하면 큰 문제가 없습니다.
이러한 재료 선택과 생산 공정을 통해 ZBK 제어 변압기는 공장 작업장 환경에서 장기간 테스트를 견딜 수 있습니다.

FAQ

Q: ZBK 제어 변압기의 목적은 무엇입니까? 일반 소형 변압기와 어떻게 다른가요?
A: ZBK 제어 변압기는 산업용 제어 캐비닛용으로 특별히 설계되었습니다. 주요 기능은 주 전원 공급 장치(예: 380V)의 고전압을 제어 회로에 필요한 안전한 저전압(일반적으로 24V, 36V, 110V 등)으로 변환하는 것입니다.
ZBK 제어 변압기와 일반 변압기의 핵심 차이점은 산업 등급 설계에 있습니다.
재료는 더 견고하고(예: DW470 실리콘 강판 및 T2 전해 구리 사용) 보호 기능이 더 우수하며(진공 함침 처리) 접촉기 폐쇄 및 제어 회로의 코일 동작으로 인한 전류 충격을 지속적으로 견딜 수 있으며 그리드 간섭을 효과적으로 격리하여 PLC 및 장비와 같은 민감한 장비의 안정적인 작동을 보장합니다.

Q: ZBK 제어 변압기 권선에 사용되는 T2 전해 구리와 일반 구리선에 차이가 있습니까?
A: 근본적인 차이점이 있습니다. T2는 국가 표준의 고급 전해 구리로 순도가 최대 99.9%에 달하며 전도성이 뛰어납니다.
권선에 T2 구리를 사용하면 동일한 전력에서 저항이 작아지고 발열도 줄어듭니다. 이렇게 하면 최대 부하 또는 단기 과부하 시에도 과도한 권선 열로 인해 ZBK 제어 변압기가 소손되지 않습니다.
많은 값싼 변압기는 불순물이 포함된 재활용 구리나 구리 피복 알루미늄을 사용하는데, 이는 전도성이 낮고 장비 작동에 안전상의 위험이 있습니다.

Q: 매개변수에 진공 함침 공정이 포함되어 있는 것을 봤습니다. 이것이 중요합니까?
A: 매우 중요합니다. 이는 신뢰성의 핵심 단계입니다.
이 프로세스에는 조립된 ZBK 제어 변압기 코어를 진공 탱크에 배치하고 공기를 빼낸 다음 이를 절연 페인트(예: 1032 수지)에 담가 페인트가 권선의 모든 틈새에 완전히 침투할 수 있도록 하는 작업이 포함됩니다.
그런 다음 건조 및 경화됩니다. 이 프로세스에는 세 가지 주요 기능이 있습니다.
첫째, 작업장 환경에 적응하여 습기와 부식을 방지합니다.
둘째, 경화 후 권선은 단일 개체가 되어 더 나은 충격 저항성과 소음 감소 기능을 제공합니다.
셋째, 미세한 틈을 메워 단열강도와 방열능력을 향상시킵니다.
이 과정을 거치지 않는 변압기는 습하거나 진동하는 환경에서 고장이 발생하기 쉽습니다.
