팬 및 펌프용 특수 주파수 변환기

Zhejiang Yibaling Power Supply Equipment Co., Ltd.는 팬 및 펌프용 특수 주파수 변환기를 전문으로 하는 중국의 대규모 공장 중 하나입니다. 우리 공장은 수년간 이 산업에 종사해 왔으며 우리가 생산하는 특수 주파수 변환기는 고품질일 뿐만 아니라 경쟁력 있는 가격도 제공합니다. 우리 공장에서 고품질 제품을 구입하는 것을 환영합니다.

문의 보내기

제품 설명

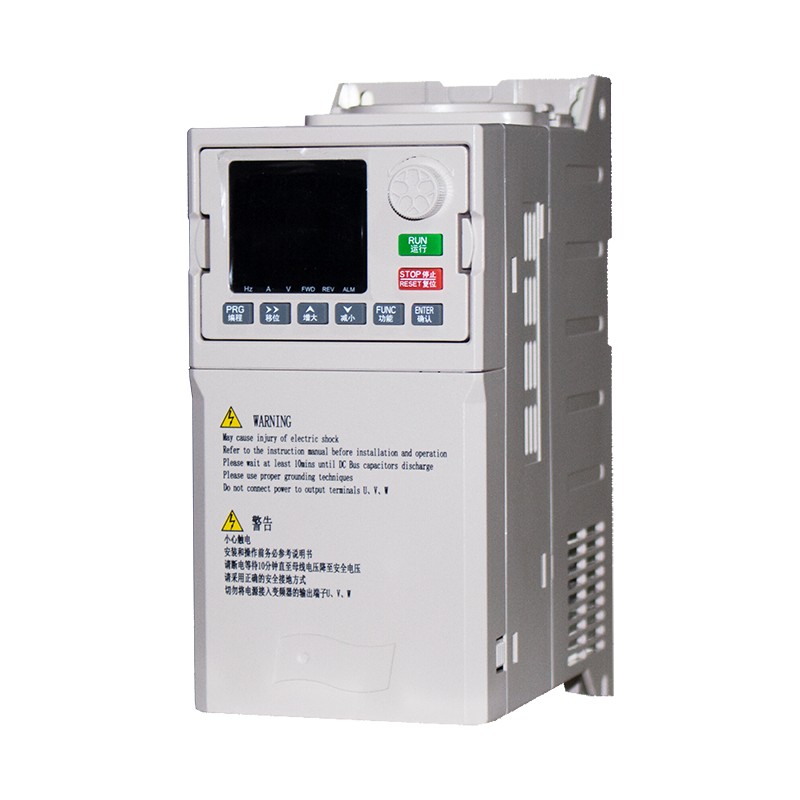

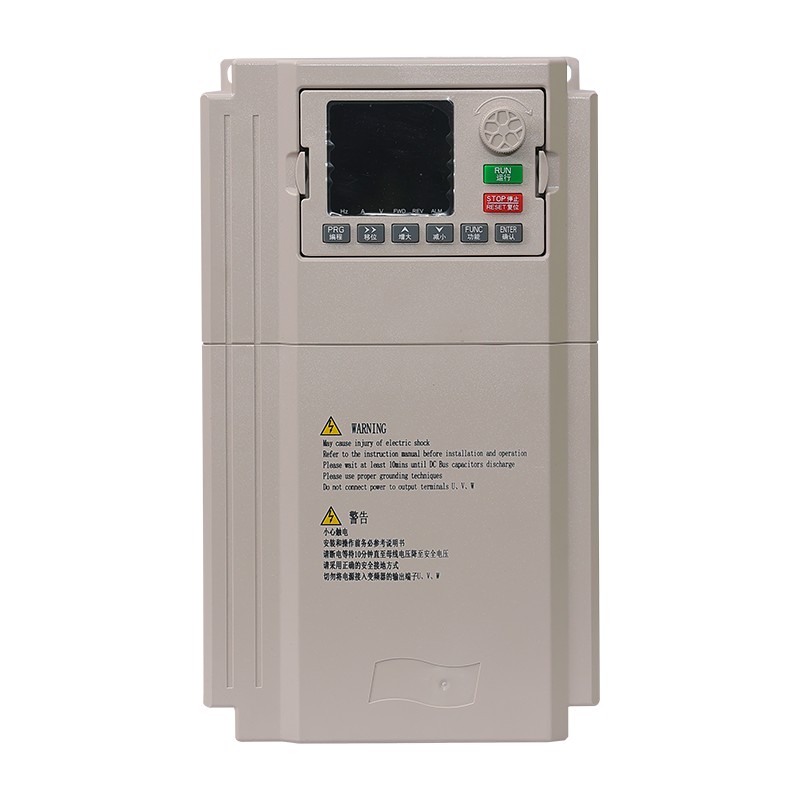

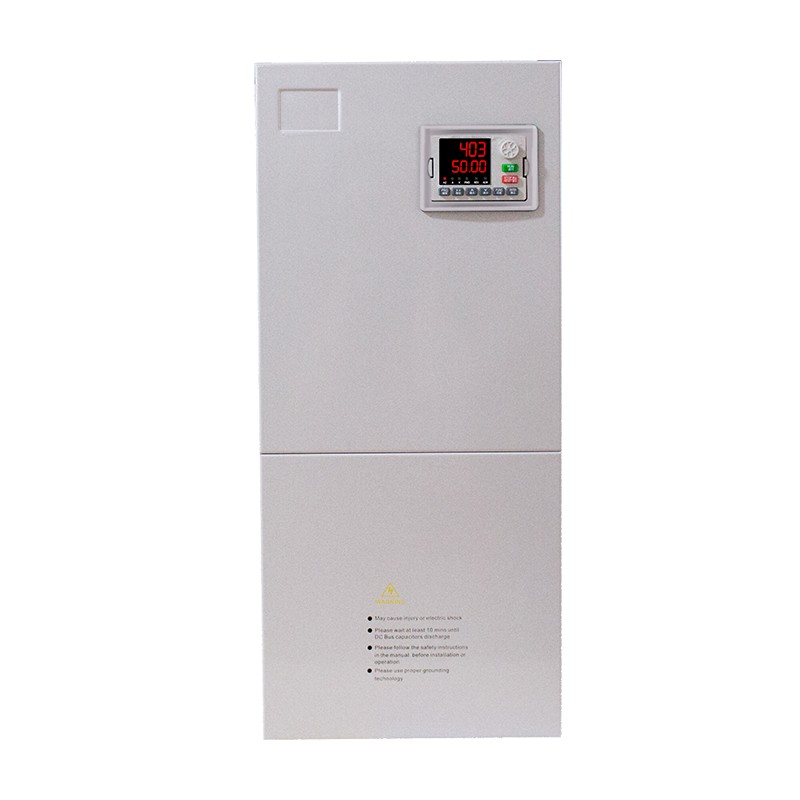

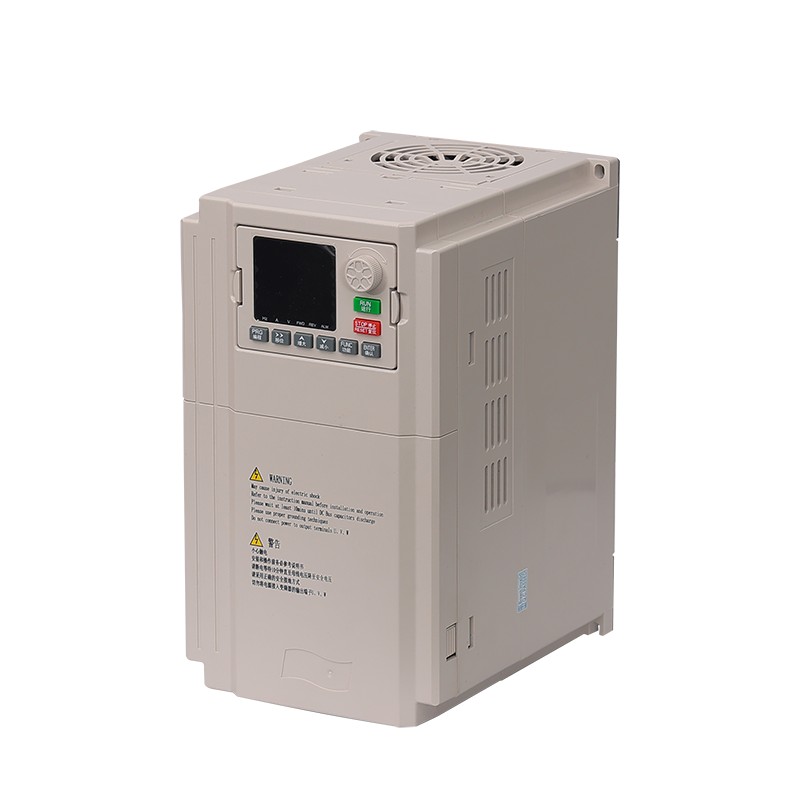

팬 및 펌프용 Yibaling 특수 주파수 변환기는 팬 및 펌프의 특성을 기반으로 심층적으로 최적화된 전력 제어 장치입니다. 모터 속도를 지능적으로 조정하여 공기량이나 유량을 정밀하게 제어합니다.
팬 및 펌프용 특수 주파수 변환기의 핵심 가치는 기존의 밸브/배플 스로틀링 거친 제어 모드를 수요 기반 속도 조절 세련된 에너지 절약 작동 모드로 변환하는 데 있습니다.
이러한 유형의 주파수 변환기에는 선형 또는 제곱 법칙 V/F 곡선, 슬립 및 웨이크업 기능, 자동 에너지 절약 작동, 다중 펌프 사이클 제어 등과 같은 팬 및 펌프에 적합한 특정 기능이 탑재되어 있습니다.
결과적으로 HVAC(난방, 환기 및 공조), 물 공급, 하수 처리, 산업용 냉각 및 기타 시스템에서 탁월한 성능을 발휘합니다.
범용 주파수 변환기와 비교하여 특수 주파수 변환기는 부분 부하 작동 중에 이러한 부하의 에너지 소비를 더 효과적으로 줄여 상당한 에너지 절약 효과(일반적으로 최대 20%-50%)를 달성하는 동시에 기계적 충격을 줄이고 장비 수명을 연장하며 시스템의 자동화 수준 및 제어 유연성을 향상시킬 수 있습니다.

회사 프로필

Special Frequency Converter for Fans and Pumps

응용 시나리오

팬 및 펌프용 특수 주파수 변환기의 적용 시나리오는 두 가지 핵심 목표, 즉 유량, 압력, 온도와 같은 공정 매개변수를 정밀하게 조절하고 에너지 소비를 크게 줄이는 것입니다.
모터 속도를 변경하고 자동화 제어 및 에너지 효율 개선을 추구하여 유체 매체의 출력을 조정해야 하는 팬 및 펌프의 모든 부하는 특수 주파수 변환기의 자연스러운 적용 시나리오입니다. 다음은 몇 가지 일반적인 응용 분야입니다.

1. 중앙 에어컨 시스템

이는 팬 및 펌프, 공공건물 및 상업시설용 특수 주파수 변환기의 가장 일반적인 적용 사례입니다. 냉각 펌프, 냉수 펌프 및 냉각 타워 팬의 회전 속도를 조절하여 부하 변화를 동적으로 일치시키고 비효율적인 밸브 및 공기 도어 스로틀링을 교체하여 최대 30%-50%의 에너지 절감을 달성하고 온도 제어 편의성을 향상시킵니다.

2. 도시상수공급 및 하수처리

이 분야에서는 특수 주파수 변환기가 급수 펌프, 부스터 펌프, 폭기 송풍기를 구동하여 일정한 압력의 급수와 용존 산소(DO)를 기반으로 한 정밀한 폭기를 달성하여 수질을 보장하는 동시에 에너지 소비를 크게 줄입니다.

3. 산업 제조 공정

화학 및 야금 산업과 같은 특수 주파수 변환기는 생산 공정 펌프 및 팬을 제어하고 공정 매개변수를 정밀하게 조절하여 제품 품질을 안정화하는 데 사용됩니다.

4. 특별 시나리오

농업 관개, 중앙 난방 및 광산 및 선박과 같은 기타 특수 시나리오에서 당사 제품은 필요에 따라 조정하여 자원 절약 및 시스템 안정적인 작동을 달성합니다.

팬 및 펌프용 특수 주파수 변환기의 핵심

핵심	핵심 구성요소	기능 및 디자인 특징
전력변환 주회로	정류 장치	교류를 직류로 변환합니다. 중~고급 모델은 정류에 IGBT를 사용하므로 높은 역률(>0.95)과 낮은 고조파를 달성할 수 있습니다.
	DC 버스	전해 커패시터 그룹과 전압 균등화/분로 저항으로 구성되며 에너지 저장 및 필터링에 사용됩니다. 이 구성 요소의 정전 용량 및 온도 저항 수준은 수명과 신뢰성에 직접적인 영향을 미칩니다.
	인버터 유닛	코어의 핵심은 IGBT 모듈과 전용 드라이버 회로로 구성됩니다. 드라이버 회로의 보호 응답 속도(μs 수준)는 IGBT의 안전성을 결정하므로 매우 중요합니다.
지능형 제어 코어	마스터 컨트롤러	일반적으로 제어 알고리즘 실행, 신호 처리 및 보호 논리 실행을 담당하는 32비트 DSP 또는 고성능 MCU가 채택됩니다.
	신호 샘플링 회로	고정밀 전류/전압 홀 센서 및 온도 센서는 제어를 위한 정확한 실시간 피드백을 제공합니다.
전문화된 알고리즘 및 기능 모듈	최적화된 V/F 제어 곡선	이 장치에는 팬과 펌프의 제곱 강하 토크 부하 특성을 위해 특별히 설계된 V/F 곡선이 장착되어 있습니다. 최적의 에너지 절약을 달성하기 위해 경부하 동안 자동으로 전압을 감소시킵니다.
	내장형 PID 레귤레이터	핵심 기능. 압력, 온도, 유량(4-20mA/0-10V)과 같은 프로세스 신호를 직접 수신하고 폐쇄 루프에서 속도를 자동으로 조정할 수 있으므로 외부 PID 계측기가 필요하지 않습니다.
	멀티펌프 제어 로직	내장된 프로그램을 통해 2~8개 펌프의 주기적 소프트 스타트 제어는 물론 순차적 전환 및 마모 밸런싱도 가능합니다. 이는 진정한 다중 유닛 지능형 펌핑 스테이션을 실현합니다.

제품정보

모델	입력전압	출력전압	힘	모델	정격전류	G.W.총중량(kg)	치수(mm)	설치사이즈(mm)
760-G2.2-T4	380V	380V	2.2kW	JE1	5.1	1.4	21295154	212*78
760-G4.0-T4	380V	380V	4.0kW	JE1	8.5	1.5
760-G5.5-T4	380V	380V	5kW	JE1	13	1.5
760-G7.5-T4	380V\|C	380V	7.5kW	JE2	16	3.36	2401401805	230*129
760-G11-T4	380V	380V	11kW	JE2	24	3.42	2401401805	230*129
760-G15-T4	380V	380V	15kW	JE3	32	5.7	322205199	305*188
760-G18.5-T4	380V	380V	18.5KW	JE3	36	5.82
760-G22-T4	380Vc	380V	22kW	JE3	44	6.72
760-G30-T4	380V	380V	30kW	JE3	58	6.66
760-G37-T4	380V	380V	37kW	JE4	70	14.9	460230210	470*160
760-G45-T4	380V	380V	45kW	JE4	90	15.04	460230210	470*160
760-G55-T4	380V	380V	55kW	JE5	110	18	530270205	505*195
760-G75-T4	380V	380V	75kW	JE5	152	18.12	530270205	505*195
760-G90-T4	380V	380V	90kw	JE6	172	38	650270290	630*145
760-G110-T4	380V	380V	110kW	JE6	205	38
760-G132-T4	380V	380V	132kW	JE6	253	39
760-G160-T4	380V	380V	160kW	JE7	304	6	800310320	775*250
760-G185-T4	380V	380V	185kW	JE7	334	52.5
760-G200-T4	380V	380V	200kW	JE7	377	52.5
760-G220-T4	380V	380V	220kW	JE8	426	72.8	800470320	775*360
760-G250-T4	380V	380V	250kW	JE8	465	73.4
760-G285-T4	380V	380V	285kW	JE8	520	74
