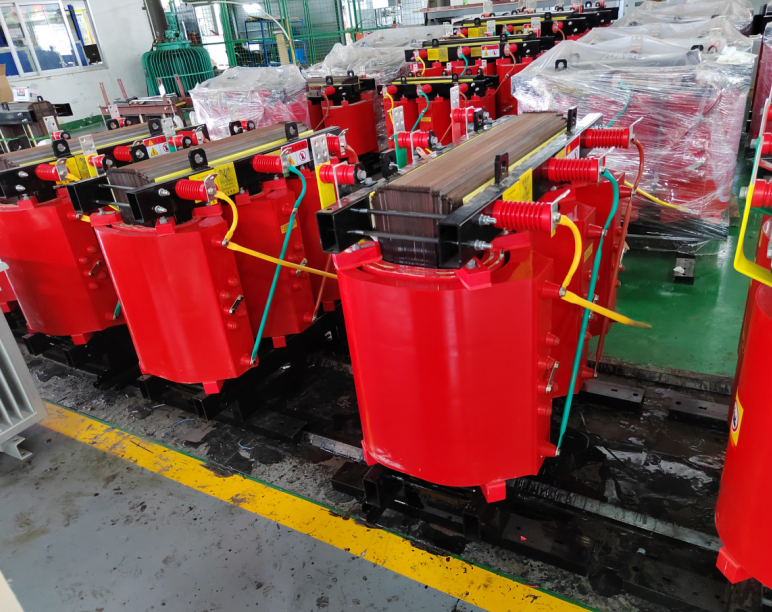

SCB10 건식 변압기 란 무엇입니까?
SCB10 건식 변압기는 화재 안전 및 환경 문제가 가장 중요한 실내 응용 분야용으로 설계된 3상 에폭시 수지 주조 변압기입니다. "SCB" 명칭은 그것이 무엇인지 알려줍니다. S는 3상, C는 주조 수지(에폭시), B는 저전압 측 포일 권선을 의미합니다. "10"은 성능 코드로, 도입 당시 효율성이 크게 향상되었음을 나타내는 세대입니다.
절연 및 냉각을 위해 가연성 광유를 사용하는 침지 변압기와 달리 SCB10은 고체 에폭시 수지를 사용하여 권선을 캡슐화합니다. 오일이 없다는 것은 화재 위험이 없고 누출 위험이 없으며 오일 유지 관리가 필요하지 않음을 의미합니다. 필요할 경우 건물 한가운데에서도 깨끗하고 조용하며 안전하게 작동합니다.
그게 왜 중요해요?
병원, 데이터 센터, 쇼핑몰, 공항 등 현대 건물에는 엄격한 화재 안전 요구 사항이 있기 때문입니다. 지하에 있는 기름으로 채워진 변압기는 화재 위험이 있으므로 특별한 격리 및 화재 진압이 필요합니다. SCB10과 같은 건식 변압기는 추가 예방 조치 없이 설치할 수 있습니다. 내화성, 자기 소화성 및 열 스트레스 하에서 독성 가스를 방출하지 않습니다.
즉, 화재 위험 없이 부하가 있는 곳에 변압기를 배치합니다.
어떻게SCB10 건식 변압기공장
작동 원리는 모든 변압기와 동일합니다(전자기 유도). 그러나 구조는 근본적으로 다릅니다.
1단계 - 핵심
자기 코어는 고투과성 냉간 압연 방향성 규소강으로 제작되었으며, 무부하 손실과 소음을 최소화하기 위해 스텝 랩 조인트로 조립되었습니다. 코어는 관통 볼트로 방전될 위험을 제거하는 타이 플레이트 구조로 고정됩니다.
2단계 - 고전압 권선
고전압 권선은 분할된 원통형 구성으로 감긴 클래스 H(180°C) 에나멜 직사각형 와이어를 사용합니다. 이 설계는 더 나은 전압 분배와 더 강력한 충격 저항 기능을 제공합니다. 그런 다음 권선을 진공 상태에서 미네랄 필러와 함께 에폭시 수지로 주조합니다. 필러는 수지의 열팽창계수를 낮추면서 방열과 기계적 강도를 향상시킵니다.
3단계 - 저전압 권선
저전압 권선은 포일 권선 구조를 사용합니다. 동박은 층간 절연체로 감겨져 있으며, 끝부분은 에폭시 수지로 밀봉되어 있습니다. 이 구조는 포일의 넓은 표면적이 전류를 고르게 분배하고 열을 효과적으로 방출하기 때문에 탁월한 단락 내성 성능을 제공합니다.
4단계 - 캡슐화
두 권선 모두 진공 및 압력 하에서 주조됩니다. 수지를 주입하기 전에 진공으로 공기와 습기를 제거하여 부분방전 장소가 될 수 있는 공극을 제거합니다. 그 결과 습기, 먼지 및 오염에 저항하는 조밀하고 빈 공간이 없는 단열 시스템이 탄생했습니다.
5단계 - 냉각
표준 냉각은 자연 공기(AN), 즉 권선을 통한 대류 냉각입니다. 더 높은 출력을 위해 팬을 사용한 강제 공기(AF)를 사용하면 용량을 약 40%까지 늘릴 수 있습니다.
6단계 - 온도 모니터링
Pt100 센서는 권선에 내장되어 있으며 다음을 제공하는 온도 컨트롤러에 연결됩니다.
팬 시작/정지 제어
고온 경보
과열 트립 신호
그 결과, 실내에 안전하게 설치할 수 있고 깨끗하고 조용하게 작동하며 과열로부터 스스로를 보호할 수 있는 변압기가 탄생했습니다.
일반적인 유형SCB10 변압기
SCB10 건식 변압기는 다양한 용량과 구성으로 제공됩니다.
| 용량 범위 | 일반적인 전압 | 임피던스 | 공통 응용 |
| 30 – 630kVA | 10kV / 0.4kV | 4% | 일반건축물류, 소규모 상업시설 |
| 800 – 2500kVA | 10kV / 0.4kV | 6% | 대형 상업용 건물, 데이터 센터, 병원, 산업 플랜트 |
인클로저 옵션:
IP00(개방) - 엔클로저 없음. 잠긴 전기실 내부에 설치하는 경우.
IP20 - 메시 인클로저. 실수로 충전부와 접촉하는 것을 방지합니다. 실내 사용에 가장 일반적입니다.
IP23 — 내후성 인클로저. 물이 떨어지거나 결로가 있는 실내 장소에 적합합니다.
연결 그룹:
Dyn11 — 가장 일반적이고 더 나은 고조파 억제
Yyn0 — 일반 애플리케이션을 위한 표준 대안
왜SCB10 건식 변압기문제
가장 안전한 변압기는 타거나 새지 않는 변압기이기 때문입니다.
SCB10이 중요하고 민감한 설치에 선호되는 이유는 다음과 같습니다.
1. 화재안전
에폭시 수지는 난연성 및 자기 소화성입니다. 전기적 결함이 있는 경우 수지는 연소를 지원하지 않습니다. 가열 시 독성 또는 부식성 가스를 방출하지 않습니다. 이것이 많은 건축 법규에서 건식 변압기가 필요한 주된 이유입니다.
2. 환경안전
기름이 없다는 것은 토양이나 지하수 오염의 위험이 없다는 것을 의미합니다. 유출 방지가 필요하지 않습니다. 수명이 다한 후 오일을 폐기하지 않습니다. 친환경 건물 인증 및 환경적으로 민감한 장소의 경우 이는 큰 이점입니다.
3. 낮은 유지 보수
수지 캡슐화는 영구적입니다. 오일 테스트, 오일 필터링, 보충이 필요하지 않습니다. 변압기는 최소한의 유지 관리로 30년 이상의 사용 수명을 갖도록 설계되었습니다. 가끔 인클로저의 먼지를 청소하면 됩니다.
4. 내습성
밀봉된 수지 시스템은 습기 유입으로부터 권선을 보호합니다. SCB10 변압기는 100% 습도에서 작동할 수 있으며 건조 절차 없이 정지 후 다시 전원을 공급받을 수 있습니다.
5. 저소음
일반적인 소음 수준은 대부분의 등급에서 50dB 미만입니다. 이는 특별한 음향 처리 없이 사람이 거주하는 건물에 설치할 수 있을 만큼 충분히 조용합니다.
6. 단락 내성
호일 권선과 견고한 수지 캡슐화로 인해 SCB10은 탁월한 단락 내성 성능을 제공합니다. 이는 권선 변형 없이 결함의 거대한 기계적 힘을 처리할 수 있습니다.
7. 부분방전 제어
진공 주조는 단열재의 공극을 제거합니다. 부분 방전 수준은 일반적으로 10pC 미만으로, 기존의 많은 건식 설계보다 훨씬 더 좋습니다.
8. 과부하 기능
강제 공기 냉각(AF)을 통해 변압기는 정격 용량의 최대 140~150%를 제공할 수 있습니다. 이는 최대 부하 또는 비상 상황에 유용한 여유 공간을 제공합니다.
이러한 기능이 없으면 고층 건물이나 병원에 변압기를 설치하려면 방화 금고, 오일 격납 및 광범위한 환기가 필요하며, 이 모든 작업에는 비용이 들고 공간이 소모됩니다. SCB10은 이러한 요구 사항을 제거합니다.
올바른 SCB10 건식 변압기 선택
SCB10 변압기를 선택하려면 용량, 환경 및 용도를 고려해야 합니다.
1단계 - 부하 결정
연결될 모든 장비의 전력 소비량을 합산하십시오. 향후 확장을 포함합니다. 일반적으로 마진은 20-30%입니다. SCB10 표준 크기 범위는 30kVA ~ 2500kVA입니다.
2단계 - 전압 지정
| 매개변수 | 일반적인 값 |
| 1차 전압 | 10kV, 6.3kV, 6kV(표준); 최대 35kV 사용 가능 |
| 2차 전압 | 0.4kV(400V) — 가장 일반적입니다. 맞춤 가능 |
| 탭 범위 | ±5% 또는 ±2×2.5%(무부하 탭 절환기) |
3단계 - 연결 그룹 선택
Dyn11 — 대부분의 최신 설치에 권장됩니다. 델타 연결 고전압 권선은 고조파 전류를 줄이고 제로 시퀀스 전류에 대한 경로를 제공합니다.
Yyn0 — 더 간단하지만 고조파 억제 기능이 덜합니다.
4단계 - 인클로저 유형 선택
| 울로 둘러싼 땅 | 선택 시기 |
| IP00 | 잠겨 있고 접근이 제한된 전기실의 변압기 |
| IP20 | 일반 접근이 가능한 표준 실내 설치(가장 일반적) |
| IP23 | 물이 떨어지거나 결로가 있거나 빛이 튀는 장소 |
5단계 - 냉각 및 용량 감소 확인
표준: 자연 공기(AN) - 전체 정격 용량
강제 공기(AF): 140~150% 용량의 팬을 추가하지만 공급업체에 확인하세요.
고도 감소: 1000m 이상에서는 용량을 줄여야 합니다. 주변 온도 경감: 40°C 이상에서는 용량을 줄여야 합니다.
6단계 - 절연 등급 확인
SCB10은 클래스 F(155°C) 또는 클래스 H(180°C) 절연을 사용합니다. 온도 등급이 높을수록 과부하 성능이 향상되고 열 수명이 길어집니다.
7단계 - 온도 컨트롤러 확인
최신 SCB10 변압기에는 다음 기능을 갖춘 온도 컨트롤러가 포함되어 있습니다.
권선에 내장된 3선 Pt100 센서
권선 온도의 디지털 디스플레이
프로그래밍된 임계값에서 팬 시작/중지
경보 및 트립 출력(건식 접점)
RS485/Modbus 통신 옵션
최종 생각
SCB10 건식 변압기는 변압기 기술의 특정 시대를 대표합니다. 이 세대는 SCB9 이전 제품보다 훨씬 더 낮은 손실, 더 낮은 소음, 더 높은 신뢰성을 제공했습니다. 이는 당시 현대 실내 배전의 표준이었습니다.
그리고 오늘날에도 많은 애플리케이션, 특히 예산을 고려하는 프로젝트에서 확실한 선택으로 남아 있습니다. 효율성이 높은 SCB11, SCB13 및 SCB18 모델은 이제 훨씬 더 낮은 손실을 제공하지만 SCB10은 여전히 현재 표준을 충족하며 전 세계 수많은 건물에 안정적이고 안전한 서비스를 제공합니다.
상업용 건물, 병원, 데이터 센터 또는 화재 안전 및 환경 문제가 가장 중요한 위치에 변압기를 설치하는 경우 건식 변압기가 필요할 수 있습니다. SCB10은 이러한 다양한 애플리케이션에 대해 안전성, 효율성 및 비용 효율성의 적절한 균형을 제공합니다.
새거나 타거나 쏟아질 기름이 없습니다. 주기적인 오일 테스트가 필요하지 않습니다. 방화 등급 금고가 필요하지 않습니다. 그 자리에 앉아서 해마다 조용히 제 역할을 다하고 있습니다. 깨끗하고 안전하며 신뢰할 수 있는 전력이 필요한 곳에서 바로 작동합니다.
