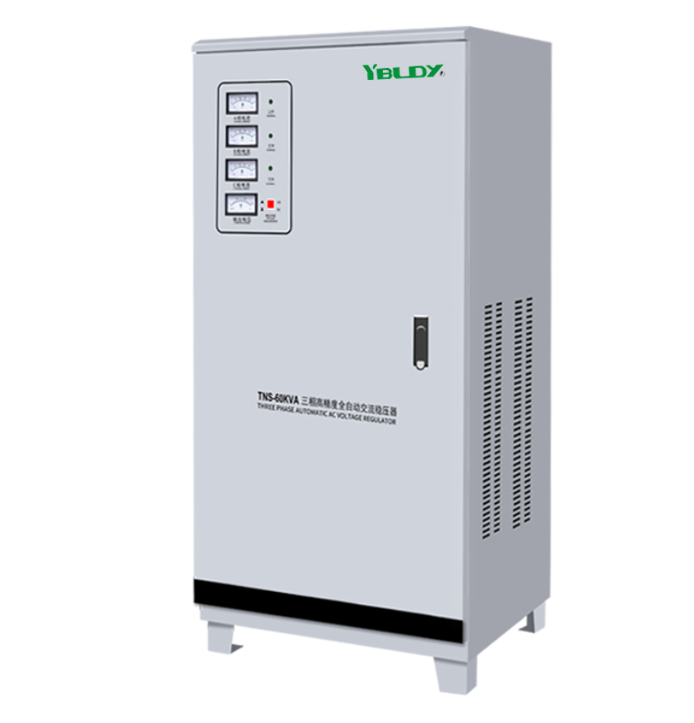

TNS 3상 전압 안정기란 무엇입니까?

A TNS 삼상 전압 안정기산업용 장비, 상업용 건물 및 중요 시스템의 3상 전력을 안정적이고 균형있게 유지하는 고정밀 자동 전압 조정기입니다.

단상 장치와 차별화되는 점은 디자인입니다. 기본적으로 3개의 독립적인 단상 안정기가 스타(Y) 구성으로 함께 연결되어 있습니다. 각 단계에는 자체 조절 채널이 있으므로 한 단계가 작동하면 다른 단계도 함께 끌리지 않습니다. 각 단계는 개별적으로 조절됩니다. 즉, 한 단계가 급강하하거나 급상승하면 해당 단계만 수정되고 다른 단계는 안정적으로 유지됩니다.

그게 왜 중요해요?

CNC 기계, 산업용 모터, 의료 영상 시스템, 데이터 센터 등 3상 장비는 3상 모두에서 균형 잡힌 전압에 의존하기 때문입니다. 한 위상이 낮고 다른 위상이 높으면 모터가 더 뜨거워지고 컨트롤러가 비정상적으로 작동하며 장비 수명이 단축됩니다.

TNS 안정기는 유틸리티 공급 장치와 장비 사이에 위치하여 각 단계를 지속적으로 모니터링하고 문제가 발생하기 전에 전압 변동을 수정합니다. 그리드가 무엇을 하고 있는지에 관계없이 깨끗하고 균형 잡히고 안정적인 전력을 공급합니다.

간단히 말해서, 3상 장비가 원활하고 효율적이며 안정적으로 작동하도록 유지합니다.

어떻게TNS 3상 전압 안정기공장

TNS 스태빌라이저는 간단한 서보 모터 제어 시스템과 함께 작동합니다. 화려하지는 않지만 작업을 완료하는 것으로 입증되었습니다.

실제로 작동하는 방법은 다음과 같습니다.

1단계 - 전압을 관찰합니다.

3상 각각의 센서는 들어오는 전압을 지속적으로 측정합니다. 무엇이든 설정값에서 벗어나는 순간 제어 회로는 이를 즉시 알아차립니다.

2단계 - 무엇을 해야 할지 파악합니다.

제어 보드는 전압 판독값을 처리하고 차이를 계산하며 교정이 필요한 정도를 계산합니다. 입력이 변동하거나 부하가 변경되면 즉시 서보 모터에 명령을 보냅니다.

3단계 - 서보가 움직입니다.

서보 모터가 회전하여 단권 변압기의 권선을 따라 카본 브러시를 밀어냅니다. 이렇게 하면 회전 비율이 부드럽고 연속적으로 변경되며 갑작스러운 움직임이나 계단 현상이 발생하지 않습니다.

4단계 - 전압이 다시 라인으로 당겨집니다.

입력이 낮으면 변압기가 전압을 추가합니다. 높으면 뺍니다. 출력은 일반적으로 목표의 ±1% ~ ±3% 내에서 있어야 하는 위치에서 바로 끝납니다.

5단계 – 지속적인 모니터링

시스템은 감지, 조정, 점검 등 폐쇄 루프에서 지속적으로 작동합니다. 응답 시간은 일반적으로 10% 입력 전압 변화에 대해 1초 미만입니다.

6단계 - 독립 위상 조절

TNS는 3개의 개별 단상 장치로 구성되므로 각 위상은 독립적으로 조절됩니다. 이는 위상 불균형이 문제가 되는 애플리케이션에 매우 중요합니다.

그 결과, 파형 왜곡 없이 안정적이고 균형 잡힌 3상 전력이 지속적으로 공급됩니다.

TNS 안정제의 일반적인 유형 및 등급

TNS 안정제는 다양한 용도에 맞게 다양한 용량으로 제공됩니다.

용량 범위:

1.5kVA ~ 60kVA(표준), 요청 시 더 큰 용량을 사용할 수 있습니다.

표준 사양:

표준 기능:

3상 4선 입력 및 출력

독립 위상 조절

과전압 보호

단락 보호

위상 손실 보호

수동 바이패스 기능(일부 모델의 경우)

입력/출력 전압 및 전류를 표시하는 디지털 디스플레이

왜TNS 3상 전압 안정기문제

불균형하고 불안정한 전력은 비용이 들기 때문입니다.

다음은 일반 전원 공급 장치가 제공할 수 없는 TNS 안정기가 제공하는 기능입니다.

1. 독립적인 위상 조절

TNS는 각각 자체 위상을 독립적으로 조절하는 3개의 개별 단상 안정기 장치로 구성됩니다. 한 단계가 떨어지면 해당 단계만 수정되고 다른 단계는 안정적으로 유지됩니다. 이는 모터가 과열되고 장비가 비정상적으로 작동하는 "파급 효과"를 방지합니다.

2. 빠른 응답

전압이 변경되자마자 TNS는 1초 이내에 반응합니다. 조정이 완료될 때까지 장비는 전압에 문제가 있다는 사실조차 인식하지 못할 수도 있습니다.

3. 파형 왜곡 없음

TNS는 전압을 조정하지만 파형은 변경하지 않습니다. 출력은 입력과 정확히 동일합니다. 추가 항목은 없습니다. 의료 영상이나 실험실 장비와 같은 민감한 장비의 경우 이는 큰 문제입니다.

4. 넓은 입력 전압 범위

260V에서 430V까지 완벽하게 작동합니다. 그리드의 모양이 좋지 않더라도 안정적으로 유지되고 규제에서 벗어나지 않습니다.

5. 고효율

효율성은 90% 이상이므로 낭비되는 에너지가 줄어듭니다. 이는 전기 요금이 좀 더 저렴하게 유지된다는 것을 의미합니다.

6. 포괄적인 보호

과전압, 저전압, 과전류, 단락, 위상 손실, 과열 등 발생할 수 있는 일반적인 전기 결함의 대부분을 다룹니다.

7. 안정적인 구조, 긴 수명

순수 구리 권선, 안정적인 서보 모터 및 내구성이 뛰어난 카본 브러시를 사용합니다. 단 몇 년만 사용할 수 있도록 제작된 것이 아니라 지속적이고 장기적인 작동을 위해 설계되었습니다.

8. 다양한 적용

TNS는 정격 용량 내에서 3상 380V를 공급할 수 있습니다.

올바른 TNS 안정제 선택

TNS 안정기를 선택하려면 용량, 전압 및 용도에 주의가 필요합니다.

1단계 - 부하 결정

연결될 모든 장비의 전력 소비량을 합산하십시오. 모터 및 압축기의 시동(돌입) 전류를 포함합니다. 향후 확장을 위해 일반적으로 20~30%의 안전 여유를 적용합니다.

TNS 표준 등급: 1.5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA.2단계 - 전력망 상태 확인

3단계 - 출력 요구 사항 지정

출력 전압 — 일반적으로 380V(3상 4선)

규제 정확도 - 표준 ±3%; 고정밀 모델 사용 가능

4단계 - 설치 환경 고려

5단계 - 기능 확인

디지털 디스플레이 - 실시간 전압 및 전류 모니터링용

바이패스 기능 — 공급을 중단하지 않고 유지 관리

통신 - 원격 모니터링을 위한 RS485/Modbus(일부 모델에서 사용 가능)

6단계 - 보호 기능 확인

장치에 다음이 포함되어 있는지 확인하십시오.

과전압 보호

단락 보호

위상 손실 보호

과열 보호

응용 시나리오

TNS 시리즈는 여러 산업 분야에서 널리 사용됩니다.

실제 사례: TNS 안정 장치가 설치된 무인 장비로 연중무휴 24시간 운영되는 반도체 공장은 전압 관련 가동 중지 시간 없이 99.8% 생산 연속성을 달성했습니다.

최종 생각

TNS 3상 전압 안정기는 산업 플랜트에서 가장 화려한 장비가 아닙니다. 터치스크린이나 무선 연결이 없습니다.

하지만 한 가지 매우 뛰어난 기능을 수행합니다. 조용하고 효율적이며 안정적으로 안정적이고 균형 잡힌 3상 전력을 공급한다는 것입니다.

생산 라인이 점점 더 자동화되고 장비가 전력 품질에 점점 더 민감해지는 시대에 TNS 안정 장치는 모든 것을 계속 작동시키는 조용한 기반입니다.

안정적인 전력은 사치가 아닙니다. 3상 장비의 경우 이는 필수 사항입니다.
