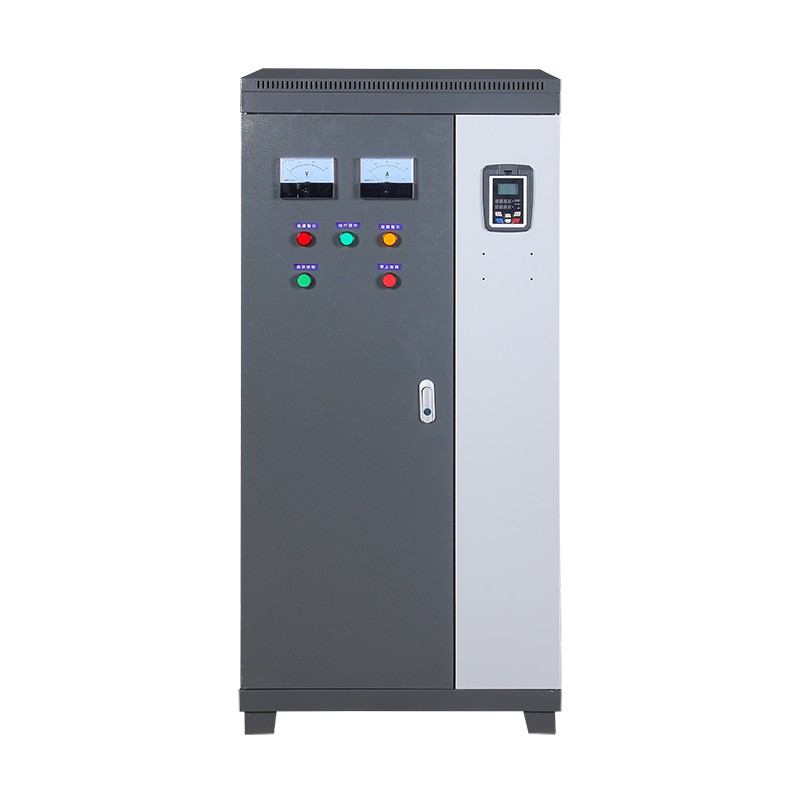

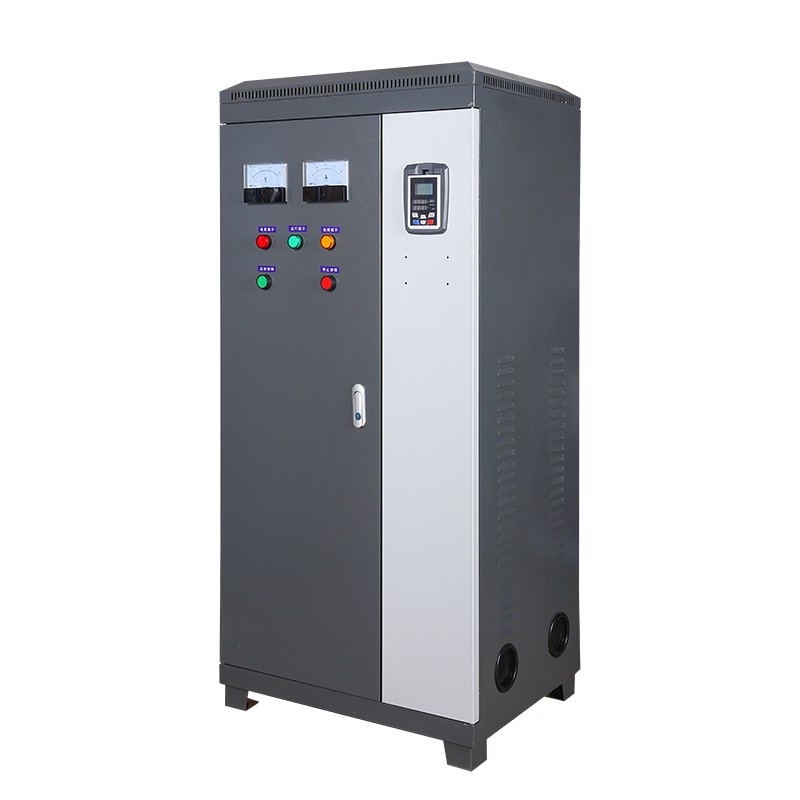

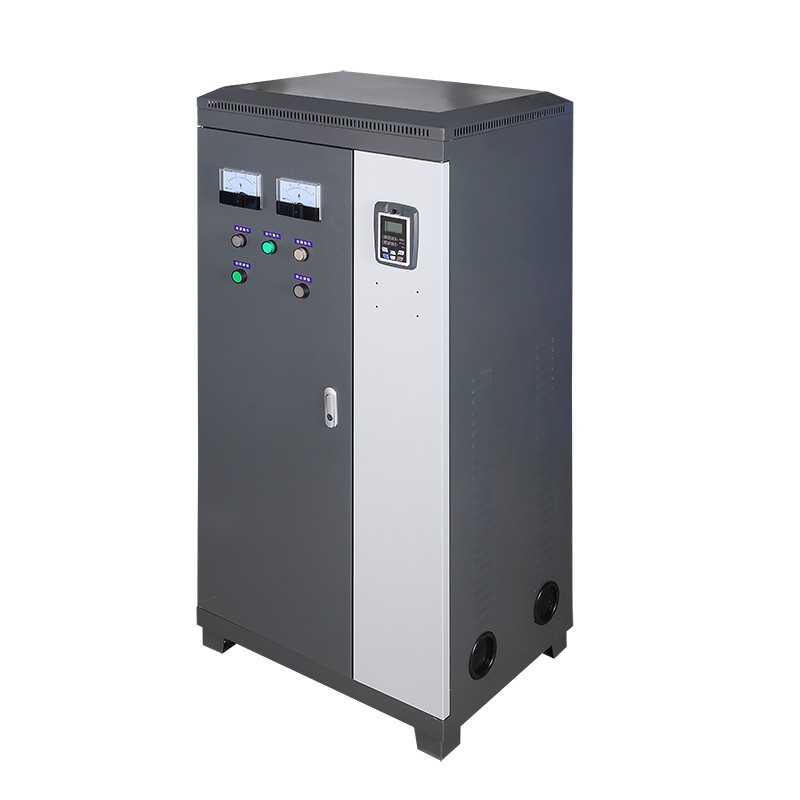

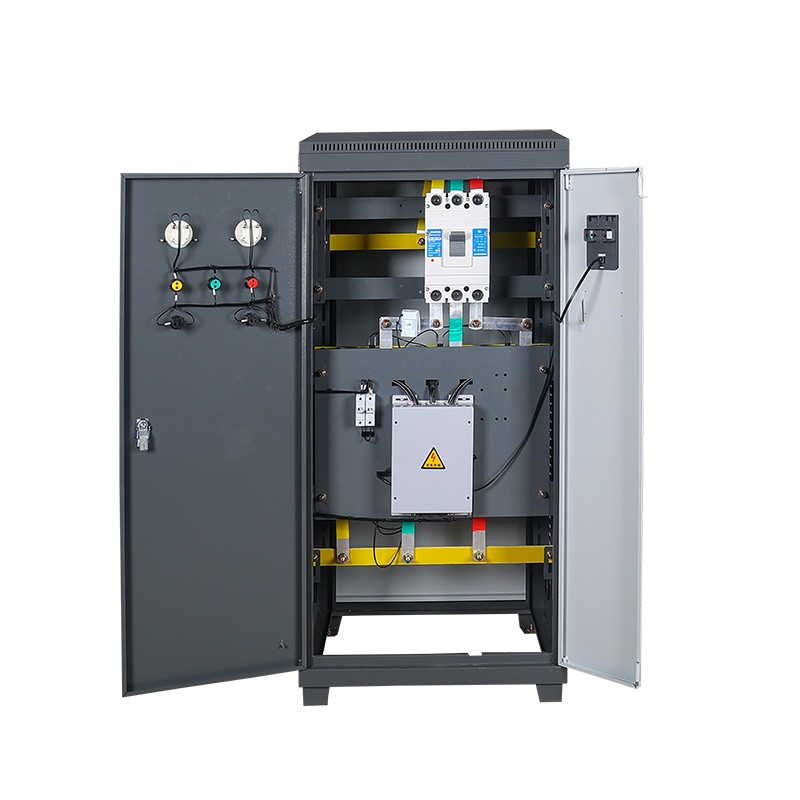

바이패스 소프트 스타터 캐비닛

바이패스 소프트 스타트 캐비닛은 통합된 지능형 모터 시동 및 제어 장치입니다. 표준 캐비닛 내에서 사이리스터 소프트 스타트 장치와 바이패스 접촉기 시스템을 독창적으로 결합합니다.
핵심 작동 모드는 두 단계로 나뉩니다. 모터가 시동되면 모터에 적용되는 전압과 전류가 캐비닛 내부의 소프트 스타터에 의해 정밀하게 제어되어 부드럽고 충격 없는 소프트 스타트를 달성하고 직접 시동으로 인한 그리드 충격 및 기계적 응력 문제를 효과적으로 해결합니다.

온라인 소프트 스타트 캐비닛 VS. 바이패스 소프트 스타트 캐비닛

핵심 소재

바이패스 소프트 스타트 캐비닛의 핵심 구성 요소는 여러 핵심 부품의 협력을 통해 완성된 시스템으로 간주할 수 있습니다.
기능 핵심은 소프트 스타트 유닛의 사이리스터(실리콘 기반 반도체)와 바이패스 유닛의 대용량 접촉기(은합금 접점 포함)에 있습니다.
전자는 시동 단계에서 원활한 전압 제어를 달성하고, 후자는 정상 상태 작동 동안 전체 전류를 전달합니다. 바이패스 소프트 스타트 캐비닛의 제어 코어는 전체 시스템의 논리 및 계산을 담당하는 내장형 마이크로프로세서 칩입니다.

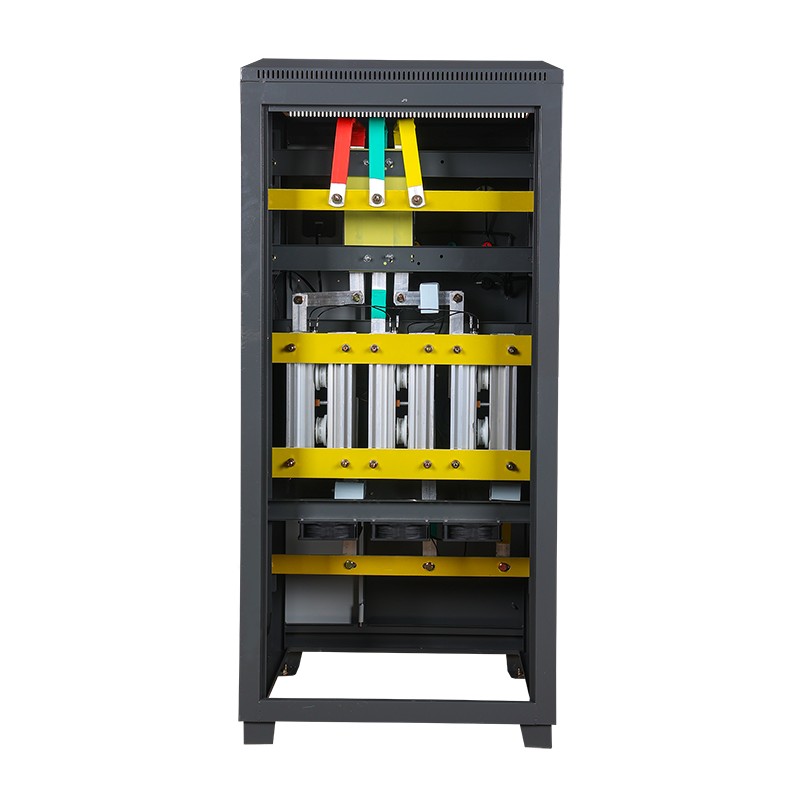

전체 시스템의 전류 경로는 고순도 구리 버스바로 연결됩니다.
모든 구성품은 부식 방지 알루미늄-아연 도금 프레임 구조에 장착되었으며, 엔지니어링 플라스틱 절연 부품을 사용하여 전기적 안전성을 보장합니다.
고출력 모델의 경우 열을 처리할 수 있도록 알루미늄 합금 라디에이터와 냉각팬도 장착했으며, 퓨즈, 열 계전기 등 보호 부품으로 안전 방어선을 형성했다.
이러한 재료의 시너지 효과는 궁극적으로 원활한 시동, 효율적인 작동, 장비의 안전성 및 신뢰성이라는 설계 목표를 달성합니다.
바이패스 소프트 스타트 캐비닛에 사용되는 핵심 재료는 모두 Ibaling 엔지니어가 신중하게 선택했으며 고품질입니다. 이러한 핵심 소재로 제작된 바이패스 소프트 스타트 캐비닛은 표준을 훨씬 뛰어넘는 품질과 성능 안정성을 자랑합니다.

테스트 프로세스

바이패스 소프트스타터 캐비닛의 공장 테스트는 실제 작동 조건을 시뮬레이션하고 기능, 안전성 및 신뢰성이 표준을 충족하는지 확인하기 위해 설계된 엄격하고 체계적인 검증 프로세스입니다. 전체 프로세스는 먼저 정적, 그 다음 동적 원칙을 따릅니다. 먼저 구성 요소를 분리한 다음 전체 기계를 분리합니다.
첫 번째 단계는 바이패스 소프트스타터 캐비닛에 대한 별도의 정적 테스트입니다.. 주 전원 공급 장치에 연결하지 않고 바이패스 접촉기의 기계적 특성 및 접촉 저항 테스트, 전류/전압 변압기의 변압비 및 극성 확인, 모든 2차 제어 회로에 대해 100% 배선 정확성 검사 및 절연 저항(≥10MΩ) 및 전원 주파수 내전압(예: 2kV/1min) 테스트를 수행하는 등 바이패스 소프트 스타트 캐비닛 내부의 모든 핵심 구성 요소를 개별적으로 테스트하여 기본 안전성과 정확도를 보장합니다.

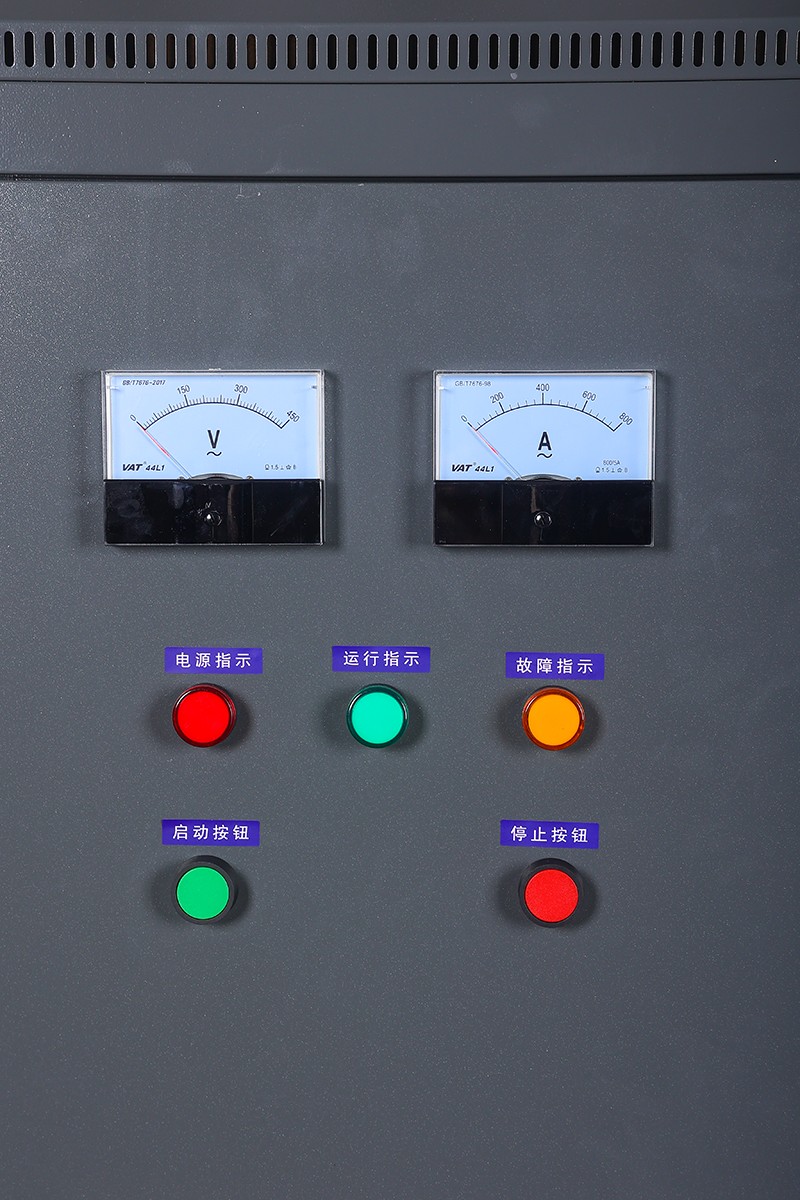

동시에 고객 요구 사항에 따라 시작 매개변수를 사전 설정하고 인간-기계 인터페이스의 모든 기능 테스트를 완료합니다.
그런 다음 핵심 동적 및 기능 테스트 단계로 들어갑니다.. 디버깅 전원 공급 장치에 연결한 후 먼저 주 회로의 위상 순서와 전압 표시를 확인하십시오. 가장 중요한 부분은 바이패스 스위칭 논리 테스트입니다. 이 테스트에서는 오실로스코프를 사용하여 사이리스터 출력과 바이패스 접촉기가 전압의 제로 크로싱 지점에서 원활하고 아크가 없으며 충격이 없는 스위칭을 달성할 수 있는지 확인하고 캡처해야 합니다. 이것이 바로 바이패스 소프트 스타트 캐비닛의 바이패스 디자인의 핵심 가치입니다.
그런 다음 모터 시뮬레이션 로드 박스 또는 소형 전력 모터를 연결하여 완전한 소프트 스타트 및 소프트 스톱 프로세스 테스트를 수행합니다.과전류, 위상 손실, 회전자 구속 등 다양한 결함을 시뮬레이션하여 모든 보호 기능이 설정 값에 따라 정확하고 신속하게 작동하는지 검증합니다. 마지막으로 적외선 열화상 장비를 사용하여 사이리스터 방열판 및 부스바 연결 지점과 같은 주요 부품의 온도 상승을 모니터링하는 동안 몇 시간 동안 연속 부하 작동(노화 테스트)을 수행하여 잠재적인 프로세스 또는 설계 결함을 노출시키기 위해 안전 한계(예: 온도 상승 70K 이하) 내에 유지되는지 확인합니다.
모든 테스트를 통과한 후 최종 청소 점검을 수행하고 패스너를 다시 조인 다음 배송을 위해 포장하기 전에 전체 "바이패스 소프트 스타트 캐비닛에 대한 공장 테스트 보고서"(모든 측정 데이터 포함), 도면, 적합성 인증서 등을 첨부하십시오.
