ZBK를 직류에 사용할 수 있는 이유는 무엇입니까?

2026-05-20 0 나에게 메시지를 남겨주세요

산업 환경에서는 많은 장치가 교류를 직접 소비하지 않고 직류가 필요합니다.

모터 속도 제어, 전기 도금, 전기 분해, 충전, 전자석, 직접 용접 기계... 이러한 장치의 프런트 엔드에는 거의 변함없이 정류라는 하나의 구성 요소가 포함됩니다.

그리고 정류 회로의 전단에는 특별히 눈에 띄지는 않지만 꼭 필요한 장치인 ZBK 정류기 단상 변압기가 있는 경우가 많습니다.

무엇입니까?ZBK 제어 변압기을 위한?

ZBK 제어 변압기는 일반 변압기가 아닙니다.

일반 변압기의 임무는 입력 220V, 출력 220V(또는 110V, 36V 등)이며, 전압은 변하지만 파형은 동일하게 유지됩니다. 여전히 교류입니다.

임무는 ZBK 제어 변압기 즉, 정류회로에 전원을 공급하는 것입니다.

출력되는 전압은 정류 다이오드, 사이리스터 또는 정류기 브리지에 연결되어 궁극적으로 직류가 됩니다. 따라서 ZBK 제어 변압기는 설계 시 정류 회로의 특성을 특별히 고려합니다.

출력은 저항기나 모터에 직접 사용하기 위한 것이 아니라 정류관용입니다.

정류로 인해 발생하는 전류 맥동과 고조파를 견뎌야 합니다.

절연, 온도 상승, 구조 등이 모두 정류 조건과 일치해야 합니다.

한 문장으로 말하면 ZBK 제어 변압기는 "예비 정류 전원 공급 장치" 섹션이며 전압 변경은 표면 작업일 뿐이며 정류에 적응하는 것이 전문 분야입니다.

응용 시나리오	특정 용도	ZBK 제어 변압기를 선택하는 이유
전기도금 및 전기분해	전기 도금 탱크, 전해 전원 공급 장치	고전류, 저전압 DC가 필요합니다. 정류 전 정확한 전압 매칭이 필수
전자석	리프팅 전자석, 마그네틱 척	DC 전원; 변압기는 정류 후 펄스 전류에 적응해야 합니다.
DC 모터 속도 제어	소형 DC 모터, 공작기계 공급 시스템	정류된 전원 공급 장치의 프런트 엔드; 전압 매칭 및 전기 절연 제공
실험실 전원 공급 장치	조정 가능한 DC 조정 전원 공급 장치	정류기 시스템의 핵심 구성 요소
여기 장치	발전기 여자, 동기 모터 여자	사이리스터 정류용 AC 전원 공급

간단히 말해서, AC가 DC로 변환되는 모든 곳에서는 정류기 변압기가 거의 항상 프런트 엔드에 필요합니다.

ZBK 제어 변압기와 일반 변압기

일반 변압기는 기술적으로 정류에 사용될 수 있지만 과열되고 빠르게 노화되는 경향이 있습니다. ZBK 제어 변압기는 이러한 까다로운 작업을 위해 특별히 제작되었습니다.

비슷해 보이지만 중요한 부분이 다릅니다

언뜻 보면 ZBK는 표준 BK 변압기와 매우 유사해 보입니다. 하지만 내부적으로는 정류 업무를 적절하게 처리하기 위해 몇 가지 변경 사항을 적용했습니다.

권선 설계 – 정류된 전류와 함께 제공되는 DC 구성 요소를 고려합니다. 이렇게 하면 코어가 고르지 않게 포화되어 추가 열과 소음이 발생하는 것을 방지할 수 있습니다.

절연 등급 - 일반적으로 등급 F(155°C) 또는 등급 H(180°C)입니다. 간단히 말해서, 열을 더 잘 처리합니다.

전압 조절 – 정류된 부하는 상당히 변동될 수 있습니다. ZBK는 부하가 갑자기 변하는 경우에도 출력을 안정적으로 유지하도록 설계되었습니다.

서지 저항 - 정류관이나 다이오드에 화재가 발생하면 급격한 돌입 전류가 발생합니다. ZBK는 불평 없이 그 타격을 감당할 수 있습니다.

탭 설계 – 다중 탭을 사용하면 다양한 정류 설정(반파, 전파, 브리지 등)에 맞게 전압을 미세 조정할 수 있습니다.

우리는 또한 순동 권선, 고급 실리콘강, 진공 함침 등 좋은 재료를 사용합니다. “충분하다”는 것이 아닙니다. 정류기 임무에서 수년간 작동하도록 제작되었습니다.

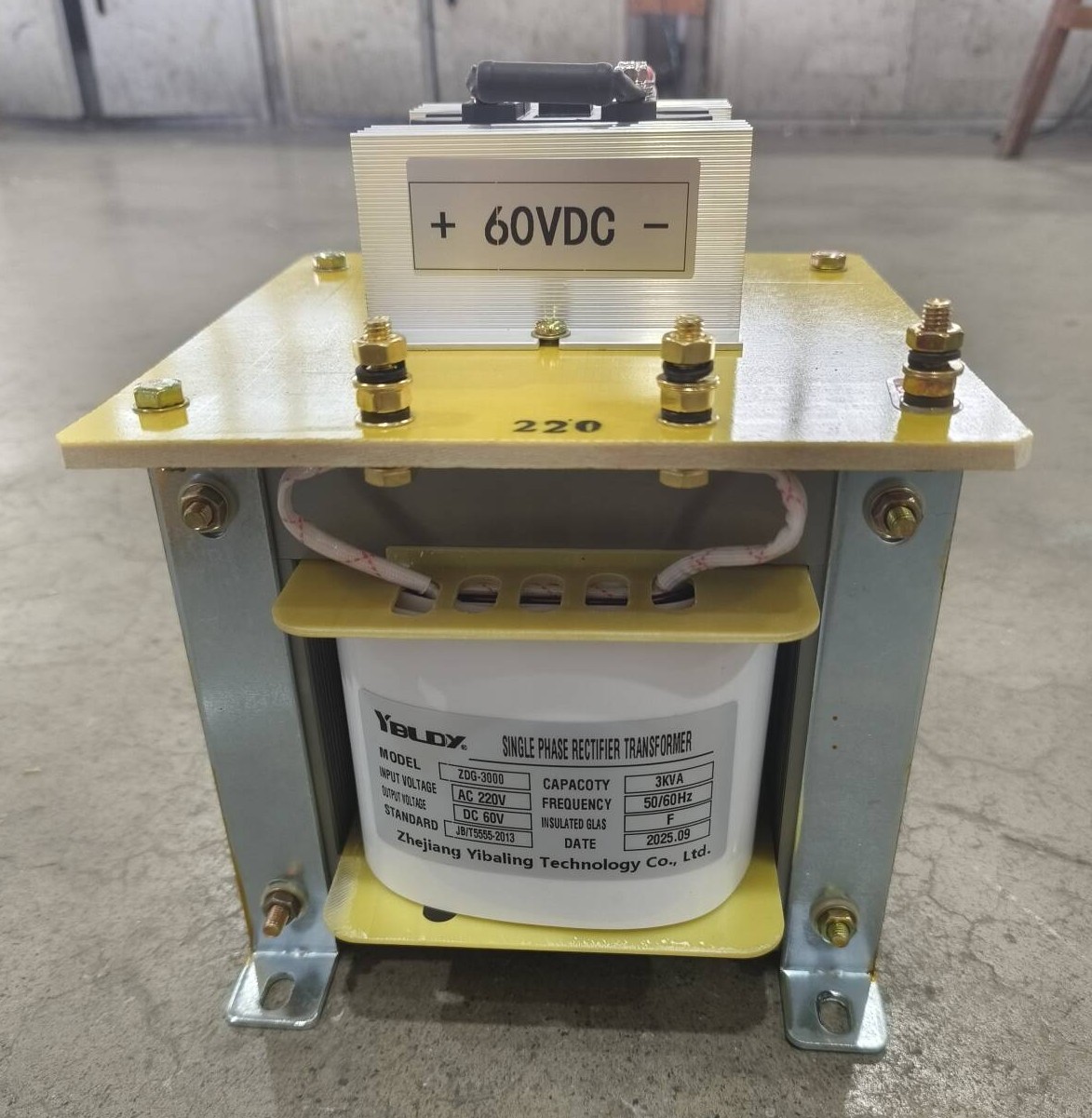

ZBK control transformer

ZBK 선택 시 주의할 점

용량 – 정류 후 필요한 DC 전력을 파악한 다음 효율로 나누어 AC 측 VA를 얻습니다. 그런 다음 안전 마진으로 최소 20-30%를 추가합니다.

출력 전압 – 다이오드와 사이리스터는 약간의 전압을 떨어뜨린다는 점을 기억하십시오(다이오드의 경우 약 0.7-1V, 사이리스터의 경우 그 이상). 변압기 출력은 원하는 최종 DC 전압보다 약간 높아야 합니다.

정류 방법 - 반파, 전파, 브리지 정류는 각각 변압기에 서로 다른 요구 사항을 적용합니다. 무엇을 사용하고 있는지 알려주세요.

멀티탭 여부 - DC 전압을 정기적으로 조정해야 하는 경우 멀티탭 또는 조정 가능한 모델을 구입하세요.

절연 등급 – 정류가 뜨거워집니다. 마음의 평화를 위해 클래스 F 또는 H를 선택하세요.

실제 사례

한 환경 장비 제조업체는 단상 220V 입력 → 변압기 → 정류기 브리지 → 전기 도금 탱크에 대한 저전압, 고전류 출력 설정으로 전기 도금 전원 공급 장치를 생산했습니다.

처음에는 일반 제어 변압기를 사용했습니다. 1년 이내에 변압기가 과열되고 과도한 소음이 발생하며 절연 노화가 발생했습니다.

동일한 용량의 ZBK 정류 변압기로 전환한 후:

작동 온도가 거의 15°C 떨어졌습니다.

2년 연속 운영하는 동안 아무런 문제도 발생하지 않았습니다.
