SG 3상 건식변압기

Zhejiang Yibaling Power Equipment Co., Ltd.는 SG 3상 건식 변압기 생산을 전문으로 하는 중국 제조업체입니다. 우리는 20년 넘게 변압기 분야에 전념해 왔으며 생산 및 판매 분야에서 광범위한 경험을 보유하고 있습니다. 당사의 제품은 우수한 가격 이점과 높은 품질을 가지고 있습니다. 판매 범위는 대부분 미주 지역입니다. 우리는 당신과의 깊은 협력을 기대합니다.

문의 보내기

제품 설명

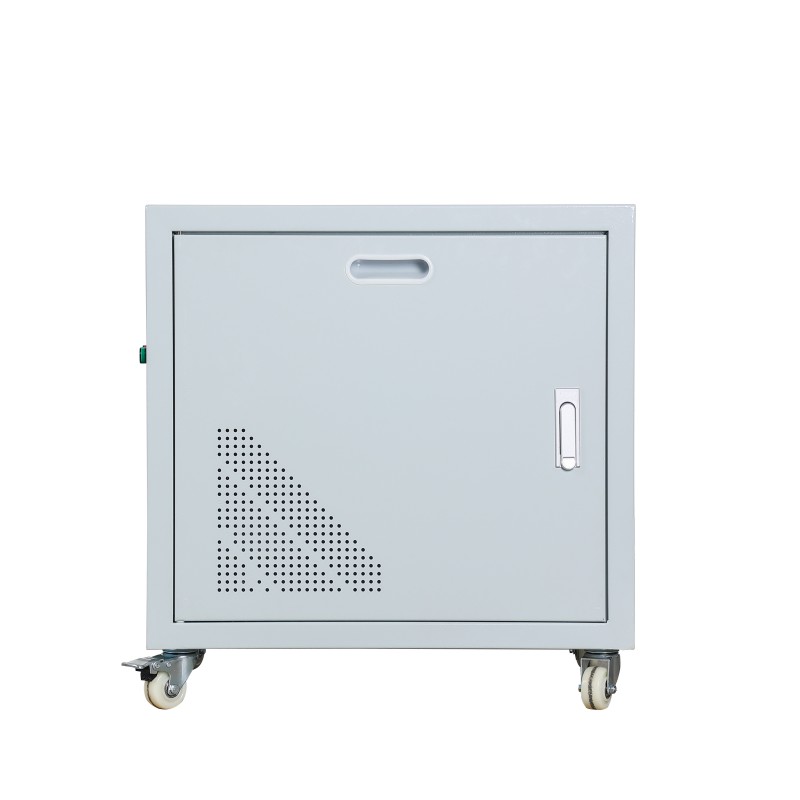

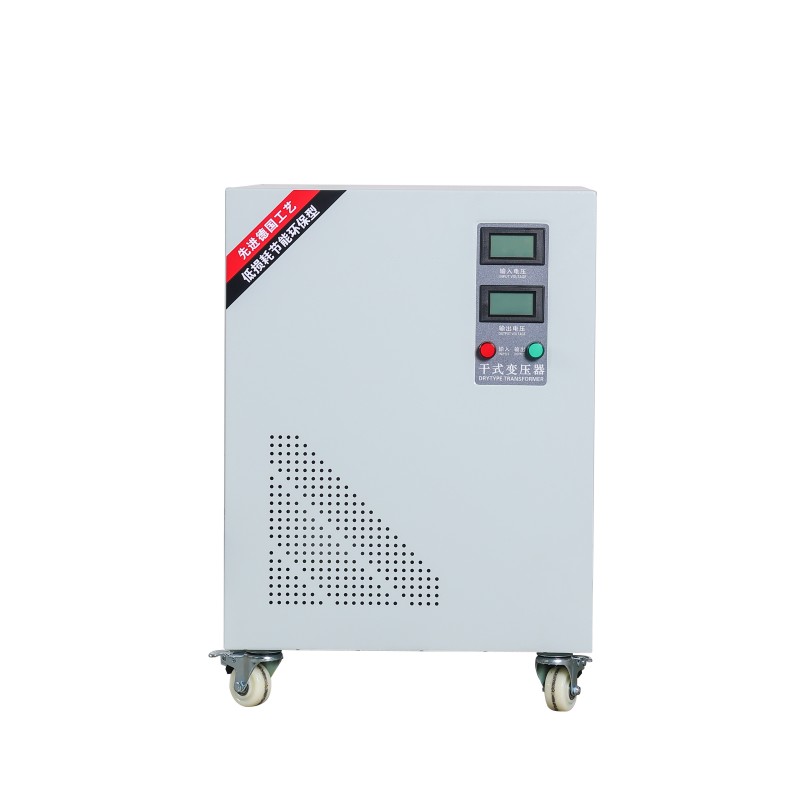

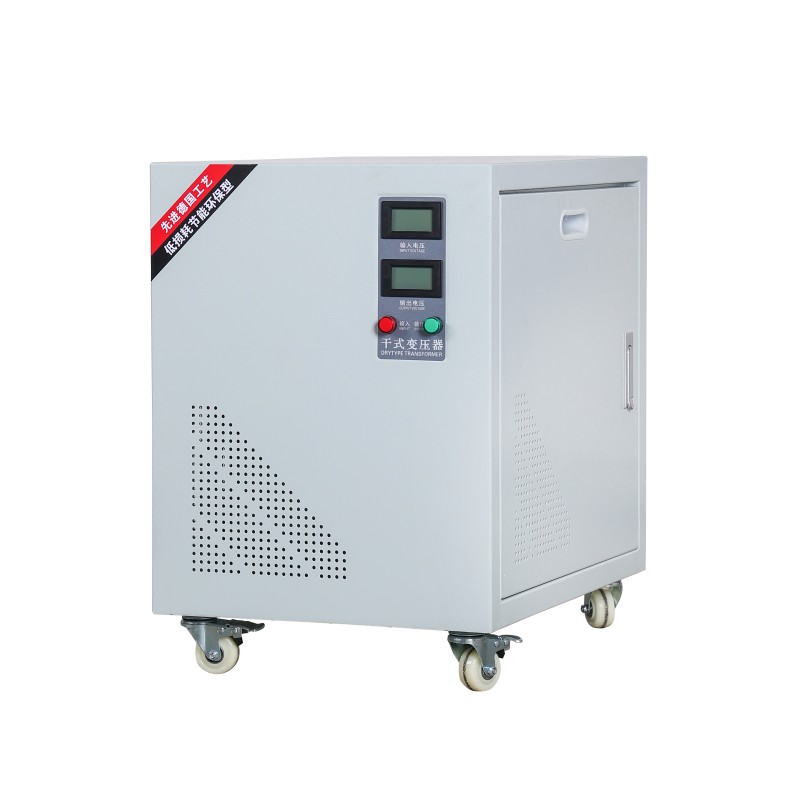

Yibaling Factory의 SG 3상 건식 변압기는 현대 산업 전력 시스템을 위해 설계된 안정적인 에너지 허브입니다. 완전 밀폐형 오일프리 구조를 채택하고 있습니다. 핵심 부품은 H급 절연 시스템과 결합된 고품질 냉연 실리콘 강판으로 구성됩니다.

이러한 조합으로 인해 변압기는 매우 견고해졌습니다. 작업장에서의 고온 베이킹, 습한 공기의 침입 또는 먼지가 많은 환경에 관계없이 안정적으로 작동할 수 있으며 기본적으로 사람의 유지 관리가 필요하지 않습니다.

SG 3상 건식 변압기는 10kVA ~ 2500kVA의 용량 범위를 포괄하며 다양한 전압 조합(예: 10kV/0.4kV, 6kV/0.69kV 등)을 지원합니다. 과부하 용량과 단락 방지 특성이 뛰어납니다.

저손실 및 저소음 설계는 에너지 효율 레벨 1 표준을 충족할 뿐만 아니라 환경 보호 및 에너지 보존에 대한 엄격한 요구 사항이 있는 녹색 공장, 데이터 센터 및 도시 철도 운송 시나리오에도 적합합니다.

제품 세부정보

우리는 모든 세부 사항에 주의를 기울입니다:

SG 3상 건식 변압기의 권선은 최대 IP54의 보호 수준으로 진공 함침 및 경화됩니다.

철심과 코일은 탄성 완충 고정 방식을 사용하여 진동과 소음을 효과적으로 억제합니다.

또한 실시간 상태 모니터링 및 예측 유지 관리를 달성하기 위해 온도 제어, 결로 방지 및 지능형 통신 인터페이스를 선택적으로 장착할 수도 있습니다.

SG 3상 건식변압기의 가격우위

장점	구체적인 표현
직접조달비용	성숙한 건식 기술, 국내 공급망 및 대규모 생산의 이점을 활용하여 일반적으로 초기 구매 가격이 더 경쟁력이 있습니다. 예를 들어 100kVA 모델의 기준 가격은 약 7,500위안으로 기존 침지형 모델보다 훨씬 저렴합니다.
장기 운영 전기 비용	고품질 냉연규소강판 등 저손실 소재를 활용하고 최적화된 설계로 높은 에너지 효율(통상 95% 이상)을 자랑합니다. 이는 장기간 작동 시 전기 비용을 크게 절감할 수 있어 24시간 연속 작동 시나리오에 특히 적합합니다.
매우 낮은 유지 관리 비용	건식 오일프리 구조로 침지형과 같이 절연유의 정기적인 점검 및 교체가 필요 없으며, 오일 누출 위험 및 이에 따른 환경 및 안전 위험을 근본적으로 방지하여 사실상 유지보수가 필요 없는 작동을 실현합니다.
설치 및 사용 비용 절감	컴팩트한 사이즈와 가벼운 무게로 특별한 오일피트나 복잡한 소방시설이 필요하지 않습니다. 부하센터 가까이에 설치할 수 있어 케이블 절약, 저전압 배전설비, 공장 공간 절약이 가능합니다.
신뢰성 및 위험 비용	방습, 방진이 가능한 완전 밀폐형 구조로 에폭시 수지 캐스팅 등의 공정을 거쳐 기계적 강도가 높고 단락에 대한 저항력이 강합니다. 이를 통해 계획되지 않은 가동 중지 시간 및 생산 손실 위험이 줄어듭니다.

SG 3상 건식변압기 맞춤 제작

1. 고객 요구 사항의 세부 사항을 명확하게 정의하십시오.

- 정격 용량, 1차/2차 전압, 주파수, 연결 그룹(예: Dyn11), 임피던스 전압, ±2x2.5% 탭 조정 여부.

- 설치 위치(실내/실외, 지하/바닥), 고도, 주변 온도, 습도, 부식성 가스 존재(화학적 환경), 폭발성 먼지(탄광, 제분소) 또는 염무(해안 지역).

- 보호 수준: 기존 IP20(입자 방지) 또는 IP23/IP54(방수, 방진), 후자는 특수 설계가 필요합니다.

-쉘 재질:

- 일반 : 고품질 냉연강판에 표면 인산염 처리 후 분체도장을 한 제품입니다.

- 부식 방지 : 304 또는 316L 스테인레스 스틸로 식품, 의약품, 해안 지역에 적합합니다.

- 방폭 및 높은 보호 : 특수 방폭 요구 사항을 충족하거나 완전히 밀봉된 용접 구조가 필요한 두꺼운 강판 또는 알루미늄 합금.

- 냉각방식 : 자냉식(AN), 공냉식(AF), 강제공냉식(독립팬 장착)

2. 기획 확정 + 제작

공정단계	프로세스 세부정보
코어 제작	1. 절단 : 규소강판을 세로절단선과 가로절단선을 이용하여 정밀하게 절단합니다. 2. 조립: 와전류 손실을 줄이기 위해 계단형 적층 방식을 사용합니다. 3. 체결 : 고강도 찬넬강판과 풀림방지볼트를 사용하여 체결하여 소음이 적습니다.
권선제조	1. 권선: 항온항습 작업장에서 CNC 권선기를 사용하여 코일을 권선하여 정확한 회전 수를 보장합니다. 2. 사전 베이킹 및 VPI 처리: 코일을 진공 오븐에서 사전 베이킹한 후 "진공 압력 함침(VPI)"을 위해 함침 탱크로 보냅니다. 먼저 진공을 가하여 기포를 제거한 다음 함침 수지를 주입하고 마지막으로 압력을 가하여 수지가 완전히 침투하도록 합니다. 3. 건조: 순환 열기 오븐의 고온 조건에서 코일을 건조시켜 "갑옷과 같은" 통합 절연체를 형성합니다.
최종 조립	1. 조립: 경화된 권선을 철심에 정확하게 삽입합니다. 2. 연결: 리드를 은도금 또는 주석 도금 구리 스트립으로 연결하여 접촉 저항을 줄입니다. 3. 부속품 설치 : 온도조절기(Pt100), 팬, 보호하우징 등을 설치합니다.

우리 창고

생산 과정

생산설비

자격증

선적

핫 태그: SG 3상 건식 변압기, 중국, 제조업체, 공급업체, 공장
